DIN 125 Akarta katalogowa
Podkł. okr.
Wymiary i warunki techniczne wg DIN 125 A
Wymiary (mm)
| M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 | M52 | M56 | M60 | M64 | M72 | M80 | M85 | M90 | M95 | M100 | M105 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 2,2 | 2,7 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40 | 43 | 46 | 50 | 54 | 58 | 62 | 66 | 74 | 82 | 87 | 93 | 98 | 104 | 109 |
| d2 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | 78 | 85 | 92 | 98 | 105 | 110 | 115 | 125 | 140 | 145 | 160 | 165 | 175 | 180 |
| h | 0,3 | 0,5 | 0,5 | 0,5 | 0,8 | 1 | 1,6 | 1,6 | 1,6 | 2 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 9 | 10 | 12 | 12 | 12 | 12 | 14 | 14 |
Oznaczenie wielkości nominalnej podkładki (dnom) odpowiada wartości d1 — pokrywają się w tabeli producenta.d1 — średnica otworud2 — średnica zewnętrznah — grubość
Warunki techniczne
Materiał
| Stal | twardość 140 HV, 200 HV lub 300 HV |
|---|---|
| Stal nierdzewna | materiały A2, F1, C1, A4, C4 wg DIN 267-11; twardość 140 HV, 200 HV lub 300 HV |
Własności mechaniczne
| Zakres twardości — 140 HV | 140 HV do 250 HV |
|---|---|
| Zakres twardości — 200 HV | 200 HV do 250 HV |
| Zakres twardości — 300 HV | 300 HV do 400 HV (stal ulepszana cieplnie) |
| Obciążenie badawcze | HV 2 dla grubości h ≤ 0,5 mm; HV 10 dla grubości h > 0,5 mm |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | DIN 522 |
Wykończenie powierzchni
| bez powłoki (surowe) | |
| Chropowatość powierzchni | wg DIN 522 |
| Powłoki galwaniczne | wg DIN 267-9 |
Odbiór
| procedura odbioru wg DIN 522 |
Oznaczanie
Przykład oznaczania: podkładka okrągła o wielkości nominalnej 13 (pod gwint M12) i twardości 300 HV:
Podkładka DIN 125 A - 13 - 300 HV.
Normy powiązane: ISO 7089, ~PN 82006.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 125 A |

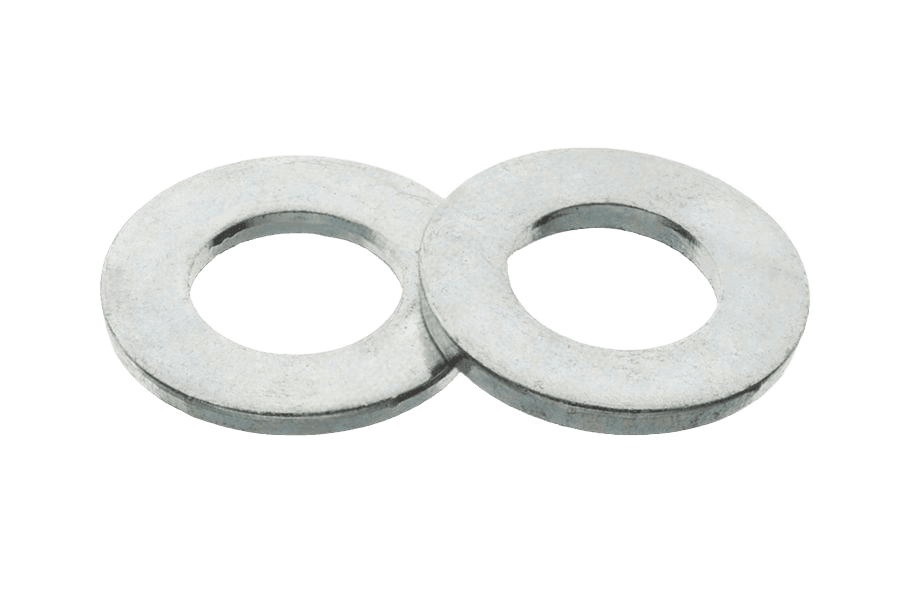

| Rodzaj | Podkł. okr. |
| Klasa / materiał | 200HV |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
