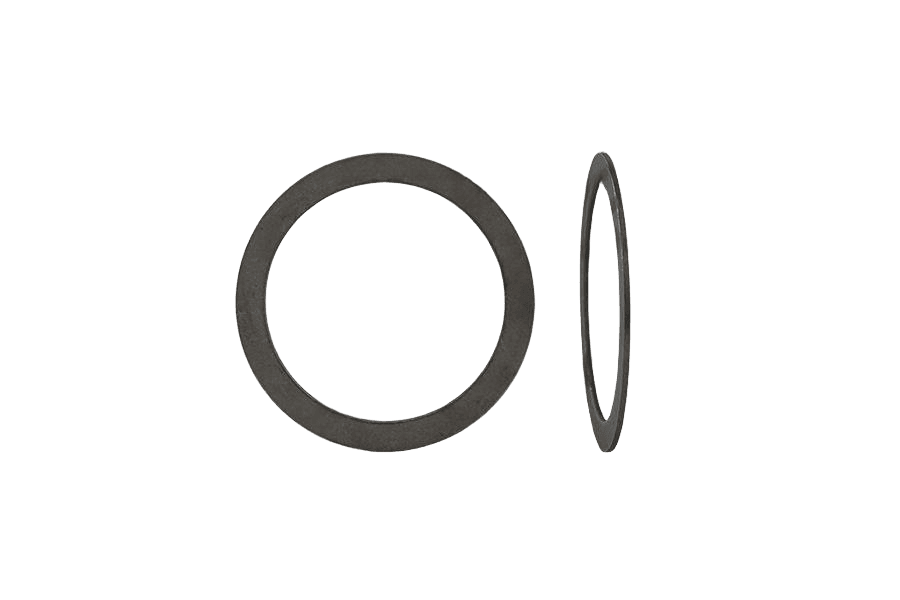

Podkładka oporowa DIN 988 SS
DIN 988 SSDIN 988 SS
Zdjęcie 1 z 2
OznaczenieDIN 988 SS · 100×120
DIN 988 SSkarta katalogowa
karta katalogowaPodkładka oporowa — wymiary i warunki techniczne wg DIN 988 SS
Wymiary i warunki techniczne wg DIN 988 SS
Karta normy DIN 988 SSWymiary — podkładki oporowe
wszystkie wartości w mm| d1 | d2 | h(nom) |
|---|---|---|
| 3 | 6 | 1 |
| 4 | 8 | 1 |
| 5 | 10 | 1 |
| 6 | 12 | 1,2 |
| 7 | 13 | 1,2 |
| 8 | 14 | 1,2 |
| 9 | 15 | 1,2 |
| 10 | 16 | 1,2 |
| 11 | 17 | 1,2 |
| 12 | 18 | 1,2 |
| 13 | 19 | 1,5 |
| 14 | 20 | 1,5 |
| 15 | 21 | 1,5 |
| 16 | 22 | 1,5 |
| 17 | 24 | 1,5 |
| 18 | 25 | 1,5 |
| 19 | 26 | 1,5 |
| 20 | 28 | 2 |
| 22 | 30 | 2 |
| 22 | 32 | 2 |
| 25 | 35 | 2 |
| 25 | 36 | 2 |
| 26 | 37 | 2 |
| 28 | 40 | 2 |
| 30 | 42 | 2,5 |
| 32 | 45 | 2,5 |
| 35 | 45 | 2,5 |
| 36 | 45 | 2,5 |
| 37 | 47 | 2,5 |
| 40 | 50 | 2,5 |
| 42 | 52 | 2,5 |
| 45 | 55 | 3 |
| 45 | 56 | 3 |
| 48 | 3 | |
| 50 | 62 | 3 |
| 50 | 63 | 3 |
| 52 | 65 | 3 |
| 55 | 68 | 3 |
| 56 | 70 | 3 |
| 56 | 72 | 3 |
| 60 | 75 | 3 |
| 63 | 80 | 3,5 |
| 65 | 85 | 3,5 |
| 70 | 90 | 3,5 |
| 75 | 95 | 3,5 |
| 80 | 100 | 3,5 |
| 85 | 105 | 3,5 |
| 90 | 110 | 3,5 |
| 95 | 115 | 3,5 |
| 100 | 120 | 3,5 |
| 100 | 125 | 3,5 |
| 105 | 130 | 3,5 |
| 110 | 140 | 3,5 |
| 120 | 150 | 3,5 |
| 130 | 160 | 3,5 |
- d2
- średnica zewnętrzna (tolerancja d12)
| d1 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 22 | 25 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 48 | 50 | 50 | 52 | 55 | 56 | 56 | 60 | 63 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 100 | 105 | 110 | 120 | 130 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2średnica zewnętrzna (tolerancja d12) | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 45 | 47 | 50 | 52 | 55 | 56 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | 160 | |
| h(nom) | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Kolumna 120 odpowiada wybranemu wariantowi 100×120.
- d1średnica wewnętrzna (tolerancja D12)
- h — grubość nominalna
Materiał
1 pozycja| Podkładki oporowe | stal sprężynowa wg DIN 17222, twardość 500 HV10 |
|---|
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 988 SS · 100×120Opis
Podkładka oporowa wg normy DIN 988 SS. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępny wariant: 100x120x3,5. W ofercie również w wykonaniu surowym.
Specyfikacja produktu
7 pozycji| Wymiar | 100×120 |
|---|---|
| Norma | DIN 988 SS |
| Rodzaj | Podkładka oporowa |
| Grubość | 3,5 |
| Ilość w opakowaniu | 25 szt |
| Waga opakowania | 2,17 kg |
| Waga 1 szt | 86,8 g |
Wykonania DIN 988 SS
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Podkładka oporowa DIN 988 SSto wykonanie | — | — | wybierz wymiar |
| Podkładka oporowa DIN 988 SS, bez powłokistal · Bez powłoki (surowe) | stal · Bez powłoki (surowe) | 17/18 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 988 SS
100×12061,88 zł / opak
100×120 · 25 szt.25 szt. · 2,48 zł brutto / szt. · dostępne
