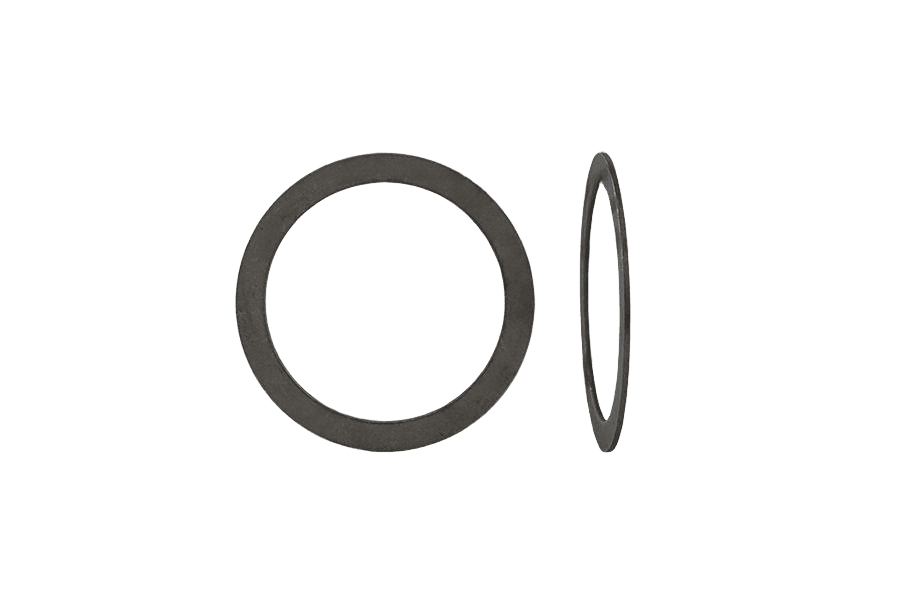

Podkładka oporowa DIN 988 SS, bez powłoki
DIN 988 SSDIN 988 SS
Zdjęcie 1 z 2
OznaczenieDIN 988 SS · stal · Bez powłoki (surowe)
- Materiał wyrobu
- stal
- Pokrycie
- Bez powłoki (surowe)
Wybierz rozmiar
grubość × wymiar18 wariantów normy · 18 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Wymiar 16×22–28×40
| ↓ \ →Wymiar →Grubość ↓ | 16×22 | 17×24 | 22×32 | 25×35 | 26×37 | 28×40 | 30×42 | 35×45 | 37×47 | 40×50 | 45×55 | 50×62 | 56×72 | 63×80 | 70×90 | 80×100 | 90×110 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,5 | Grubość 1,5, Wymiar 22×32: nie ma w normie | Grubość 1,5, Wymiar 25×35: nie ma w normie | Grubość 1,5, Wymiar 26×37: nie ma w normie | Grubość 1,5, Wymiar 28×40: nie ma w normie | Grubość 1,5, Wymiar 30×42: nie ma w normie | Grubość 1,5, Wymiar 35×45: nie ma w normie | Grubość 1,5, Wymiar 37×47: nie ma w normie | Grubość 1,5, Wymiar 40×50: nie ma w normie | Grubość 1,5, Wymiar 45×55: nie ma w normie | Grubość 1,5, Wymiar 50×62: nie ma w normie | Grubość 1,5, Wymiar 56×72: nie ma w normie | Grubość 1,5, Wymiar 63×80: nie ma w normie | Grubość 1,5, Wymiar 70×90: nie ma w normie | Grubość 1,5, Wymiar 80×100: nie ma w normie | Grubość 1,5, Wymiar 90×110: nie ma w normie | ||
| 2 | Grubość 2, Wymiar 17×24: nie ma w normie | Grubość 2, Wymiar 30×42: nie ma w normie | Grubość 2, Wymiar 35×45: nie ma w normie | Grubość 2, Wymiar 37×47: nie ma w normie | Grubość 2, Wymiar 40×50: nie ma w normie | Grubość 2, Wymiar 45×55: nie ma w normie | Grubość 2, Wymiar 50×62: nie ma w normie | Grubość 2, Wymiar 56×72: nie ma w normie | Grubość 2, Wymiar 63×80: nie ma w normie | Grubość 2, Wymiar 70×90: nie ma w normie | Grubość 2, Wymiar 80×100: nie ma w normie | Grubość 2, Wymiar 90×110: nie ma w normie | |||||
| 2,5 | Grubość 2,5, Wymiar 16×22: nie ma w normie | Grubość 2,5, Wymiar 17×24: nie ma w normie | Grubość 2,5, Wymiar 22×32: nie ma w normie | Grubość 2,5, Wymiar 25×35: nie ma w normie | Grubość 2,5, Wymiar 26×37: nie ma w normie | Grubość 2,5, Wymiar 28×40: nie ma w normie | Grubość 2,5, Wymiar 45×55: nie ma w normie | Grubość 2,5, Wymiar 50×62: nie ma w normie | Grubość 2,5, Wymiar 56×72: nie ma w normie | Grubość 2,5, Wymiar 63×80: nie ma w normie | Grubość 2,5, Wymiar 70×90: nie ma w normie | Grubość 2,5, Wymiar 80×100: nie ma w normie | Grubość 2,5, Wymiar 90×110: nie ma w normie | ||||
| 3 | Grubość 3, Wymiar 16×22: nie ma w normie | Grubość 3, Wymiar 17×24: nie ma w normie | Grubość 3, Wymiar 22×32: nie ma w normie | Grubość 3, Wymiar 25×35: nie ma w normie | Grubość 3, Wymiar 26×37: nie ma w normie | Grubość 3, Wymiar 28×40: nie ma w normie | Grubość 3, Wymiar 30×42: nie ma w normie | Grubość 3, Wymiar 35×45: nie ma w normie | Grubość 3, Wymiar 37×47: nie ma w normie | Grubość 3, Wymiar 40×50: nie ma w normie | Grubość 3, Wymiar 70×90: nie ma w normie | Grubość 3, Wymiar 80×100: nie ma w normie | Grubość 3, Wymiar 90×110: nie ma w normie | ||||
| 3,5 | Grubość 3,5, Wymiar 16×22: nie ma w normie | Grubość 3,5, Wymiar 17×24: nie ma w normie | Grubość 3,5, Wymiar 22×32: nie ma w normie | Grubość 3,5, Wymiar 25×35: nie ma w normie | Grubość 3,5, Wymiar 26×37: nie ma w normie | Grubość 3,5, Wymiar 28×40: nie ma w normie | Grubość 3,5, Wymiar 30×42: nie ma w normie | Grubość 3,5, Wymiar 35×45: nie ma w normie | Grubość 3,5, Wymiar 37×47: nie ma w normie | Grubość 3,5, Wymiar 40×50: nie ma w normie | Grubość 3,5, Wymiar 45×55: nie ma w normie | Grubość 3,5, Wymiar 50×62: nie ma w normie | Grubość 3,5, Wymiar 56×72: nie ma w normie | Grubość 3,5, Wymiar 63×80: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 988 SSkarta katalogowa
karta katalogowaPodkładka oporowa — wymiary i warunki techniczne wg DIN 988 SS
Wymiary i warunki techniczne wg DIN 988 SS
Karta normy DIN 988 SSWymiary — podkładki oporowe
wszystkie wartości w mm| d1 | d2 | h(nom) |
|---|---|---|
| 3 | 6 | 1 |
| 4 | 8 | 1 |
| 5 | 10 | 1 |
| 6 | 12 | 1,2 |
| 7 | 13 | 1,2 |
| 8 | 14 | 1,2 |
| 9 | 15 | 1,2 |
| 10 | 16 | 1,2 |
| 11 | 17 | 1,2 |
| 12 | 18 | 1,2 |
| 13 | 19 | 1,5 |
| 14 | 20 | 1,5 |
| 15 | 21 | 1,5 |
| 16 | 22 | 1,5 |
| 17 | 24 | 1,5 |
| 18 | 25 | 1,5 |
| 19 | 26 | 1,5 |
| 20 | 28 | 2 |
| 22 | 30 | 2 |
| 22 | 32 | 2 |
| 25 | 35 | 2 |
| 25 | 36 | 2 |
| 26 | 37 | 2 |
| 28 | 40 | 2 |
| 30 | 42 | 2,5 |
| 32 | 45 | 2,5 |
| 35 | 45 | 2,5 |
| 36 | 45 | 2,5 |
| 37 | 47 | 2,5 |
| 40 | 50 | 2,5 |
| 42 | 52 | 2,5 |
| 45 | 55 | 3 |
| 45 | 56 | 3 |
| 48 | 3 | |
| 50 | 62 | 3 |
| 50 | 63 | 3 |
| 52 | 65 | 3 |
| 55 | 68 | 3 |
| 56 | 70 | 3 |
| 56 | 72 | 3 |
| 60 | 75 | 3 |
| 63 | 80 | 3,5 |
| 65 | 85 | 3,5 |
| 70 | 90 | 3,5 |
| 75 | 95 | 3,5 |
| 80 | 100 | 3,5 |
| 85 | 105 | 3,5 |
| 90 | 110 | 3,5 |
| 95 | 115 | 3,5 |
| 100 | 120 | 3,5 |
| 100 | 125 | 3,5 |
| 105 | 130 | 3,5 |
| 110 | 140 | 3,5 |
| 120 | 150 | 3,5 |
| 130 | 160 | 3,5 |
- d2
- średnica zewnętrzna (tolerancja d12)
| d1 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 22 | 22 | 25 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 48 | 50 | 50 | 52 | 55 | 56 | 56 | 60 | 63 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 100 | 105 | 110 | 120 | 130 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2średnica zewnętrzna (tolerancja d12) | 6 | 8 | 10 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 30 | 32 | 35 | 36 | 37 | 40 | 42 | 45 | 45 | 45 | 47 | 50 | 52 | 55 | 56 | 62 | 63 | 65 | 68 | 70 | 72 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 140 | 150 | 160 | |
| h(nom) | 1 | 1 | 1 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- d1średnica wewnętrzna (tolerancja D12)
- h — grubość nominalna
Materiał
1 pozycja| Podkładki oporowe | stal sprężynowa wg DIN 17222, twardość 500 HV10 |
|---|
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki okrągłej oporowej o średnicy wewnętrznej d1 = 40 mm i średnicy zewnętrznej d2 = 50 mm:
Podkładka oporowa DIN 988 S – 40x50Opis
Podkładka oporowa wg normy DIN 988 SS, ze stali. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Rozkłada nacisk pod łbem śruby lub nakrętką i chroni powierzchnię łączonych elementów.
Dostępne warianty: 16x22x2, 16x22x1,5, 17x24x1,5, 22x32x2, 25x35x2, 26x37x2, 28x40x2, 30x42x2,5, 35x45x2,5, 37x47x2,5, 40x50x2,5, 45x55x3 i inne.
Specyfikacja produktu
4 pozycje| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Norma | DIN 988 SS |
| Rodzaj | Podkładka oporowa |
Wykonania DIN 988 SS
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Podkładka oporowa DIN 988 SS, bez powłokistal · Bez powłoki (surowe)to wykonanie | stal · Bez powłoki (surowe) | 17/18 | wybierz wymiar |
| Podkładka oporowa DIN 988 SS | — | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
DIN 988 SS · 18 wariantów
od 24,02 zł
brutto / opak
