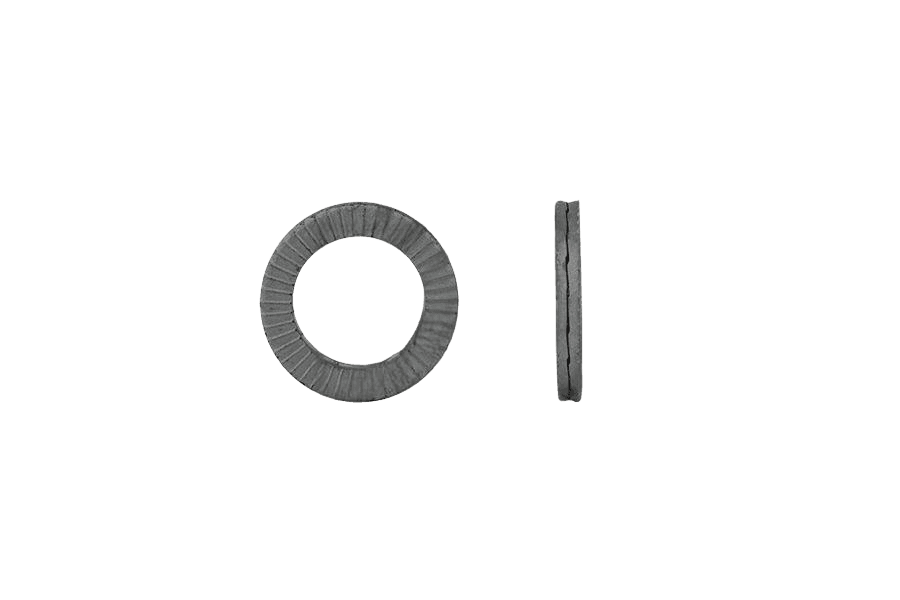

Podkładka samoklinująca GL AN 785, cynk płatkowy
AN 785AN 785
Zdjęcie 1 z 2
OznaczenieAN 785 · stal · Cynk płatkowy srebrny (fl Zn)
Opis
Podkładka samoklinująca GL wg normy AN 785, ze stali. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Para podkładek z klinowymi ząbkami zabezpiecza połączenie przed samoodkręceniem pod wpływem drgań.
Dostępny asortyment: w rozmiarach od M6 do M39.
Dane techniczne
7 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
| Norma | AN 785 |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 320 g |
| Waga 1 szt | 1,6 g |
AN 785karta katalogowa
karta katalogowaPodkładka samoklinująca GL AN 785, cynk płatkowy — wymiary i warunki techniczne wg AN 785
Wymiary i warunki techniczne wg AN 785
Karta normy AN 785Widoki dodatkowe
1 ilustracjaPowierzchnie klinowe i ząbkowanie · widok od strony klinów, pojedynczy element i ząbkowanie
Wymiary
wszystkie wartości w mm| Ød — gwint | Ød₁ — średnica wewnętrzna | Ød₂ — średnica zewnętrzna | t — grubość pary |
|---|---|---|---|
| M4 | 4,4 | 7,6 | 1,8±0,25 |
| M5 | 5,4 | 9 | 1,8±0,25 |
| M6 | 6,5 | 10,8 | 1,8±0,25 |
| M8 | 8,7 | 13,5 | 2,5±0,25 |
| M10 | 10,7 | 16,6 | 2,5±0,25 |
| M12 | 13 | 19,5 | 2,5±0,25 |
| M14 | 15,2 | 23 | 3,4±0,25 |
| M16 | 17 | 25,4 | 3,4±0,25 |
| M18 | 19,5 | 29 | 3,4±0,25 |
| M20 | 21,4 | 30,7 | 3,4±0,25 |
| M22 | 23,4 | 34,5 | 3,4±0,25 |
| M24 | 25,3 | 39 | 3,4±0,25 |
| M27 | 28,4 | 42 | 5,8±0,25 |
| M30 | 31,4 | 47 | 5,8±0,25 |
| M33 | 34,4 | 48,5 | 5,8±0,25 |
| M36 | 37,4 | 55 | 5,8±0,25 |
| M39 | 40,4 | 58,5 | 5,8±0,25 |
| M42 | 43,2 | 63 | 5,8±0,25 |
| Ød — gwint | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød₁ — średnica wewnętrzna | 4,4 | 5,4 | 6,5 | 8,7 | 10,7 | 13 | 15,2 | 17 | 19,5 | 21,4 | 23,4 | 25,3 | 28,4 | 31,4 | 34,4 | 37,4 | 40,4 | 43,2 |
| Ød₂ — średnica zewnętrzna | 7,6 | 9 | 10,8 | 13,5 | 16,6 | 19,5 | 23 | 25,4 | 29 | 30,7 | 34,5 | 39 | 42 | 47 | 48,5 | 55 | 58,5 | 63 |
| t — grubość pary | 1,8±0,25 | 1,8±0,25 | 1,8±0,25 | 2,5±0,25 | 2,5±0,25 | 2,5±0,25 | 3,4±0,25 | 3,4±0,25 | 3,4±0,25 | 3,4±0,25 | 3,4±0,25 | 3,4±0,25 | 5,8±0,25 | 5,8±0,25 | 5,8±0,25 | 5,8±0,25 | 5,8±0,25 | 5,8±0,25 |
Kolumna M8 odpowiada wybranemu wariantowi Podkładka samoklinująca GL AN 785 8,7(M8), cynk płatkowy.
- t jest wspólne dla grupy rozmiarów: M4–M6 = 1,8; M8–M12 = 2,5; M14–M24 = 3,4; M27–M42 = 5,8 (±0,25).
- Podkładka działa w parze — powierzchnie klinowe stykają się ze sobą, ząbkowanie z materiałem.
Wymagania
2 pozycjeMateriał
- Materiał
- stal, stal sprężynowa, stal stopowa
Wykończenie / powłoka
- Powłoka
- cynk płatkowy wg ISO 10683
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki samoklinującej, stożkowej na gwint M10, wykonanej ze stali:
Podkładka samoklinująca AN 785 – M10 – St
