Normy · Podkładka samoklinująca · AN 785
AN 785 — podkładka samoklinująca
Karta normy: podkładka samoklinująca — wymiary od M4 do M42, wymagania techniczne, oznaczanie, wykonania, które mamy w ofercie.
- Zakres
- M4–M42
- W ofercie
- 1 wykonanie
Rysunek i wymiary
Wszystkie wartości w mm · wg AN 785- Ød₁
- średnica wewnętrzna
- Ød₂
- średnica zewnętrzna
- t
- grubość pary
| Ød — gwint | Ød₁ — średnica wewnętrzna | Ød₂ — średnica zewnętrzna | t — grubość pary |
|---|---|---|---|
| M4 | 4,4 | 7,6 | 1,8±0,25 |
| M5 | 5,4 | 9 | 1,8±0,25 |
| M6 | 6,5 | 10,8 | 1,8±0,25 |
| M8 | 8,7 | 13,5 | 2,5±0,25 |
| M10 | 10,7 | 16,6 | 2,5±0,25 |
| M12 | 13 | 19,5 | 2,5±0,25 |
| M14 | 15,2 | 23 | 3,4±0,25 |
| M16 | 17 | 25,4 | 3,4±0,25 |
| M18 | 19,5 | 29 | 3,4±0,25 |
| M20 | 21,4 | 30,7 | 3,4±0,25 |
| M22 | 23,4 | 34,5 | 3,4±0,25 |
| M24 | 25,3 | 39 | 3,4±0,25 |
| M27 | 28,4 | 42 | 5,8±0,25 |
| M30 | 31,4 | 47 | 5,8±0,25 |
| M33 | 34,4 | 48,5 | 5,8±0,25 |
| M36 | 37,4 | 55 | 5,8±0,25 |
| M39 | 40,4 | 58,5 | 5,8±0,25 |
| M42 | 43,2 | 63 | 5,8±0,25 |
| Ød — gwint | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød₁ — średnica wewnętrzna | 4,4 | 5,4 | 6,5 | 8,7 | 10,7 | 13 | 15,2 | 17 | 19,5 | 21,4 | 23,4 | 25,3 | 28,4 | 31,4 | 34,4 | 37,4 | 40,4 | 43,2 |
| Ød₂ — średnica zewnętrzna | 7,6 | 9 | 10,8 | 13,5 | 16,6 | 19,5 | 23 | 25,4 | 29 | 30,7 | 34,5 | 39 | 42 | 47 | 48,5 | 55 | 58,5 | 63 |
| t — grubość pary | 1,8±0,25 | 1,8±0,25 | 1,8±0,25 | 2,5±0,25 | 2,5±0,25 | 2,5±0,25 | 3,4±0,25 | 3,4±0,25 | 3,4±0,25 | 3,4±0,25 | 3,4±0,25 | 3,4±0,25 | 5,8±0,25 | 5,8±0,25 | 5,8±0,25 | 5,8±0,25 | 5,8±0,25 | 5,8±0,25 |
- t jest wspólne dla grupy rozmiarów: M4–M6 = 1,8; M8–M12 = 2,5; M14–M24 = 3,4; M27–M42 = 5,8 (±0,25).
- Podkładka działa w parze — powierzchnie klinowe stykają się ze sobą, ząbkowanie z materiałem.
Widoki dodatkowe

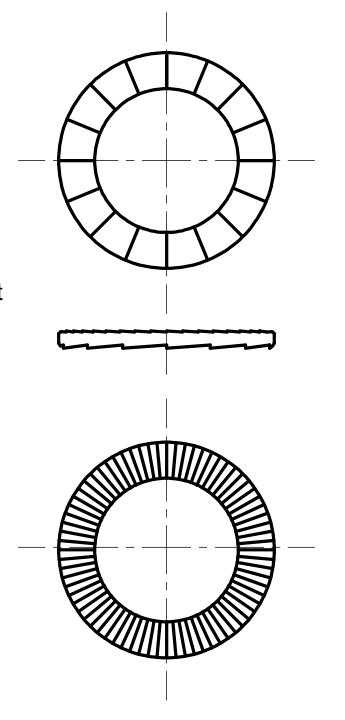

1 pozycjaPowierzchnie klinowe i ząbkowanie · widok od strony klinów, pojedynczy element i ząbkowanie
Wymagania
2 pozycje · 2 grupyMateriał
- Materiał
- stal, stal sprężynowa, stal stopowa
Wykończenie / powłoka
- Powłoka
- cynk płatkowy wg ISO 10683
Oznaczanie
Przykład zapisu w zamówieniuPrzykład oznaczania podkładki samoklinującej, stożkowej na gwint M10, wykonanej ze stali:
Podkładka samoklinująca AN 785 – M10 – St- Podkładka samoklinująca
- nazwa wyrobu
- AN 785
- norma
- M10
- gwint — średnica d
- St
- materiał
Wykonania w ofercie
1 wykonanie · na stanie = rozmiary dostępne / objęte| Klasa | Powłoka / materiał | Na stanie | Stan |
|---|---|---|---|
| stal | Cynk płatkowy srebrny (fl Zn) | 5/7 | ● na stanie |
| Wykonanie | Klasa · materiał | Powłoka | Na stanie | Stan | Zobacz |
|---|---|---|---|---|---|
| Cynk płatkowy | stal | Cynk płatkowy srebrny (fl Zn) | 5/7 | ● na stanie | Zobacz |
Na stanie: ile rozmiarów danego wykonania jest dostępnych z tych, które ono obejmuje.
