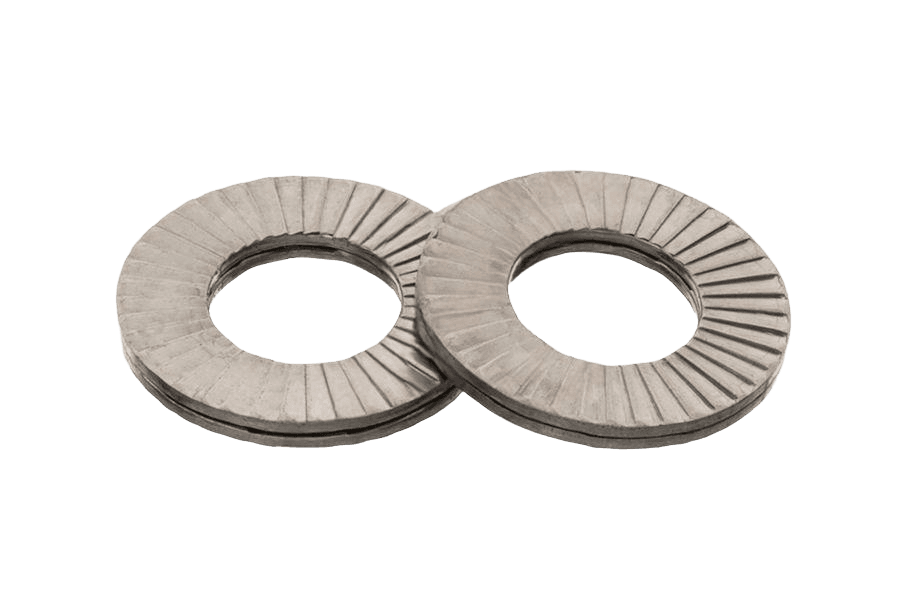

Podkł. samoklin. NL SP
Wymiary i warunki techniczne wg AN 134
Wymiary (mm)
| Ød | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M22 | M24 | M27 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød1 | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 8,7 | 10,7 | 13,0 | 15,2 | 17,0 | 21,4 | 23,4 | 25,3 | 28,4 |
| Ød2 | 7,0 | 7,6 | 9,0 | 9,0 | 10,8 | 13,5 | 21,0 | 25,4 | 30,7 | 30,7 | 39,0 | 42,0 | 48,5 | 48,5 |
| t' | 1,8 | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 3,4 | 3,4 | 3,4 | 3,4 | 4,6 | 4,6 | 5,8 |
| t'' | 2,2 | 2,2 | 2,2 | 2,2 | 2,1 | 2,15 | 2,25 | 3 | 3,2 | 3,2 | 3,2 | 3,2 | 4,5 | 6,8 |
Budowa podkładki
Powierzchnie klinowe (od strony wewnętrznej pary) i ząbkowanie (od strony łączonych części) oraz widok krawędziowy pojedynczego elementu podkładki.
Materiał i wykonanie
Stal do ulepszania cieplnego (EN 1.7225)
| Obróbka cieplna | hartowanie na wskroś |
|---|---|
| Twardość | ≥ 465 HV1 |
| Wykończenie / powłoka | cynk płatkowy wg ISO 10683 |
Stal kwasoodporna A4 (1.4404)
| Obróbka cieplna | hartowanie powierzchniowe |
|---|---|
| Twardość | ≥ 520 HV0,05 |
| Wykończenie / powłoka | wg stanu wytworzenia |
Oznaczanie
Podkładka samoklinująca (typu Nord-Lock) działa parami — dwa elementy z klinowymi powierzchniami czołowymi (od strony wewnętrznej) oraz ząbkowaniem (od strony łączonych części). Kąt powierzchni klinowych jest większy od kąta skoku gwintu, dzięki czemu przy próbie odkręcenia elementy rozklinowują się, zwiększają napięcie w połączeniu i skutecznie zabezpieczają je przed samoczynnym poluzowaniem. Wersja AN 134 ma poszerzoną średnicę zewnętrzną (Ød2).
Przykład oznaczania podkładki samoklinującej poszerzanej na gwint M10, wykonanej ze stali:
Podkładka samoklinująca AN 134 - M10 - St
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 134 |
| Rodzaj | Podkł. samoklin. NL SP |
| Klasa / materiał | Nierdzewna 1.4404 (A4/316L) |
| Układ rozmiaru | gwint metryczny |
