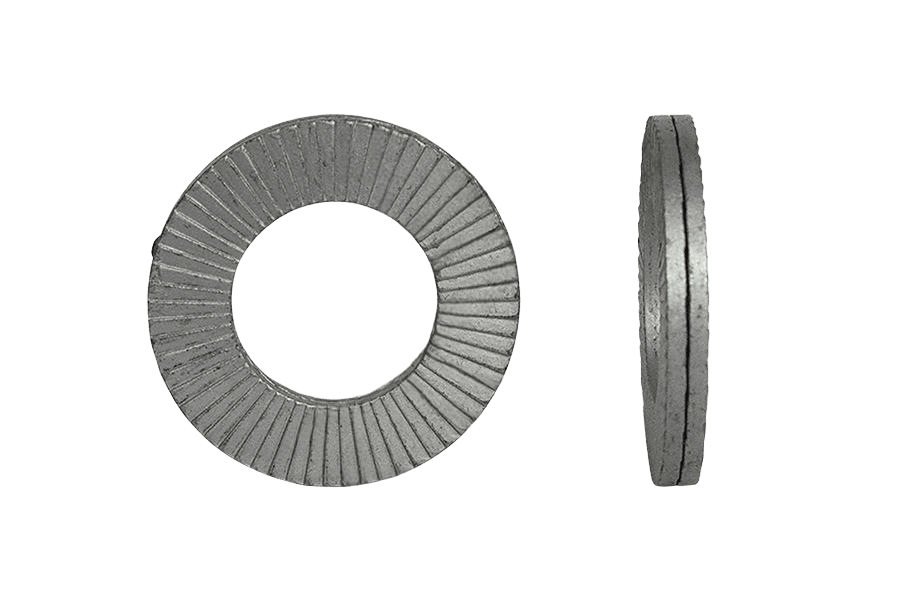

Podkładka samoklinująca Nord-Lock SP AN 134, cynk płatkowy
AN 134AN 134
OznaczenieAN 134 · stal · Cynk płatkowy srebrny (fl Zn)
Opis
Podkładka samoklinująca Nord-Lock SP wg normy AN 134, ze stali. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Para podkładek z klinowymi ząbkami zabezpiecza połączenie przed samoodkręceniem pod wpływem drgań.
Dostępny asortyment: w rozmiarach od M4 do M36. W ofercie również w wykonaniu nierdzewnym A4.
Dane techniczne
13 wariantów| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
| Norma | AN 134 |
| Rodzaj | Podkładka samoklinująca Nord-Lock SP |
| Klasa / materiał | stal |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 120 g |
| Waga 1 szt | 0,6 g |
AN 134karta katalogowa
karta katalogowaPodkładka samoklinująca Nord-Lock SP — wymiary i warunki techniczne wg AN 134
Wymiary i warunki techniczne wg AN 134
Karta normy AN 134Wymiary
wszystkie wartości w mm| Ød | Ød1 | Ød2 | t' | t'' |
|---|---|---|---|---|
| M3 | 3,4 | 7,0 | 1,8 | 2,2 |
| M3,5 | 3,9 | 7,6 | 1,8 | 2,2 |
| M4 | 4,4 | 9,0 | 1,8 | 2,2 |
| M5 | 5,4 | 9,0 | 1,8 | 2,2 |
| M6 | 6,5 | 10,8 | 2,5 | 2,1 |
| M8 | 8,7 | 13,5 | 2,5 | 2,15 |
| M10 | 10,7 | 21,0 | 2,5 | 2,25 |
| M12 | 13,0 | 25,4 | 3,4 | 3 |
| M14 | 15,2 | 30,7 | 3,4 | 3,2 |
| M16 | 17,0 | 30,7 | 3,4 | 3,2 |
| M20 | 21,4 | 39,0 | 3,4 | 3,2 |
| M22 | 23,4 | 42,0 | 4,6 | 3,2 |
| M24 | 25,3 | 48,5 | 4,6 | 4,5 |
| M27 | 28,4 | 48,5 | 5,8 | 6,8 |
- Ød1
- średnica otworu (wewnętrzna)
- Ød2
- średnica zewnętrzna (poszerzana)
- t'
- grubość podkładki zespolonej ze stali węglowej
- t''
- grubość podkładki zespolonej ze stali nierdzewnej A4
| Ød | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M22 | M24 | M27 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ød1średnica otworu (wewnętrzna) | 3,4 | 3,9 | 4,4 | 5,4 | 6,5 | 8,7 | 10,7 | 13,0 | 15,2 | 17,0 | 21,4 | 23,4 | 25,3 | 28,4 |
| Ød2średnica zewnętrzna (poszerzana) | 7,0 | 7,6 | 9,0 | 9,0 | 10,8 | 13,5 | 21,0 | 25,4 | 30,7 | 30,7 | 39,0 | 42,0 | 48,5 | 48,5 |
| t'grubość podkładki zespolonej ze stali węglowej | 1,8 | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 3,4 | 3,4 | 3,4 | 3,4 | 4,6 | 4,6 | 5,8 |
| t''grubość podkładki zespolonej ze stali nierdzewnej A4 | 2,2 | 2,2 | 2,2 | 2,2 | 2,1 | 2,15 | 2,25 | 3 | 3,2 | 3,2 | 3,2 | 3,2 | 4,5 | 6,8 |
Kolumna M4 odpowiada wybranemu wariantowi Podkładka samoklinująca Nord-Lock SP AN 134 4,4(M4), cynk płatkowy.
- Ødrozmiar gwintu (średnica nominalna)
Materiał i wykonanie
6 pozycjiStal do ulepszania cieplnego (EN 1.7225)
- Obróbka cieplna
- hartowanie na wskroś
- Twardość
- ≥ 465 HV1
- Wykończenie / powłoka
- cynk płatkowy wg ISO 10683
Stal kwasoodporna A4 (1.4404)
- Obróbka cieplna
- hartowanie powierzchniowe
- Twardość
- ≥ 520 HV0,05
- Wykończenie / powłoka
- wg stanu wytworzenia
Oznaczanie

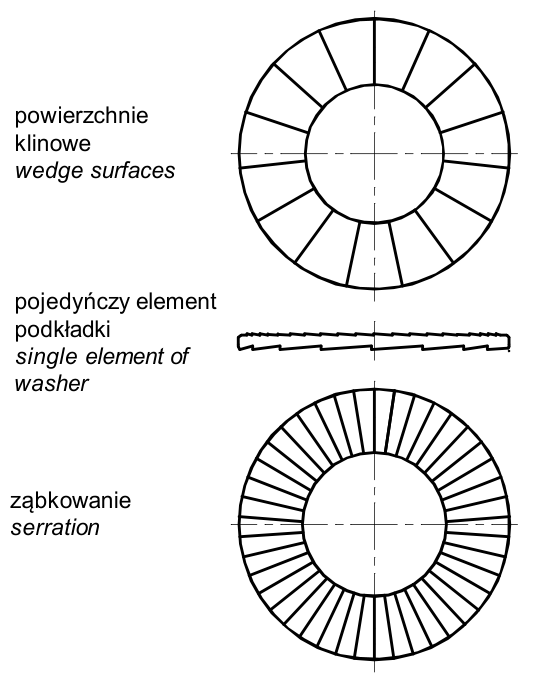

przykład zapisuPodkładka samoklinująca (typu Nord-Lock) działa parami — dwa elementy z klinowymi powierzchniami czołowymi (od strony wewnętrznej) oraz ząbkowaniem (od strony łączonych części). Kąt powierzchni klinowych jest większy od kąta skoku gwintu, dzięki czemu przy próbie odkręcenia elementy rozklinowują się, zwiększają napięcie w połączeniu i skutecznie zabezpieczają je przed samoczynnym poluzowaniem. Wersja AN 134 ma poszerzoną średnicę zewnętrzną (Ød2).
Podkładka samoklinująca AN 134 - M10 - StWykonania AN 134
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka samoklinująca Nord-Lock SP AN 134, cynk płatkowystal · Cynk płatkowy srebrny (fl Zn)to wykonanie | stal · Cynk płatkowy srebrny (fl Zn) | — |
| Podkładka samoklinująca Nord-Lock SP AN 134, stal nierdzewna 1.4404stal nierdzewna A4 | stal nierdzewna A4 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
