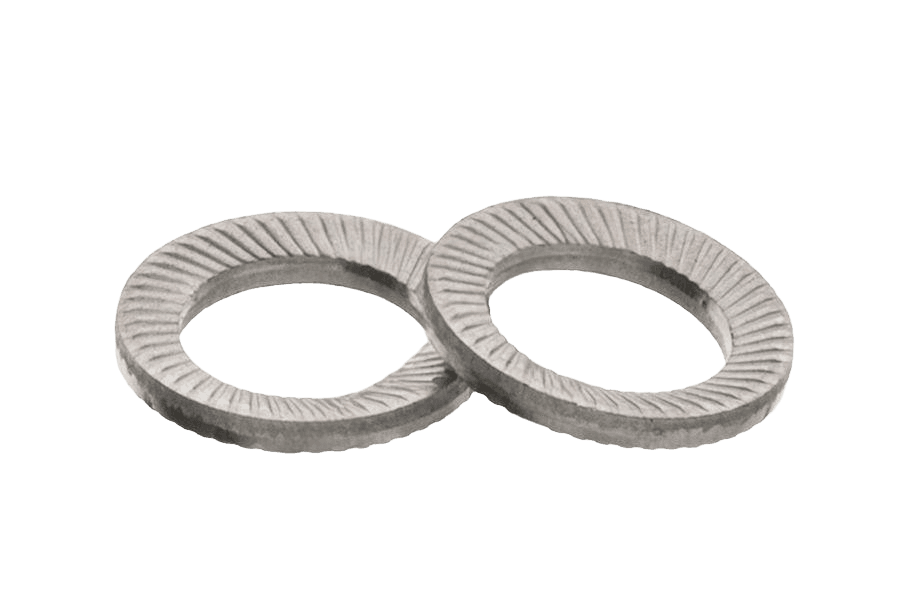

Podkładka sprężysta ząbkowana Schnorr VS AN 132, stal nierdzewna A2
AN 132AN 132
Zdjęcie 1 z 2
OznaczenieAN 132 · stal nierdzewna A2
Opis
Podkładka sprężysta ząbkowana Schnorr VS wg normy AN 132, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Zabezpiecza połączenie przed luzowaniem się przy drganiach.
Dostępny asortyment: w rozmiarach od M 5 (3/16") do M24. W ofercie również w wykonaniu surowym.
Dane techniczne
8 wariantów| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 132 |
| Rodzaj | Podkładka sprężysta ząbkowana Schnorr VS |
| Klasa / materiał | Stal nierdzewna A2 (A2) |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 28 g |
| Waga 1 szt | 0,28 g |
AN 132karta katalogowa
karta katalogowaPodkładka sprężysta ząbkowana Schnorr VS — wymiary i warunki techniczne wg AN 132
Wymiary i warunki techniczne wg AN 132
Karta normy AN 132Wymiary (stal sprężynowa, EN 10132-4)
5–30| d(nom) | Gwint | d1 | d2 | s | h(min) | h(max) |
|---|---|---|---|---|---|---|
| 5 | M5 | 5,3 | 9 | 0,9 | 0,95 | 1,30 |
| 6 | M6 | 6,4 | 10 | 0,9 | 0,95 | 1,40 |
| 8 | M8 | 8,4 | 13 | 1,1 | 1,5 | 1,70 |
| 10 | M10 | 10,5 | 16 | 1,4 | 1,5 | 2 |
| 12 | M12 | 13 | 18 | 1,4 | 1,55 | 2,1 |
| 14 | M14 | 15 | 22 | 1,4 | 1,65 | 2,20 |
| 16 | M16 | 17 | 24 | 1,9 | 2,05 | 2,6 |
| 18 | M18 | 19 | 27 | 1,9 | 2,15 | 2,70 |
| 20 | M20 | 21 | 30 | 1,9 | 2,1 | 2,8 |
| 22 | M22 | 23 | 33 | 1,9 | 2,3 | 3 |
| 24 | M24 | 25,6 | 36 | 2,4 | 2,7 | 3,4 |
| 27 | M27 | 28,6 | 39 | 2,4 | 2,8 | 3,5 |
| 30 | M30 | 31,6 | 45 | 2,4 | 3,05 | 3,8 |
- Gwint
- oznaczenie gwintu metrycznego dobranego do danej wielkości d(nom)
- d1
- średnica wewnętrzna podkładki (otwór)
- d2
- średnica zewnętrzna podkładki
- s
- grubość blachy podkładki
| d(nom) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwintoznaczenie gwintu metrycznego dobranego do danej wielkości d(nom) | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| d1średnica wewnętrzna podkładki (otwór) | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25,6 | 28,6 | 31,6 |
| d2średnica zewnętrzna podkładki | 9 | 10 | 13 | 16 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 45 |
| sgrubość blachy podkładki | 0,9 | 0,9 | 1,1 | 1,4 | 1,4 | 1,4 | 1,9 | 1,9 | 1,9 | 1,9 | 2,4 | 2,4 | 2,4 |
| h(min) | 0,95 | 0,95 | 1,5 | 1,5 | 1,55 | 1,65 | 2,05 | 2,15 | 2,1 | 2,3 | 2,7 | 2,8 | 3,05 |
| h(max) | 1,30 | 1,40 | 1,70 | 2 | 2,1 | 2,20 | 2,6 | 2,70 | 2,8 | 3 | 3,4 | 3,5 | 3,8 |
- d(nom)wielkość nominalna podkładki, odpowiadająca średnicy gwintu śruby (patrz wiersz „Gwint”)
- h(min), h(max) — wysokość podkładki w stanie swobodnym (nieobciążonym)
Wymiary (stal nierdzewna A2)
5–24| d(nom) | Gwint | d1 | d2 | s | h(min) | h(max) |
|---|---|---|---|---|---|---|
| 5 | M5 | 5,3 | 9 | 1 | 1,05 | 1,30 |
| 6 | M6 | 6,4 | 10 | 1 | 1,1 | 1,4 |
| 8 | M8 | 8,4 | 13 | 1,5 | 1,6 | 2 |
| 10 | M10 | 10,5 | 16 | 1,8 | 1,90 | 2,30 |
| 12 | M12 | 13 | 18 | 1,8 | 1,90 | 2,40 |
| 14 | M14 | 15 | 22 | 1,8 | 1,95 | 2,5 |
| 16 | M16 | 17 | 24 | 2,5 | 2,6 | 3,10 |
| 18 | M18 | 19 | 27 | 2,5 | 2,65 | 3,20 |
| 20 | M20 | 21 | 30 | 2,5 | 2,7 | 3,30 |
| 22 | M22 | 23 | 33 | 2,5 | 2,7 | 3,4 |
| 24 | M24 | 25,6 | 36 | 3 | 3,2 | 3,9 |
- Gwint
- oznaczenie gwintu metrycznego dobranego do danej wielkości d(nom)
- d1
- średnica wewnętrzna podkładki (otwór)
- d2
- średnica zewnętrzna podkładki
- s
- grubość blachy podkładki
| d(nom) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwintoznaczenie gwintu metrycznego dobranego do danej wielkości d(nom) | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
| d1średnica wewnętrzna podkładki (otwór) | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25,6 |
| d2średnica zewnętrzna podkładki | 9 | 10 | 13 | 16 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
| sgrubość blachy podkładki | 1 | 1 | 1,5 | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 2,5 | 3 |
| h(min) | 1,05 | 1,1 | 1,6 | 1,90 | 1,90 | 1,95 | 2,6 | 2,65 | 2,7 | 2,7 | 3,2 |
| h(max) | 1,30 | 1,4 | 2 | 2,30 | 2,40 | 2,5 | 3,10 | 3,20 | 3,30 | 3,4 | 3,9 |
- d(nom)wielkość nominalna podkładki, odpowiadająca średnicy gwintu śruby (patrz wiersz „Gwint”)
- h(min), h(max) — wysokość podkładki w stanie swobodnym (nieobciążonym)
Materiał i wykończenie powierzchni
7 pozycjiWykończenie powierzchni
- czernienie
- fosfatowanie
- galwanizowanie
- brązowienie
- cynkowe pokrycia płatkowe
Materiał
- stal sprężynowa wg EN 10132-4
- stal nierdzewna 1.4301 (A2)
Oznaczanie
przykład zapisuPrzykład oznaczania podkładki podatnej stożkowej ząbkowanej VS Schnorr®, wielkość nominalna dnom = 16 mm, wykonanej ze stali sprężystej:
Podkładka zabezpieczająca VS AN 132 - 16 - FStWykonania AN 132
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Podkładka sprężysta ząbkowana Schnorr VS AN 132, stal nierdzewna A2stal nierdzewna A2to wykonanie | stal nierdzewna A2 | — |
| Podkładka sprężysta ząbkowana Schnorr VS AN 132, ocynk mechanicznystal · Cynk mechaniczny (oc. mech.) | stal · Cynk mechaniczny (oc. mech.) | — |
| Podkładka sprężysta ząbkowana Schnorr VS AN 132, bez powłokistal · Bez powłoki (surowe) | stal · Bez powłoki (surowe) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
