AN 132karta katalogowa

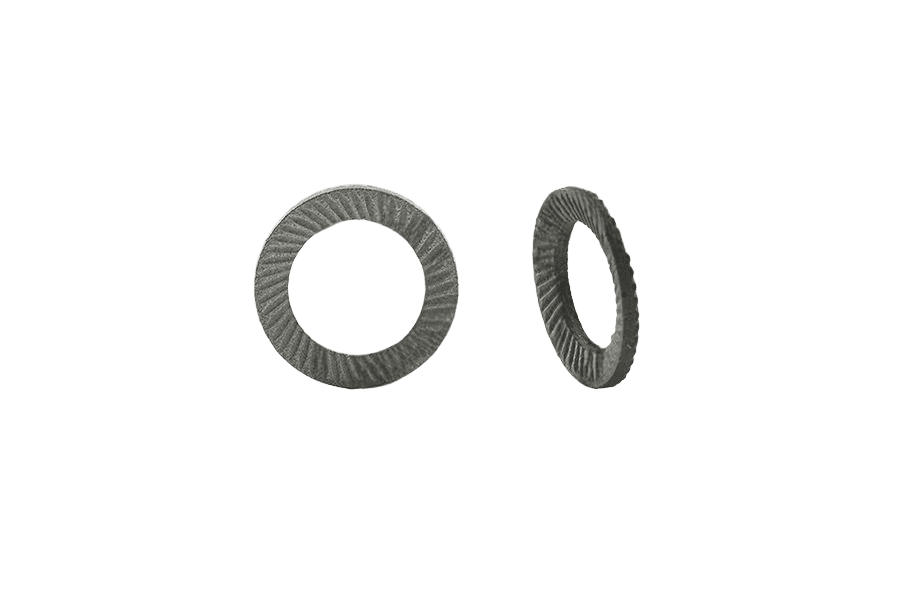

Podkł. spręż. ząbk. Schnorr VS
Wymiary i warunki techniczne wg AN 132
Wymiary (stal sprężynowa, EN 10132-4)
| d(nom) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 27 | 30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwint | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
| d1 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25,6 | 28,6 | 31,6 |
| d2 | 9 | 10 | 13 | 16 | 18 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 45 |
| s | 0,9 | 0,9 | 1,1 | 1,4 | 1,4 | 1,4 | 1,9 | 1,9 | 1,9 | 1,9 | 2,4 | 2,4 | 2,4 |
| h(min) | 0,95 | 0,95 | 1,5 | 1,5 | 1,55 | 1,65 | 2,05 | 2,15 | 2,1 | 2,3 | 2,7 | 2,8 | 3,05 |
| h(max) | 1,30 | 1,40 | 1,70 | 2 | 2,1 | 2,20 | 2,6 | 2,70 | 2,8 | 3 | 3,4 | 3,5 | 3,8 |
d(nom) — wielkość nominalna podkładki, odpowiadająca średnicy gwintu śruby (patrz wiersz „Gwint”)Gwint — oznaczenie gwintu metrycznego dobranego do danej wielkości d(nom)d1 — średnica wewnętrzna podkładki (otwór)d2 — średnica zewnętrzna podkładkis — grubość blachy podkładkih(min), h(max) — wysokość podkładki w stanie swobodnym (nieobciążonym)
Wymiary (stal nierdzewna A2)
| d(nom) | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Gwint | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
| d1 | 5,3 | 6,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25,6 |
| d2 | 9 | 10 | 13 | 16 | 18 | 22 | 24 | 27 | 30 | 33 | 36 |
| s | 1 | 1 | 1,5 | 1,8 | 1,8 | 1,8 | 2,5 | 2,5 | 2,5 | 2,5 | 3 |
| h(min) | 1,05 | 1,1 | 1,6 | 1,90 | 1,90 | 1,95 | 2,6 | 2,65 | 2,7 | 2,7 | 3,2 |
| h(max) | 1,30 | 1,4 | 2 | 2,30 | 2,40 | 2,5 | 3,10 | 3,20 | 3,30 | 3,4 | 3,9 |
d(nom) — wielkość nominalna podkładki, odpowiadająca średnicy gwintu śruby (patrz wiersz „Gwint”)Gwint — oznaczenie gwintu metrycznego dobranego do danej wielkości d(nom)d1 — średnica wewnętrzna podkładki (otwór)d2 — średnica zewnętrzna podkładkis — grubość blachy podkładkih(min), h(max) — wysokość podkładki w stanie swobodnym (nieobciążonym)
Materiał i wykończenie powierzchni
Wykończenie powierzchni
| czernienie | |
| fosfatowanie | |
| galwanizowanie | |
| brązowienie | |
| cynkowe pokrycia płatkowe |
Materiał
| stal sprężynowa wg EN 10132-4 | |
| stal nierdzewna 1.4301 (A2) |
Oznaczanie
Przykład oznaczania podkładki podatnej stożkowej ząbkowanej VS Schnorr®, wielkość nominalna dnom = 16 mm, wykonanej ze stali sprężystej:
Podkładka zabezpieczająca VS AN 132 - 16 - FSt.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 132 |
| Rodzaj | Podkł. spręż. ząbk. Schnorr VS |
| Pokrycie | Cynk mechaniczny (oc. mech.) |
| Układ rozmiaru | średnica (mm) |
| Napęd | ząbkowana |
