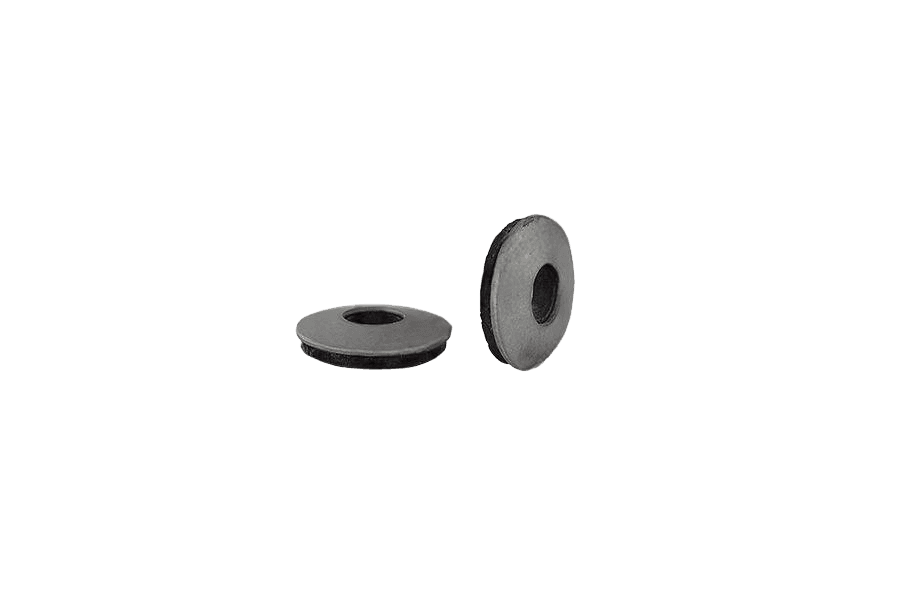

Podkładka uszczelniająca AN 248, A2/EPDM
AN 248AN 248
Zdjęcie 1 z 2
OznaczenieAN 248 · 16/5,5 · tworzywo / guma
AN 248karta katalogowa
karta katalogowaPodkładka — wymiary i warunki techniczne wg AN 248
Wymiary i warunki techniczne wg AN 248
Karta normy AN 248Wymiary
wszystkie wartości w mm| Ø d | Do wkręta | Ød1 | Ød2 |
|---|---|---|---|
| 14/4,8 | 4,8 | 5,0 | 14,0 |
| 16/5,5 | 5,5 | 5,7 | 16,0 |
| 16/6,3 | 6,3 | 6,6 | 16,0 |
| 19/6,3 | 6,3 | 6,6 | 19,0 |
- Ød1
- średnica otworu podkładki
- Ød2
- średnica zewnętrzna podkładki
| Ø d | 14/4,8 | 16/5,5 | 16/6,3 | 19/6,3 |
|---|---|---|---|---|
| Do wkręta | 4,8 | 5,5 | 6,3 | 6,3 |
| Ød1średnica otworu podkładki | 5,0 | 5,7 | 6,6 | 6,6 |
| Ød2średnica zewnętrzna podkładki | 14,0 | 16,0 | 16,0 | 19,0 |
Kolumna 16/5,5 odpowiada wybranemu wariantowi 16/5,5.
- Ø d — oznaczenie wymiarowe podkładki w formacie: śr. zewnętrzna / śr. wkręta (np. 16/5,5)
- Do wkręta — nominalna średnica wkręta samowiercącego, dla którego przeznaczona jest podkładka
Materiał i wykończenie
6 pozycjiStal niestopowa (węglowa)
- Norma
- EN 10025
- Powłoka
- cynk galwaniczny A2K, 5 µm, Cr3+, ISO 4042
Stal nierdzewna austenityczna A2
- Norma
- ISO 3506-1
- Wykończenie
- wg procesu
Aluminium
- Wykończenie
- wg procesu
Uszczelnienie
- Materiał
- guma EPDM (kauczuk etylenowo-propylenowo-dienowy)
Własności uszczelnienia EPDM
11 pozycji| Temperatura pracy | -40 – 120°C |
|---|---|
| Wytrzymałość na rozciąganie | dobra |
| Wytrzymałość na ściskanie | bardzo dobra |
| Plastyczność po uderzeniu | dobra |
| Odporność na ścieranie | dobra / bardzo dobra |
| Odporność na działanie wody, kwasów i zasad | bardzo dobra |
| Odporność na ozon | bardzo dobra |
| Odporność na oleje | bardzo dobra |
| Odporność na starzenie pod wpływem słońca | bardzo dobra |
| Odporność na promieniowanie nadfioletowe | bardzo dobre |
| Odporność na benzyny, rozpuszczalniki, ropę, ogień | niska |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
AN 248 · 16/5,5 · tworzywo / gumaOpis
Podkładka uszczelniająca z EPDM wg normy AN 248, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Uszczelnia połączenie pod łbem wkrętu — do pokryć dachowych i elewacji.
Dostępny asortyment: w rozmiarze 16/5,5. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
8 pozycji| Rozmiar | 16/5,5 |
|---|---|
| Materiał wyrobu | tworzywo / guma |
| Układ rozmiaru | calowy / rurowy |
| Norma | AN 248 |
| Rodzaj | Podkładka |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 353 g |
| Waga 1 szt | 1,41 g |
Wykonania AN 248
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Podkładka uszczelniająca AN 248, A2/EPDMtworzywo / gumato wykonanie | tworzywo / guma | — | wybierz wymiar |
| Podkładka uszczelniająca AN 248, stal/EPDM, ocynk białytworzywo / guma · Ocynk galwaniczny biały (oc.B) | tworzywo / guma · Ocynk galwaniczny biały (oc.B) | 4/4 | wybierz wymiar |
| Podkładka uszczelniająca AN 248, aluminium/EPDMaluminium | aluminium | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantAN 248 · tworzywo / guma
16/5,529,10 zł / opak
16/5,5 · 250 szt.250 szt. · 0,12 zł brutto / szt. · dostępne
