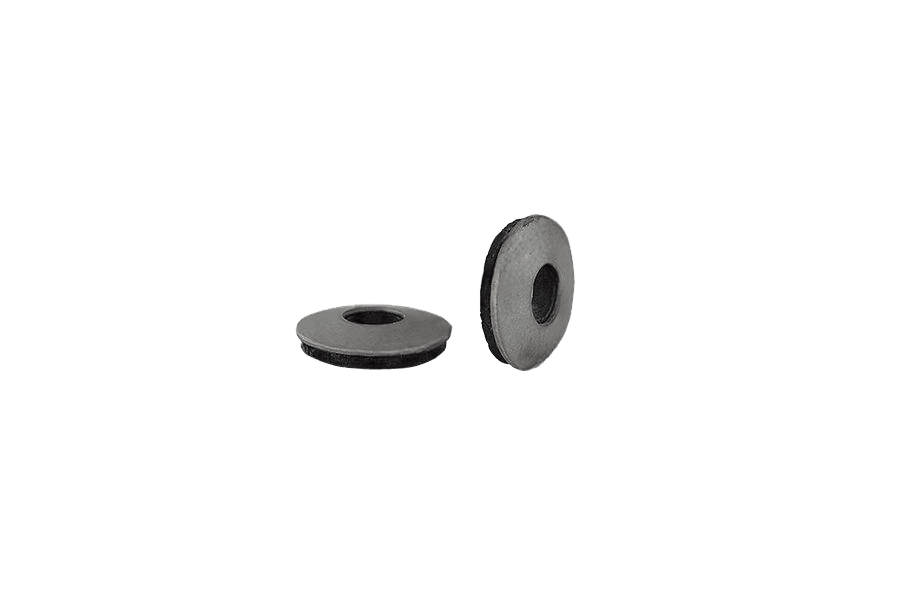

Podkładka uszczelniająca AN 248, stal/EPDM, ocynk biały
AN 248AN 248
OznaczenieAN 248 · tworzywo / guma · Ocynk galwaniczny biały (oc.B)
- Materiał wyrobu
- tworzywo / guma
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
Wybierz rozmiar
średnica wewnętrzna × średnica zewnętrzna4 warianty normy · 4 w tym wykonaniu| ↓ \ →Średnica zewnętrzna →Średnica wewnętrzna ↓ | 14 | 16 | 19 |
|---|---|---|---|
| 5 | Średnica wewnętrzna 5, Średnica zewnętrzna 16: nie ma w normie | Średnica wewnętrzna 5, Średnica zewnętrzna 19: nie ma w normie | |
| 5,7 | Średnica wewnętrzna 5,7, Średnica zewnętrzna 14: nie ma w normie | Średnica wewnętrzna 5,7, Średnica zewnętrzna 19: nie ma w normie | |
| 6,6 | Średnica wewnętrzna 6,6, Średnica zewnętrzna 14: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
AN 248karta katalogowa
karta katalogowaPodkładka — wymiary i warunki techniczne wg AN 248
Wymiary i warunki techniczne wg AN 248
Karta normy AN 248Wymiary
wszystkie wartości w mm| Ø d | Do wkręta | Ød1 | Ød2 |
|---|---|---|---|
| 14/4,8 | 4,8 | 5,0 | 14,0 |
| 16/5,5 | 5,5 | 5,7 | 16,0 |
| 16/6,3 | 6,3 | 6,6 | 16,0 |
| 19/6,3 | 6,3 | 6,6 | 19,0 |
- Ød1
- średnica otworu podkładki
- Ød2
- średnica zewnętrzna podkładki
| Ø d | 14/4,8 | 16/5,5 | 16/6,3 | 19/6,3 |
|---|---|---|---|---|
| Do wkręta | 4,8 | 5,5 | 6,3 | 6,3 |
| Ød1średnica otworu podkładki | 5,0 | 5,7 | 6,6 | 6,6 |
| Ød2średnica zewnętrzna podkładki | 14,0 | 16,0 | 16,0 | 19,0 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ø d — oznaczenie wymiarowe podkładki w formacie: śr. zewnętrzna / śr. wkręta (np. 16/5,5)
- Do wkręta — nominalna średnica wkręta samowiercącego, dla którego przeznaczona jest podkładka
Materiał i wykończenie
6 pozycjiStal niestopowa (węglowa)
- Norma
- EN 10025
- Powłoka
- cynk galwaniczny A2K, 5 µm, Cr3+, ISO 4042
Stal nierdzewna austenityczna A2
- Norma
- ISO 3506-1
- Wykończenie
- wg procesu
Aluminium
- Wykończenie
- wg procesu
Uszczelnienie
- Materiał
- guma EPDM (kauczuk etylenowo-propylenowo-dienowy)
Własności uszczelnienia EPDM
11 pozycji| Temperatura pracy | -40 – 120°C |
|---|---|
| Wytrzymałość na rozciąganie | dobra |
| Wytrzymałość na ściskanie | bardzo dobra |
| Plastyczność po uderzeniu | dobra |
| Odporność na ścieranie | dobra / bardzo dobra |
| Odporność na działanie wody, kwasów i zasad | bardzo dobra |
| Odporność na ozon | bardzo dobra |
| Odporność na oleje | bardzo dobra |
| Odporność na starzenie pod wpływem słońca | bardzo dobra |
| Odporność na promieniowanie nadfioletowe | bardzo dobre |
| Odporność na benzyny, rozpuszczalniki, ropę, ogień | niska |
Oznaczanie
przykład zapisuStosowane z wkrętami samowiercącymi do uszczelnienia połączeń wykonanych podczas montażu blach konstrukcyjnych.
Podkładka EPDM AN 248 - 5,5 - StOpis
Podkładka uszczelniająca stal/EPDM wg normy AN 248. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych. Uszczelnia połączenie pod łbem wkrętu — do pokryć dachowych i elewacji.
Dostępne warianty: 14/4,8, 16/5,5, 16/6,3, 19/6,3. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
4 pozycje| Materiał wyrobu | tworzywo / guma |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Norma | AN 248 |
| Rodzaj | Podkładka |
