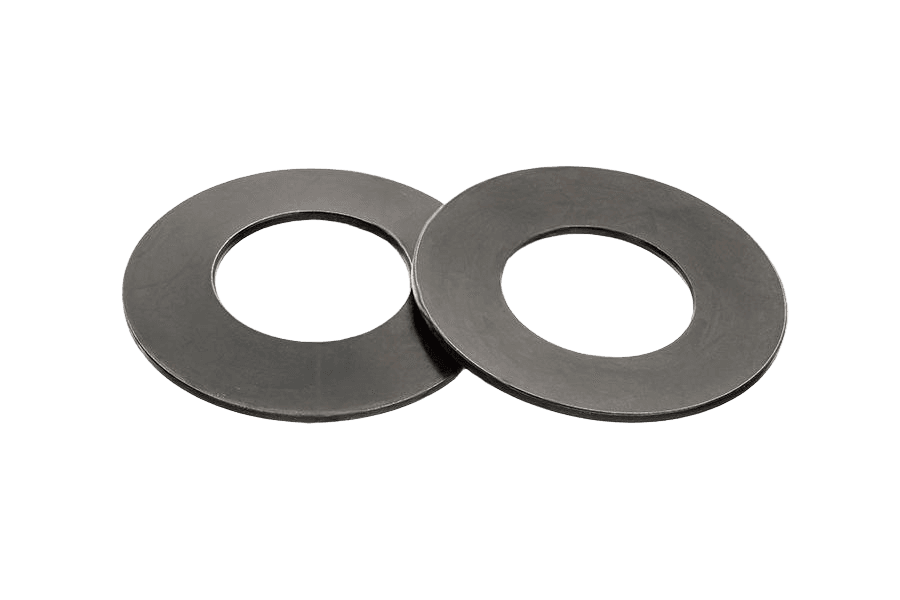

DIN 2093karta katalogowa
Sprężyna tal.
Wymiary i warunki techniczne wg DIN 2093
Symbole
| De | średnica zewnętrzna [mm] |
|---|---|
| Di | średnica wewnętrzna [mm] |
| t | grubość sprężyny [mm] |
| t′ | grubość zredukowana dla sprężyn z płaską powierzchnią kontaktową (grupa 3) [mm] |
| F | obciążenie pojedynczej sprężyny [N] |
| l₀ | wysokość sprężyny bez obciążenia [mm] |
| s | ugięcie sprężyny [mm] |
| h₀ | wysokość stożka dla pojedynczej nieobciążonej sprężyny (h₀ = l₀ − t) |
Podział na grupy
Grupa 1
| Grubość t (t′) | < 1,25 mm |
|---|---|
| Sprężyny z płaską powierzchnią kontaktową | Nie |
Grupa 2
| Grubość t (t′) | 1,25 ≤ t ≤ 6 mm |
|---|---|
| Sprężyny z płaską powierzchnią kontaktową | Nie |
Grupa 3
| Grubość t (t′) | > 6 do 14 mm |
|---|---|
| Sprężyny z płaską powierzchnią kontaktową | Tak |
Szeregi sprężyn (stosunek h₀/t)
| Szereg A | h₀/t ≈ 0,40 |
|---|---|
| Szereg B | h₀/t ≈ 0,75 |
| Szereg C | h₀/t ≈ 1,30 |
Wymiary i charakterystyka siłowa — De 6–12,5 mm
| De × Di × t (mm) | 6×3,2×0,3 | 8×3,2×0,2 | 8×3,2×0,3 | 8×3,2×0,4 | 8×4,2×0,2 | 8×4,2×0,3 | 8×4,2×0,4 | 10×3,2×0,3 | 10×3,2×0,4 | 10×3,2×0,5 | 10×4,2×0,4 | 10×4,2×0,5 | 10×5,2×0,25 | 10×5,2×0,4 | 10×5,2×0,5 | 12×4,2×0,4 | 12×4,2×0,5 | 12×4,2×0,6 | 12×5,2×0,5 | 12×5,2×0,6 | 12×6,2×0,5 | 12×6,2×0,6 | 12,5×5,2×0,5 | 12,5×6,2×0,35 | 12,5×6,2×0,5 | 12,5×6,2×0,7 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seria | * | * | * | * | C | B | A | * | * | * | * | * | C | B | A | * | * | * | * | * | * | * | * | C | B | A |
| t′ | ||||||||||||||||||||||||||
| l₀ | 0,45 | 0,4 | 0,55 | 0,6 | 0,45 | 0,55 | 0,6 | 0,65 | 0,7 | 0,75 | 0,7 | 0,75 | 0,55 | 0,7 | 0,75 | 0,8 | 0,85 | 1 | 0,9 | 0,95 | 0,85 | 0,95 | 0,85 | 0,8 | 0,85 | 1 |
| h₀ | 0,15 | 0,2 | 0,25 | 0,2 | 0,25 | 0,25 | 0,2 | 0,35 | 0,3 | 0,25 | 0,3 | 0,25 | 0,3 | 0,3 | 0,25 | 0,4 | 0,35 | 0,4 | 0,4 | 0,35 | 0,35 | 0,35 | 0,35 | 0,45 | 0,35 | 0,3 |
| s przy F₁ (≈0,25 h₀) [mm] | 0,038 | 0,05 | 0,063 | 0,05 | 0,063 | 0,063 | 0,05 | 0,088 | 0,075 | 0,063 | 0,075 | 0,063 | 0,075 | 0,075 | 0,063 | 0,1 | 0,088 | 0,1 | 0,1 | 0,088 | 0,088 | 0,088 | 0,088 | 0,113 | 0,088 | 0,075 |
| F₁ przy s≈0,25 h₀ [N] | 45 | 12 | 46 | 69 | 21 | 52 | 78 | 51 | 75 | 104 | 79 | 110 | 30 | 88 | 122 | 85 | 116 | 224 | 150 | 196 | 134 | 214 | 111 | 84 | 120 | 239 |
| s przy F₂ (≈0,50 h₀) [mm] | 0,075 | 0,1 | 0,125 | 0,1 | 0,125 | 0,125 | 0,1 | 0,175 | 0,15 | 0,125 | 0,15 | 0,125 | 0,15 | 0,15 | 0,125 | 0,2 | 0,175 | 0,2 | 0,2 | 0,175 | 0,175 | 0,175 | 0,175 | 0,225 | 0,175 | 0,15 |
| F₂ przy s≈0,50 h₀ [N] | 84 | 21 | 79 | 130 | 33 | 89 | 147 | 82 | 133 | 196 | 140 | 206 | 48 | 155 | 228 | 141 | 208 | 405 | 263 | 361 | 239 | 394 | 200 | 130 | 215 | 457 |
| s przy F₃ (≈0,75 h₀) [mm] | 0,11 | 0,15 | 0,19 | 0,15 | 0,19 | 0,19 | 0,15 | 0,26 | 0,23 | 0,19 | 0,26 | 0,19 | 0,23 | 0,23 | 0,19 | 0,3 | 0,26 | 0,3 | 0,3 | 0,26 | 0,26 | 0,26 | 0,26 | 0,34 | 0,26 | 0,23 |
| F₃ przy s≈0,75 h₀ [N] | 119 | 26 | 104 | 186 | 39 | 118 | 210 | 98 | 179 | 279 | 189 | 294 | 58 | 209 | 325 | 178 | 284 | 557 | 350 | 506 | 326 | 552 | 372 | 151 | 294 | 660 |
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania
Wymiary i charakterystyka siłowa — De 14–18 mm
| De × Di × t (mm) | 14×7,2×0,35 | 14×7,2×0,5 | 14×7,2×0,8 | 15×5,2×0,4 | 15×5,2×0,5 | 15×5,2×0,6 | 15×5,2×0,7 | 15×6,2×0,5 | 15×6,2×0,6 | 15×6,2×0,7 | 15×8,2×0,7 | 15×8,2×0,8 | 16×8,2×0,4 | 16×8,2×0,6 | 16×8,2×0,7 | 16×8,2×0,8 | 16×8,2×0,9 | 18×6,2×0,4 | 18×6,2×0,5 | 18×6,2×0,6 | 18×6,2×0,7 | 18×6,2×0,8 | 18×8,2×0,5 | 18×8,2×0,7 | 18×8,2×0,8 | 18×8,2×1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seria | C | B | A | * | * | * | * | * | * | * | * | * | C | B | * | * | A | * | * | * | * | * | * | * | * | * |
| t′ | ||||||||||||||||||||||||||
| l₀ | 0,8 | 0,9 | 1,1 | 0,95 | 1 | 1,05 | 1,1 | 1 | 1,05 | 1,1 | 1,1 | 1,2 | 0,9 | 1,05 | 1,15 | 1,2 | 1,25 | 1 | 1,1 | 1,2 | 1,25 | 1,3 | 1,1 | 1,25 | 1,3 | 1,4 |
| h₀ | 0,45 | 0,4 | 0,3 | 0,55 | 0,55 | 0,45 | 0,4 | 0,5 | 0,45 | 0,4 | 0,4 | 0,4 | 0,5 | 0,45 | 0,45 | 0,4 | 0,35 | 0,6 | 0,6 | 0,6 | 0,55 | 0,5 | 0,55 | 0,55 | 0,5 | 0,4 |
| s przy F₁ (≈0,25 h₀) [mm] | 0,11 | 0,1 | 0,08 | 0,14 | 0,13 | 0,11 | 0,1 | 0,13 | 0,11 | 0,1 | 0,1 | 0,1 | 0,13 | 0,11 | 0,11 | 0,1 | 0,09 | 0,15 | 0,15 | 0,15 | 0,14 | 0,13 | 0,15 | 0,14 | 0,13 | 0,1 |
| F₁ przy s≈0,25 h₀ [N] | 68 | 120 | 284 | 101 | 133 | 171 | 214 | 138 | 178 | 222 | 256 | 367 | 84 | 172 | 254 | 308 | 363 | 85 | 130 | 191 | 236 | 286 | 140 | 255 | 309 | 425 |
| s przy F₂ (≈0,50 h₀) [mm] | 0,23 | 0,2 | 0,15 | 0,28 | 0,25 | 0,23 | 0,2 | 0,25 | 0,23 | 0,2 | 0,2 | 0,2 | 0,25 | 0,23 | 0,23 | 0,2 | 0,18 | 0,3 | 0,3 | 0,3 | 0,28 | 0,25 | 0,3 | 0,28 | 0,26 | 0,2 |
| F₂ przy s≈0,50 h₀ [N] | 106 | 210 | 547 | 154 | 221 | 302 | 395 | 230 | 314 | 411 | 474 | 689 | 131 | 304 | 461 | 579 | 697 | 126 | 206 | 317 | 414 | 523 | 222 | 446 | 564 | 815 |
| s przy F₃ (≈0,75 h₀) [mm] | 0,34 | 0,3 | 0,23 | 0,41 | 0,38 | 0,34 | 0,3 | 0,38 | 0,34 | 0,3 | 0,3 | 0,3 | 0,38 | 0,34 | 0,34 | 0,3 | 0,26 | 0,45 | 0,45 | 0,45 | 0,41 | 0,38 | 0,45 | 0,41 | 0,37 | 0,3 |
| F₃ przy s≈0,75 h₀ [N] | 123 | 279 | 797 | 176 | 278 | 407 | 555 | 289 | 424 | 578 | 666 | 982 | 154 | 410 | 637 | 825 | 1013 | 139 | 246 | 400 | 553 | 726 | 265 | 596 | 783 | 1181 |
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania
Wymiary i charakterystyka siłowa — De 18–23 mm
| De × Di × t (mm) | 18×9,2×0,45 | 18×9,2×0,7 | 18×9,2×1 | 20×8,2×0,6 | 20×8,2×0,7 | 20×8,2×0,8 | 20×8,2×0,9 | 20×8,2×1 | 20×10,2×0,5 | 20×10,2×0,8 | 20×10,2×0,9 | 20×10,2×1 | 20×10,2×1,1 | 20×10,2×1,25 | 20×10,2×1,5 | 22,5×11,2×0,6 | 22,5×11,2×0,8 | 22,5×11,2×1,25 | 23×8,2×0,7 | 23×8,2×0,8 | 23×8,2×0,9 | 23×8,2×1 | 23×10,2×0,9 | 23×10,2×1 | 23×10,2×1,25 | 23×12,2×1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seria | C | B | A | * | * | * | * | * | C | B | * | * | A | * | * | C | B | A | * | * | * | * | * | * | * | * |
| t′ | ||||||||||||||||||||||||||
| l₀ | 1,05 | 1,2 | 1,4 | 1,3 | 1,35 | 1,4 | 1,45 | 1,55 | 1,15 | 1,35 | 1,45 | 1,55 | 1,55 | 1,75 | 1,8 | 1,4 | 1,45 | 1,75 | 1,5 | 1,55 | 1,6 | 1,7 | 1,65 | 1,7 | 1,9 | 1,6 |
| h₀ | 0,6 | 0,5 | 0,4 | 0,7 | 0,65 | 0,6 | 0,55 | 0,55 | 0,65 | 0,65 | 0,55 | 0,55 | 0,45 | 0,5 | 0,3 | 0,8 | 0,65 | 0,5 | 0,8 | 0,75 | 0,7 | 0,7 | 0,75 | 0,7 | 0,65 | 0,6 |
| s przy F₁ (≈0,25 h₀) [mm] | 0,15 | 0,13 | 0,1 | 0,18 | 0,16 | 0,15 | 0,14 | 0,14 | 0,16 | 0,14 | 0,14 | 0,14 | 0,11 | 0,13 | 0,08 | 0,2 | 0,16 | 0,13 | 0,2 | 0,19 | 0,18 | 0,18 | 0,19 | 0,16 | 0,15 | |
| F₁ przy s≈0,25 h₀ [N] | 121 | 233 | 451 | 214 | 262 | 315 | 374 | 494 | 141 | 304 | 412 | 544 | 548 | 890 | 857 | 241 | 306 | 693 | 280 | 332 | 391 | 507 | 463 | 538 | 870 | 475 |
| s przy F₂ (≈0,50 h₀) [mm] | 0,3 | 0,25 | 0,2 | 0,35 | 0,33 | 0,3 | 0,28 | 0,28 | 0,33 | 0,28 | 0,28 | 0,28 | 0,23 | 0,25 | 0,15 | 0,4 | 0,33 | 0,25 | 0,4 | 0,38 | 0,35 | 0,35 | 0,38 | 0,35 | 0,33 | 0,3 |
| F₂ przy s≈0,50 h₀ [N] | 186 | 417 | 865 | 342 | 442 | 557 | 685 | 918 | 219 | 547 | 754 | 1010 | 1050 | 1708 | 1695 | 370 | 533 | 1330 | 448 | 560 | 687 | 909 | 802 | 964 | 1627 | 872 |
| s przy F₃ (≈0,75 h₀) [mm] | 0,45 | 0,38 | 0,3 | 0,53 | 0,49 | 0,45 | 0,41 | 0,41 | 0,49 | 0,41 | 0,41 | 0,41 | 0,34 | 0,38 | 0,23 | 0,6 | 0,49 | 0,38 | 0,6 | 0,56 | 0,53 | 0,53 | 0,56 | 0,53 | 0,49 | 0,45 |
| F₃ przy s≈0,75 h₀ [N] | 214 | 566 | 1254 | 412 | 569 | 751 | 954 | 1295 | 254 | 748 | 1050 | 1425 | 1521 | 2477 | 2521 | 426 | 708 | 1929 | 544 | 719 | 919 | 1240 | 1058 | 1315 | 2310 | 1217 |
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania
Wymiary i charakterystyka siłowa — De 23–31,5 mm
| De × Di × t (mm) | 23×12,2×1,25 | 23×12,2×1,5 | 25×10,2×1 | 25×12,2×0,7 | 25×12,2×0,9 | 25×12,2×1 | 25×12,2×1,25 | 25×12,2×1,5 | 28×10,2×0,8 | 28×10,2×1 | 28×10,2×1,25 | 28×10,2×1,5 | 28×12,2×1 | 28×12,2×1,25 | 28×12,2×1,5 | 28×14,2×0,8 | 28×14,2×1 | 28×14,2×1,25 | 28×14,2×1,5 | 31,5×12,2×1 | 31,5×12,2×1,25 | 31,5×12,2×1,5 | 31,5×16,3×0,8 | 31,5×16,3×1,25 | 31,5×16,3×1,5 | 31,5×16,3×1,75 | 31,5×16,3×2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seria | * | * | * | C | B | * | * | A | * | * | * | * | * | * | * | C | B | * | A | * | * | * | C | B | * | A | * |
| t′ | |||||||||||||||||||||||||||
| l₀ | 1,85 | 2 | 1,75 | 1,6 | 1,6 | 1,8 | 1,95 | 2,05 | 1,75 | 1,9 | 2,05 | 2,2 | 1,95 | 2,1 | 2,25 | 1,8 | 1,8 | 2,1 | 2,15 | 2,1 | 2,2 | 2,35 | 1,85 | 2,15 | 2,4 | 2,45 | 2,75 |
| h₀ | 0,6 | 0,5 | 0,75 | 0,9 | 0,7 | 0,8 | 0,7 | 0,55 | 0,95 | 0,9 | 0,8 | 0,7 | 0,95 | 0,85 | 0,75 | 1 | 0,8 | 0,85 | 0,65 | 1 | 0,95 | 0,85 | 1,05 | 0,9 | 0,9 | 0,7 | 0,75 |
| s przy F₁ (≈0,25 h₀) [mm] | 0,15 | 0,13 | 0,19 | 0,23 | 0,18 | 0,2 | 0,18 | 0,14 | 0,24 | 0,23 | 0,2 | 0,18 | 0,24 | 0,21 | 0,19 | 0,25 | 0,2 | 0,21 | 0,16 | 0,28 | 0,24 | 0,21 | 0,26 | 0,23 | 0,23 | 0,18 | 0,19 |
| F₁ przy s≈0,25 h₀ [N] | 864 | 1159 | 492 | 331 | 367 | 585 | 848 | 1040 | 348 | 512 | 737 | 1003 | 590 | 844 | 1149 | 435 | 476 | 908 | 1033 | 587 | 761 | 1033 | 384 | 791 | 1260 | 1391 | 2199 |
| s przy F₂ (≈0,50 h₀) [mm] | 0,3 | 0,25 | 0,38 | 0,45 | 0,35 | 0,4 | 0,35 | 0,28 | 0,48 | 0,45 | 0,4 | 0,35 | 0,48 | 0,43 | 0,38 | 0,5 | 0,4 | 0,425 | 0,33 | 0,55 | 0,48 | 0,43 | 0,53 | 0,45 | 0,45 | 0,35 | 0,38 |
| F₂ przy s≈0,50 h₀ [N] | 1630 | 2250 | 870 | 515 | 644 | 1021 | 1572 | 2007 | 553 | 872 | 1339 | 1899 | 992 | 1519 | 2159 | 681 | 832 | 1634 | 1970 | 951 | 1343 | 1912 | 594 | 1409 | 2314 | 2669 | 4239 |
| s przy F₃ (≈0,75 h₀) [mm] | 0,45 | 0,38 | 0,56 | 0,68 | 0,53 | 0,6 | 0,53 | 0,41 | 0,71 | 0,68 | 0,6 | 0,53 | 0,71 | 0,64 | 0,56 | 0,75 | 0,6 | 0,63 | 0,49 | 0,86 | 0,71 | 0,64 | 0,79 | 0,68 | 0,68 | 0,53 | 0,56 |
| F₃ przy s≈0,75 h₀ [N] | 2331 | 3297 | 1172 | 600 | 862 | 1359 | 2214 | 2926 | 662 | 1130 | 1853 | 2723 | 1268 | 2083 | 3077 | 801 | 1107 | 2240 | 2841 | 1167 | 1805 | 2688 | 687 | 1913 | 3230 | 3871 | 6173 |
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania
Wymiary i charakterystyka siłowa — De 34–45 mm
| De × Di × t (mm) | 34×12,3×1 | 34×12,3×1,25 | 34×12,3×1,5 | 34×14,3×1,25 | 34×14,3×1,5 | 34×16,3×1,5 | 34×16,3×2 | 35,5×18,3×0,9 | 35,5×18,3×1,25 | 35,5×18,3×2 | 40×14,3×1,25 | 40×14,3×1,5 | 40×14,3×2 | 40×16,3×1,5 | 40×16,3×2 | 40×18,3×2 | 40×20,4×1 | 40×20,4×1,5 | 40×20,4×2 | 40×20,4×2,25 | 40×20,4×2,5 | 45×22,4×1,25 | 45×22,4×1,75 | 45×22,4×2,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seria | * | * | * | * | * | * | * | C | B | A | * | * | * | * | * | * | C | B | * | A | * | C | B | A |
| t′ | ||||||||||||||||||||||||
| l₀ | 2,25 | 2,35 | 2,5 | 2,4 | 2,55 | 2,55 | 2,85 | 2,05 | 2,25 | 2,8 | 2,65 | 2,75 | 3,05 | 2,8 | 3,1 | 3,15 | 2,3 | 2,65 | 3,1 | 3,15 | 3,45 | 2,85 | 3,05 | 3,5 |
| h₀ | 1,25 | 1,1 | 1 | 1,15 | 1,05 | 1,05 | 0,85 | 1,15 | 1 | 0,8 | 1,4 | 1,25 | 1,05 | 1,3 | 1,1 | 1,15 | 1,3 | 1,15 | 1,1 | 0,9 | 0,95 | 1,6 | 1,3 | 1 |
| s przy F₁ (≈0,25 h₀) [mm] | 0,31 | 0,28 | 0,25 | 0,29 | 0,26 | 0,26 | 0,21 | 0,29 | 0,25 | 0,2 | 0,35 | 0,31 | 0,26 | 0,33 | 0,28 | 0,29 | 0,33 | 0,29 | 0,28 | 0,23 | 0,24 | 0,4 | 0,33 | 0,25 |
| F₁ przy s≈0,25 h₀ [N] | 637 | 815 | 1097 | 913 | 1224 | 1291 | 2097 | 458 | 731 | 1864 | 904 | 1114 | 1800 | 1225 | 1972 | 2182 | 565 | 1109 | 2175 | 2336 | 3351 | 1041 | 1524 | 2773 |
| s przy F₂ (≈0,50 h₀) [mm] | 0,63 | 0,55 | 0,5 | 0,58 | 0,53 | 0,53 | 0,43 | 0,58 | 0,5 | 0,4 | 0,7 | 0,63 | 0,53 | 0,65 | 0,55 | 0,58 | 0,65 | 0,58 | 0,55 | 0,45 | 0,48 | 0,8 | 0,65 | 0,5 |
| F₂ przy s≈0,50 h₀ [N] | 998 | 1395 | 1982 | 1546 | 2192 | 2313 | 4003 | 713 | 1277 | 3576 | 1459 | 1929 | 3363 | 2103 | 3663 | 4030 | 876 | 1953 | 4041 | 4481 | 6453 | 1620 | 2701 | 5320 |
| s przy F₃ (≈0,75 h₀) [mm] | 0,94 | 0,83 | 0,75 | 0,86 | 0,79 | 0,79 | 0,64 | 0,86 | 0,75 | 0,6 | 1,05 | 0,94 | 0,79 | 0,98 | 0,83 | 0,86 | 0,98 | 0,86 | 0,83 | 0,63 | 0,71 | 1,2 | 0,98 | 0,75 |
| F₃ przy s≈0,75 h₀ [N] | 1174 | 1818 | 2725 | 1993 | 2990 | 3155 | 5783 | 832 | 1699 | 5187 | 1780 | 2545 | 4769 | 2749 | 5169 | 5656 | 1017 | 2622 | 5701 | 6500 | 9390 | 1891 | 3646 | 7716 |
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania
Wymiary i charakterystyka siłowa — De 50–60 mm
| De × Di × t (mm) | 50×18,4×1,25 | 50×18,4×1,5 | 50×18,4×2 | 50×18,4×2,5 | 50×18,4×3 | 50×20,4×2 | 50×20,4×2,5 | 50×22,4×2 | 50×22,4×2,5 | 50×25,4×1,25 | 50×25,4×1,5 | 50×25,4×2 | 50×25,4×2,5 | 50×25,4×3 | 56×28,5×1,5 | 56×28,5×2 | 56×28,5×3 | 60×20,5×2 | 60×20,5×2,5 | 60×20,5×3 | 60×25,5×2,5 | 60×25,5×3 | 60×30,5×2,5 | 60×30,5×3 | 60×30,5×3,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seria | * | * | * | * | * | * | * | * | * | C | * | B | * | A | C | B | A | * | * | * | * | * | * | * | * |
| t′ | |||||||||||||||||||||||||
| l₀ | 2,85 | 3,3 | 3,5 | 4,1 | 4,4 | 3,5 | 3,85 | 3,6 | 3,9 | 2,85 | 3,1 | 3,4 | 3,9 | 4,1 | 3,45 | 3,6 | 4,3 | 4,1 | 4,3 | 4,7 | 4,4 | 4,65 | 4,3 | 4,7 | 5 |
| h₀ | 1,6 | 1,8 | 1,5 | 1,6 | 1,4 | 1,5 | 1,35 | 1,6 | 1,4 | 1,6 | 1,6 | 1,4 | 1,4 | 1,1 | 1,95 | 1,6 | 1,3 | 2,1 | 1,8 | 1,7 | 1,9 | 1,65 | 1,8 | 1,7 | 1,5 |
| s przy F₁ (≈0,25 h₀) [mm] | 0,4 | 0,45 | 0,38 | 0,4 | 0,35 | 0,38 | 0,34 | 0,4 | 0,35 | 0,4 | 0,4 | 0,35 | 0,35 | 0,28 | 0,49 | 0,4 | 0,33 | 0,53 | 0,45 | 0,43 | 0,43 | 0,41 | 0,45 | 0,43 | 0,38 |
| F₁ przy s≈0,25 h₀ [N] | 757 | 1379 | 1918 | 3703 | 5043 | 1966 | 3008 | 2247 | 3261 | 854 | 1242 | 1949 | 3473 | 4255 | 1458 | 1910 | 4142 | 2318 | 3018 | 4449 | 3447 | 4495 | 3447 | 5083 | 6591 |
| s przy F₂ (≈0,50 h₀) [mm] | 0,8 | 0,9 | 0,75 | 0,8 | 0,7 | 0,75 | 0,66 | 0,8 | 0,7 | 0,8 | 0,8 | 0,7 | 0,7 | 0,55 | 0,98 | 0,8 | 0,65 | 1,05 | 0,9 | 0,85 | 0,95 | 0,83 | 0,9 | 0,85 | 0,75 |
| F₂ przy s≈0,50 h₀ [N] | 1178 | 2184 | 3393 | 6733 | 9546 | 3478 | 5601 | 3924 | 6044 | 1328 | 2029 | 3491 | 6437 | 8214 | 2259 | 3335 | 7895 | 3802 | 5379 | 8234 | 6031 | 8352 | 6145 | 9407 | 12574 |
| s przy F₃ (≈0,75 h₀) [mm] | 1,2 | 1,35 | 1,16 | 1,2 | 1,05 | 1,12 | 1,01 | 1,2 | 1,05 | 1,2 | 1,2 | 1,05 | 1,05 | 0,83 | 1,46 | 1,2 | 0,98 | 1,58 | 1,35 | 1,28 | 1,48 | 1,29 | 1,35 | 1,28 | 1,13 |
| F₃ przy s≈0,75 h₀ [N] | 1375 | 2606 | 4572 | 9315 | 13688 | 4687 | 7919 | 5222 | 8510 | 1550 | 2512 | 4762 | 9063 | 11977 | 2622 | 4438 | 11388 | 4730 | 7302 | 11577 | 8175 | 11784 | 8342 | 13226 | 18153 |
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania
Wymiary i charakterystyka siłowa — De 63–90 mm
| De × Di × t (mm) | 63×31×1,8 | 63×31×2,5 | 63×31×3 | 63×31×3,5 | 70×25,5×2 | 70×30,5×2,5 | 70×30,5×3 | 70×35,5×3 | 70×35,5×4 | 70×40,5×4 | 70×40,5×5 | 71×36×2 | 71×36×2,5 | 71×36×4 | 80×31×2,5 | 80×31×3 | 80×31×4 | 80×36×3 | 80×36×4 | 80×41×2,25 | 80×41×3 | 80×41×4 | 80×41×5 | 90×46×2,5 | 90×46×3,5 | 90×46×5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seria | C | B | * | A | * | * | * | * | * | * | * | C | B | A | * | * | * | * | * | C | B | * | A | C | B | A |
| t′ | ||||||||||||||||||||||||||
| l₀ | 4,15 | 4,25 | 4,8 | 4,9 | 4,5 | 4,9 | 5,1 | 5,1 | 5,8 | 5,6 | 6,2 | 4,6 | 4,5 | 5,6 | 5,3 | 5,5 | 6,1 | 5,7 | 6,2 | 5,2 | 5,3 | 6,2 | 6,7 | 5,7 | 6 | 7 |
| h₀ | 2,35 | 1,75 | 1,8 | 1,4 | 2,5 | 2,4 | 2,1 | 2,1 | 1,8 | 1,6 | 1,2 | 2,6 | 2 | 1,6 | 2,8 | 2,5 | 2,1 | 2,7 | 2,2 | 2,95 | 2,3 | 2,2 | 1,7 | 3,2 | 2,5 | 2 |
| s przy F₁ (≈0,25 h₀) [mm] | 0,59 | 0,44 | 0,45 | 0,35 | 0,63 | 0,6 | 0,53 | 0,53 | 0,45 | 0,4 | 0,3 | 0,65 | 0,5 | 0,4 | 0,7 | 0,63 | 0,53 | 0,68 | 0,55 | 0,74 | 0,58 | 0,55 | 0,43 | 0,8 | 0,63 | 0,5 |
| F₁ przy s≈0,25 h₀ [N] | 2364 | 2942 | 4891 | 5399 | 2408 | 3755 | 4676 | 5028 | 8757 | 8391 | 11544 | 2861 | 2894 | 7379 | 3678 | 4531 | 7319 | 5401 | 8164 | 3698 | 4450 | 8726 | 11821 | 4232 | 5836 | 11267 |
| s przy F₂ (≈0,50 h₀) [mm] | 0,89 | 0,9 | 0,7 | 1,25 | 1,2 | 1,05 | 1,05 | 0,9 | 0,8 | 0,6 | 1,3 | 1 | 0,8 | 1,4 | 1,25 | 1,05 | 1,35 | 1,1 | 1,48 | 1,15 | 1,1 | 0,85 | 1,6 | 1,25 | 1 | |
| F₂ przy s≈0,50 h₀ [N] | 3658 | 5270 | 8981 | 10359 | 3771 | 6297 | 8376 | 9007 | 16634 | 16099 | 22728 | 4432 | 5054 | 14157 | 5933 | 7847 | 13677 | 9196 | 15168 | 5715 | 7838 | 16213 | 22928 | 6585 | 10416 | 21617 |
| s przy F₃ (≈0,75 h₀) [mm] | 1,76 | 1,31 | 1,35 | 1,05 | 1,88 | 1,8 | 1,58 | 1,58 | 1,35 | 1,2 | 0,9 | 1,95 | 1,5 | 1,2 | 2,1 | 1,88 | 1,58 | 2,03 | 1,65 | 2,21 | 1,73 | 1,65 | 1,28 | 2,4 | 1,88 | 1,5 |
| F₃ przy s≈0,75 h₀ [N] | 4238 | 7189 | 12536 | 15025 | 4437 | 8031 | 11426 | 12288 | 23923 | 23351 | 33672 | 5144 | 6725 | 20535 | 7239 | 10352 | 19394 | 11919 | 21400 | 6613 | 10518 | 22874 | 33559 | 7684 | 14161 | 31354 |
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania
Wymiary i charakterystyka siłowa — De 100–140 mm
| De × Di × t (mm) | 100×41×4 | 100×41×5 | 100×51×2,7 | 100×51×3,5 | 100×51×4 | 100×51×5 | 100×51×6 | 112×57×3 | 112×57×4 | 112×57×6 | 125×41×4 | 125×51×4 | 125×51×5 | 125×51×6 | 125×61×5 | 125×61×6 | 125×61×8 | 125×64×3,5 | 125×64×5 | 125×64×8 | 125×71×6 | 125×71×8 | 125×71×10 | 140×72×3,8 | 140×72×5 | 140×72×8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seria | * | * | C | B | * | * | A | C | B | A | * | * | * | * | C | B | A | * | * | * | C | B | A | |||
| t′ | 7,5 | 7,5 | 7,5 | 9,2 | 7,5 | |||||||||||||||||||||
| l₀ | 7,2 | 7,75 | 6,2 | 6,3 | 7 | 7,8 | 8,2 | 6,9 | 7,2 | 8,5 | 8,2 | 8,5 | 8,9 | 9,4 | 9 | 9,6 | 10,9 | 8 | 8,5 | 10,6 | 9,3 | 10,4 | 11,8 | 8,7 | 9 | 11,2 |
| h₀ | 3,2 | 2,75 | 3,5 | 2,8 | 3 | 2,8 | 2,2 | 3,9 | 3,2 | 2,5 | 4,2 | 4,5 | 3,9 | 3,4 | 4 | 3,6 | 2,9 | 4,5 | 3,5 | 2,6 | 3,3 | 2,4 | 1,8 | 4,9 | 4 | 3,2 |
| s przy F₁ (≈0,25 h₀) [mm] | 0,8 | 0,69 | 0,88 | 0,7 | 0,75 | 0,7 | 0,55 | 0,98 | 0,8 | 0,63 | 1,05 | 1,13 | 0,98 | 0,85 | 1 | 0,9 | 0,73 | 0,88 | 0,65 | 0,83 | 0,6 | 0,45 | 1,23 | 1 | 0,8 | |
| F₁ przy s≈0,25 h₀ [N] | 8714 | 12345 | 4779 | 5624 | 8673 | 13924 | 17061 | 5834 | 7639 | 15800 | 8501 | 10096 | 13063 | 17027 | 14615 | 19789 | 34434 | 8514 | 12238 | 31119 | 19538 | 30867 | 42964 | 9514 | 12014 | 31903 |
| s przy F₂ (≈0,50 h₀) [mm] | 1,6 | 1,38 | 1,75 | 1,4 | 1,5 | 1,4 | 1,1 | 1,95 | 1,6 | 1,25 | 2,1 | 2,25 | 1,95 | 1,7 | 2 | 1,8 | 1,45 | 2,25 | 1,75 | 1,3 | 1,65 | 1,2 | 0,9 | 2,45 | 2 | 1,6 |
| F₂ przy s≈0,50 h₀ [N] | 15219 | 22937 | 7410 | 9823 | 15341 | 25810 | 32937 | 9038 | 13341 | 30215 | 13943 | 16265 | 22931 | 31514 | 25526 | 36336 | 65305 | 13231 | 21924 | 59520 | 36302 | 59149 | 84219 | 14773 | 20982 | 59967 |
| s przy F₃ (≈0,75 h₀) [mm] | 2,4 | 2,63 | 2,1 | 2,25 | 2,1 | 1,65 | 2,93 | 2,4 | 1,88 | 3,15 | 3,38 | 2,93 | 2,56 | 3 | 2,7 | 2,18 | 3,38 | 2,63 | 1,95 | 2,48 | 1,8 | 1,35 | 3,68 | 3 | 2,4 | |
| F₃ przy s≈0,75 h₀ [N] | 20251 | 32361 | 8609 | 13070 | 20674 | 36339 | 48022 | 10489 | 17752 | 43707 | 17346 | 19817 | 30669 | 44307 | 33966 | 50722 | 93577 | 15416 | 29908 | 85926 | 51304 | 85494 | 124124 | 171195 | 85251 |
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania
Wymiary i charakterystyka siłowa — De 150–200 mm
| De × Di × t (mm) | 150×61×5 | 150×61×6 | 150×71×6 | 150×71×8 | 150×81×8 | 150×81×10 | 160×82×4,3 | 160×82×6 | 160×82×10 | 180×92×4,8 | 180×92×6 | 180×92×10 | 200×82×8 | 200×82×10 | 200×82×12 | 200×92×10 | 200×92×12 | 200×92×14 | 200×102×5,5 | 200×102×8 | 200×102×10 | 200×102×12 | 200×102×14 | 200×112×12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seria | * | * | * | * | * | * | C | B | A | C | B | A | * | * | * | * | * | * | C | B | * | A | * | * |
| t′ | 7,5 | 7,5 | 9,3 | 9,4 | 9,4 | 7,6 | 9,6 | 11,5 | 9,5 | 11,4 | 13,1 | 7,5 | 9,4 | 11,25 | 13,1 | 11,1 | ||||||||
| l₀ | 10,3 | 10,8 | 10,8 | 12 | 11,7 | 13 | 9,9 | 10,5 | 13,5 | 11 | 11,1 | 14 | 14,2 | 15,5 | 16,6 | 15,6 | 16,8 | 18,1 | 12,5 | 13,6 | 15,6 | 16,2 | 18,2 | 16,2 |
| h₀ | 5,3 | 4,8 | 4,8 | 4 | 3,7 | 3 | 5,6 | 4,5 | 3,5 | 6,2 | 5,1 | 4 | 6,2 | 5,5 | 4,6 | 5,6 | 4,8 | 4,1 | 7 | 5,6 | 5,6 | 4,2 | 4,2 | 4,2 |
| s przy F₁ (≈0,25 h₀) [mm] | 1,33 | 1,2 | 1,2 | 1 | 0,93 | 0,75 | 1,4 | 1,13 | 0,88 | 1,55 | 1,28 | 1 | 1,55 | 1,38 | 1,16 | 1,4 | 1,2 | 1,03 | 1,75 | 1,4 | 1,4 | 1,05 | 1,05 | 1,05 |
| F₁ przy s≈0,25 h₀ [N] | 15292 | 19560 | 20721 | 35296 | 34518 | 50088 | 12162 | 17203 | 50547 | 14646 | 16558 | 46850 | 35029 | 51105 | 66924 | 55136 | 73913 | 95633 | 19817 | 33367 | 58757 | 66983 | 103781 | 72257 |
| s przy F₂ (≈0,50 h₀) [mm] | 2,65 | 2,4 | 2,4 | 2 | 1,85 | 1,5 | 2,8 | 2,25 | 1,75 | 3,1 | 2,55 | 2 | 3,1 | 2,75 | 2,3 | 2,8 | 2,4 | 2,05 | 3,5 | 2,8 | 2,8 | 2,1 | 2,1 | 2,1 |
| F₂ przy s≈0,50 h₀ [N] | 25021 | 34161 | 36189 | 64684 | 36877 | 96121 | 18833 | 30431 | 96216 | 22731 | 28552 | 88141 | 60013 | 93357 | 127191 | 100014 | 139548 | 184092 | 30882 | 57955 | 106099 | 127401 | 199476 | |
| s przy F₃ (≈0,75 h₀) [mm] | 3,98 | 3,6 | 3,6 | 3 | 2,78 | 2,25 | 4,2 | 3,38 | 2,63 | 4,65 | 3,83 | 3 | 4,65 | 4,13 | 3,45 | 4,2 | 3,6 | 3,08 | 5,25 | 4,2 | 4,2 | 3,15 | 3,15 | 3,15 |
| F₃ przy s≈0,75 h₀ [N] | 31041 | 45456 | 48155 | 89851 | 89532 | 139128 | 21843 | 41008 | 138331 | 26442 | 37502 | 125417 | 78034 | 129445 | 182737 | 137688 | 199269 | 267227 | 36111 | 76378 | 145357 | 183020 | 289181 | 195830 |
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania
Wymiary i charakterystyka siłowa — De 200–250 mm
| De × Di × t (mm) | 200×112×14 | 200×112×16 | 225×112×6,5 | 225×112×8 | 225×112×12 | 250×102×10 | 250×102×12 | 250×127×7 | 250×127×10 | 250×127×12 | 250×127×14 | 250×127×16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Seria | * | * | C | B | A | * | * | C | B | * | A | * |
| t′ | 12,9 | 14,8 | 6,2 | 7,5 | 11,25 | 9,6 | 11,5 | 6,7 | 9,4 | 11,25 | 13,1 | 15 |
| l₀ | 17,5 | 18,8 | 13,6 | 14,5 | 17 | 18 | 19 | 14,8 | 17 | 19,3 | 19,6 | 21,8 |
| h₀ | 3,5 | 2,8 | 7,1 | 6,5 | 5 | 8 | 7 | 7,8 | 7 | 7,3 | 5,6 | 5,8 |
| s przy F₁ (≈0,25 h₀) [mm] | 0,88 | 0,7 | 1,78 | 1,63 | 1,25 | 2 | 1,75 | 1,95 | 1,75 | 1,83 | 1,4 | 1,45 |
| F₁ przy s≈0,25 h₀ [N] | 91033 | 105268 | 23583 | 32870 | 64497 | 56867 | 73563 | 26895 | 51871 | 87633 | 93239 | 140941 |
| s przy F₂ (≈0,50 h₀) [mm] | 1,75 | 1,4 | 3,55 | 3,25 | 2,5 | 4 | 3,5 | 3,9 | 3,5 | 3,65 | 2,8 | 2,9 |
| F₂ przy s≈0,50 h₀ [N] | 176156 | 206697 | 37417 | 55412 | 120738 | 97282 | 133131 | 42527 | 90206 | 156021 | 175145 | 267296 |
| s przy F₃ (≈0,75 h₀) [mm] | 2,63 | 2,1 | 5,33 | 4,88 | 3,75 | 6 | 5,25 | 5,85 | 5,25 | 5,48 | 4,2 | 4,35 |
| F₃ przy s≈0,75 h₀ [N] | 256758 | 305100 | 44580 | 70749 | 171016 | 126387 | 182962 | 50466 | 119053 | 210806 | 248828 | 383017 |
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania
Oznaczanie
Przykład oznaczania: sprężyny talerzowej należącej do szeregu A, o średnicy zewnętrznej De = 40 mm:
Sprężyna talerzowa DIN 2093 – A 40.
Przykład oznaczania: sprężyny talerzowej o średnicy zewnętrznej De = 34 mm, średnicy wewnętrznej Di = 14,3 mm i grubości t = 1,50 mm:
Sprężyna talerzowa DIN 2093 – 34x14,3x1,50.
Norma powiązana: PN 80707.
Specyfikacja produktu
| Średnica zewnętrzna | — |
|---|---|
| Średnica wewnętrzna | — |
| Grubość | — |
| Norma | DIN 2093 |
| Rodzaj | Sprężyna tal. |
| Pokrycie | Fosfatowane |
