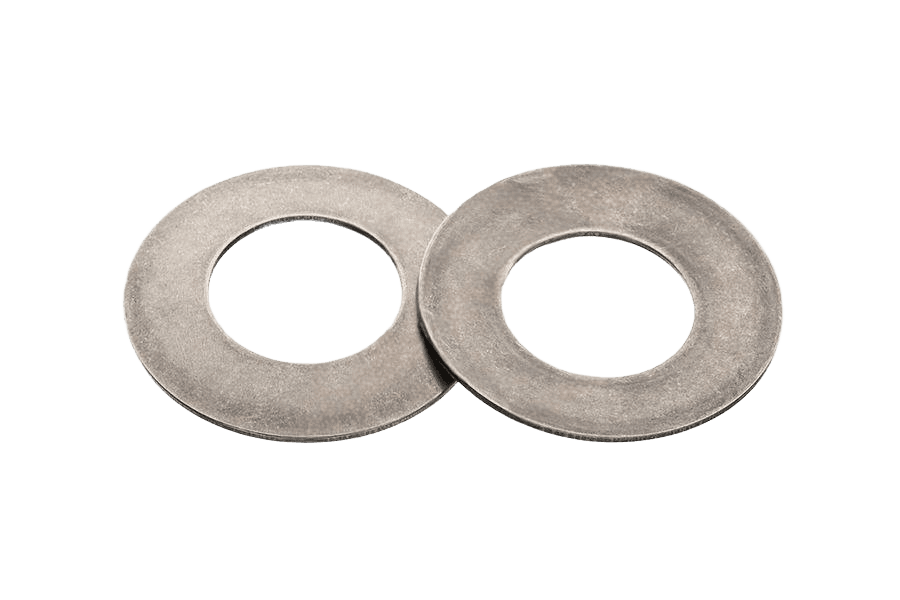

Sprężyna tal. SST DIN 2093

Sprężyna tal. SST DIN 2093
Rys. techniczny · DIN 2093
De Di t

Wybierz średnica zewnętrzna i średnica wewnętrzna

Średnica zewnętrzna →
Średnica wewnętrzna ↓		1012,516182023252831,54050567190
5,2—————————————
6,2—————————————
8,2—————————————
9,2—————————————
10,2—————————————
12,2———————————
14,2—————————————
14,3—————————————
16,3————————————
20,4—————————————
25,4—————————————
28,5—————————————
36—————————————
46—————————————
wybrany dostępny zapytaj o dostępność

Grubość

0,4
0,8
0,25
0,35
0,45
1
1,5
1,25
2
2,5

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze
Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 2093karta katalogowa

Sprężyna tal.

Wymiary i warunki techniczne wg DIN 2093

De Di t

Symbole

Deśrednica zewnętrzna [mm]
Diśrednica wewnętrzna [mm]
tgrubość sprężyny [mm]
t′grubość zredukowana dla sprężyn z płaską powierzchnią kontaktową (grupa 3) [mm]
Fobciążenie pojedynczej sprężyny [N]
l₀wysokość sprężyny bez obciążenia [mm]
sugięcie sprężyny [mm]
h₀wysokość stożka dla pojedynczej nieobciążonej sprężyny (h₀ = l₀ − t)

Podział na grupy

Grupa 1

Grubość t (t′)< 1,25 mm
Sprężyny z płaską powierzchnią kontaktowąNie

Grupa 2

Grubość t (t′)1,25 ≤ t ≤ 6 mm
Sprężyny z płaską powierzchnią kontaktowąNie

Grupa 3

Grubość t (t′)> 6 do 14 mm
Sprężyny z płaską powierzchnią kontaktowąTak

Szeregi sprężyn (stosunek h₀/t)

Szereg Ah₀/t ≈ 0,40
Szereg Bh₀/t ≈ 0,75
Szereg Ch₀/t ≈ 1,30

Wymiary i charakterystyka siłowa — De 6–12,5 mm

De × Di × t (mm)6×3,2×0,38×3,2×0,28×3,2×0,38×3,2×0,48×4,2×0,28×4,2×0,38×4,2×0,410×3,2×0,310×3,2×0,410×3,2×0,510×4,2×0,410×4,2×0,510×5,2×0,2510×5,2×0,410×5,2×0,512×4,2×0,412×4,2×0,512×4,2×0,612×5,2×0,512×5,2×0,612×6,2×0,512×6,2×0,612,5×5,2×0,512,5×6,2×0,3512,5×6,2×0,512,5×6,2×0,7
Seria****CBA*****CBA********CBA
t′
l₀0,450,40,550,60,450,550,60,650,70,750,70,750,550,70,750,80,8510,90,950,850,950,850,80,851
h₀0,150,20,250,20,250,250,20,350,30,250,30,250,30,30,250,40,350,40,40,350,350,350,350,450,350,3
s przy F₁ (≈0,25 h₀) [mm]0,0380,050,0630,050,0630,0630,050,0880,0750,0630,0750,0630,0750,0750,0630,10,0880,10,10,0880,0880,0880,0880,1130,0880,075
F₁ przy s≈0,25 h₀ [N]4512466921527851751047911030881228511622415019613421411184120239
s przy F₂ (≈0,50 h₀) [mm]0,0750,10,1250,10,1250,1250,10,1750,150,1250,150,1250,150,150,1250,20,1750,20,20,1750,1750,1750,1750,2250,1750,15
F₂ przy s≈0,50 h₀ [N]84217913033891478213319614020648155228141208405263361239394200130215457
s przy F₃ (≈0,75 h₀) [mm]0,110,150,190,150,190,190,150,260,230,190,260,190,230,230,190,30,260,30,30,260,260,260,260,340,260,23
F₃ przy s≈0,75 h₀ [N]11926104186391182109817927918929458209325178284557350506326552372151294660
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Wymiary i charakterystyka siłowa — De 14–18 mm

De × Di × t (mm)14×7,2×0,3514×7,2×0,514×7,2×0,815×5,2×0,415×5,2×0,515×5,2×0,615×5,2×0,715×6,2×0,515×6,2×0,615×6,2×0,715×8,2×0,715×8,2×0,816×8,2×0,416×8,2×0,616×8,2×0,716×8,2×0,816×8,2×0,918×6,2×0,418×6,2×0,518×6,2×0,618×6,2×0,718×6,2×0,818×8,2×0,518×8,2×0,718×8,2×0,818×8,2×1
SeriaCBA*********CB**A*********
t′
l₀0,80,91,10,9511,051,111,051,11,11,20,91,051,151,21,2511,11,21,251,31,11,251,31,4
h₀0,450,40,30,550,550,450,40,50,450,40,40,40,50,450,450,40,350,60,60,60,550,50,550,550,50,4
s przy F₁ (≈0,25 h₀) [mm]0,110,10,080,140,130,110,10,130,110,10,10,10,130,110,110,10,090,150,150,150,140,130,150,140,130,1
F₁ przy s≈0,25 h₀ [N]681202841011331712141381782222563678417225430836385130191236286140255309425
s przy F₂ (≈0,50 h₀) [mm]0,230,20,150,280,250,230,20,250,230,20,20,20,250,230,230,20,180,30,30,30,280,250,30,280,260,2
F₂ przy s≈0,50 h₀ [N]106210547154221302395230314411474689131304461579697126206317414523222446564815
s przy F₃ (≈0,75 h₀) [mm]0,340,30,230,410,380,340,30,380,340,30,30,30,380,340,340,30,260,450,450,450,410,380,450,410,370,3
F₃ przy s≈0,75 h₀ [N]12327979717627840755528942457866698215441063782510131392464005537262655967831181
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Wymiary i charakterystyka siłowa — De 18–23 mm

De × Di × t (mm)18×9,2×0,4518×9,2×0,718×9,2×120×8,2×0,620×8,2×0,720×8,2×0,820×8,2×0,920×8,2×120×10,2×0,520×10,2×0,820×10,2×0,920×10,2×120×10,2×1,120×10,2×1,2520×10,2×1,522,5×11,2×0,622,5×11,2×0,822,5×11,2×1,2523×8,2×0,723×8,2×0,823×8,2×0,923×8,2×123×10,2×0,923×10,2×123×10,2×1,2523×12,2×1
SeriaCBA*****CB**A**CBA********
t′
l₀1,051,21,41,31,351,41,451,551,151,351,451,551,551,751,81,41,451,751,51,551,61,71,651,71,91,6
h₀0,60,50,40,70,650,60,550,550,650,650,550,550,450,50,30,80,650,50,80,750,70,70,750,70,650,6
s przy F₁ (≈0,25 h₀) [mm]0,150,130,10,180,160,150,140,140,160,140,140,140,110,130,080,20,160,130,20,190,180,180,190,160,15
F₁ przy s≈0,25 h₀ [N]121233451214262315374494141304412544548890857241306693280332391507463538870475
s przy F₂ (≈0,50 h₀) [mm]0,30,250,20,350,330,30,280,280,330,280,280,280,230,250,150,40,330,250,40,380,350,350,380,350,330,3
F₂ przy s≈0,50 h₀ [N]186417865342442557685918219547754101010501708169537053313304485606879098029641627872
s przy F₃ (≈0,75 h₀) [mm]0,450,380,30,530,490,450,410,410,490,410,410,410,340,380,230,60,490,380,60,560,530,530,560,530,490,45
F₃ przy s≈0,75 h₀ [N]2145661254412569751954129525474810501425152124772521426708192954471991912401058131523101217
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Wymiary i charakterystyka siłowa — De 23–31,5 mm

De × Di × t (mm)23×12,2×1,2523×12,2×1,525×10,2×125×12,2×0,725×12,2×0,925×12,2×125×12,2×1,2525×12,2×1,528×10,2×0,828×10,2×128×10,2×1,2528×10,2×1,528×12,2×128×12,2×1,2528×12,2×1,528×14,2×0,828×14,2×128×14,2×1,2528×14,2×1,531,5×12,2×131,5×12,2×1,2531,5×12,2×1,531,5×16,3×0,831,5×16,3×1,2531,5×16,3×1,531,5×16,3×1,7531,5×16,3×2
Seria***CB**A*******CB*A***CB*A*
t′
l₀1,8521,751,61,61,81,952,051,751,92,052,21,952,12,251,81,82,12,152,12,22,351,852,152,42,452,75
h₀0,60,50,750,90,70,80,70,550,950,90,80,70,950,850,7510,80,850,6510,950,851,050,90,90,70,75
s przy F₁ (≈0,25 h₀) [mm]0,150,130,190,230,180,20,180,140,240,230,20,180,240,210,190,250,20,210,160,280,240,210,260,230,230,180,19
F₁ przy s≈0,25 h₀ [N]864115949233136758584810403485127371003590844114943547690810335877611033384791126013912199
s przy F₂ (≈0,50 h₀) [mm]0,30,250,380,450,350,40,350,280,480,450,40,350,480,430,380,50,40,4250,330,550,480,430,530,450,450,350,38
F₂ przy s≈0,50 h₀ [N]16302250870515644102115722007553872133918999921519215968183216341970951134319125941409231426694239
s przy F₃ (≈0,75 h₀) [mm]0,450,380,560,680,530,60,530,410,710,680,60,530,710,640,560,750,60,630,490,860,710,640,790,680,680,530,56
F₃ przy s≈0,75 h₀ [N]2331329711726008621359221429266621130185327231268208330778011107224028411167180526886871913323038716173
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Wymiary i charakterystyka siłowa — De 34–45 mm

De × Di × t (mm)34×12,3×134×12,3×1,2534×12,3×1,534×14,3×1,2534×14,3×1,534×16,3×1,534×16,3×235,5×18,3×0,935,5×18,3×1,2535,5×18,3×240×14,3×1,2540×14,3×1,540×14,3×240×16,3×1,540×16,3×240×18,3×240×20,4×140×20,4×1,540×20,4×240×20,4×2,2540×20,4×2,545×22,4×1,2545×22,4×1,7545×22,4×2,5
Seria*******CBA******CB*A*CBA
t′
l₀2,252,352,52,42,552,552,852,052,252,82,652,753,052,83,13,152,32,653,13,153,452,853,053,5
h₀1,251,111,151,051,050,851,1510,81,41,251,051,31,11,151,31,151,10,90,951,61,31
s przy F₁ (≈0,25 h₀) [mm]0,310,280,250,290,260,260,210,290,250,20,350,310,260,330,280,290,330,290,280,230,240,40,330,25
F₁ przy s≈0,25 h₀ [N]63781510979131224129120974587311864904111418001225197221825651109217523363351104115242773
s przy F₂ (≈0,50 h₀) [mm]0,630,550,50,580,530,530,430,580,50,40,70,630,530,650,550,580,650,580,550,450,480,80,650,5
F₂ przy s≈0,50 h₀ [N]998139519821546219223134003713127735761459192933632103366340308761953404144816453162027015320
s przy F₃ (≈0,75 h₀) [mm]0,940,830,750,860,790,790,640,860,750,61,050,940,790,980,830,860,980,860,830,630,711,20,980,75
F₃ przy s≈0,75 h₀ [N]11741818272519932990315557838321699518717802545476927495169565610172622570165009390189136467716
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Wymiary i charakterystyka siłowa — De 50–60 mm

De × Di × t (mm)50×18,4×1,2550×18,4×1,550×18,4×250×18,4×2,550×18,4×350×20,4×250×20,4×2,550×22,4×250×22,4×2,550×25,4×1,2550×25,4×1,550×25,4×250×25,4×2,550×25,4×356×28,5×1,556×28,5×256×28,5×360×20,5×260×20,5×2,560×20,5×360×25,5×2,560×25,5×360×30,5×2,560×30,5×360×30,5×3,5
Seria*********C*B*ACBA********
t′
l₀2,853,33,54,14,43,53,853,63,92,853,13,43,94,13,453,64,34,14,34,74,44,654,34,75
h₀1,61,81,51,61,41,51,351,61,41,61,61,41,41,11,951,61,32,11,81,71,91,651,81,71,5
s przy F₁ (≈0,25 h₀) [mm]0,40,450,380,40,350,380,340,40,350,40,40,350,350,280,490,40,330,530,450,430,430,410,450,430,38
F₁ przy s≈0,25 h₀ [N]75713791918370350431966300822473261854124219493473425514581910414223183018444934474495344750836591
s przy F₂ (≈0,50 h₀) [mm]0,80,90,750,80,70,750,660,80,70,80,80,70,70,550,980,80,651,050,90,850,950,830,90,850,75
F₂ przy s≈0,50 h₀ [N]11782184339367339546347856013924604413282029349164378214225933357895380253798234603183526145940712574
s przy F₃ (≈0,75 h₀) [mm]1,21,351,161,21,051,121,011,21,051,21,21,051,050,831,461,20,981,581,351,281,481,291,351,281,13
F₃ przy s≈0,75 h₀ [N]13752606457293151368846877919522285101550251247629063119772622443811388473073021157781751178483421322618153
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Wymiary i charakterystyka siłowa — De 63–90 mm

De × Di × t (mm)63×31×1,863×31×2,563×31×363×31×3,570×25,5×270×30,5×2,570×30,5×370×35,5×370×35,5×470×40,5×470×40,5×571×36×271×36×2,571×36×480×31×2,580×31×380×31×480×36×380×36×480×41×2,2580×41×380×41×480×41×590×46×2,590×46×3,590×46×5
SeriaCB*A*******CBA*****CB*ACBA
t′
l₀4,154,254,84,94,54,95,15,15,85,66,24,64,55,65,35,56,15,76,25,25,36,26,75,767
h₀2,351,751,81,42,52,42,12,11,81,61,22,621,62,82,52,12,72,22,952,32,21,73,22,52
s przy F₁ (≈0,25 h₀) [mm]0,590,440,450,350,630,60,530,530,450,40,30,650,50,40,70,630,530,680,550,740,580,550,430,80,630,5
F₁ przy s≈0,25 h₀ [N]23642942489153992408375546765028875783911154428612894737936784531731954018164369844508726118214232583611267
s przy F₂ (≈0,50 h₀) [mm]0,890,90,71,251,21,051,050,90,80,61,310,81,41,251,051,351,11,481,151,10,851,61,251
F₂ przy s≈0,50 h₀ [N]3658527089811035937716297837690071663416099227284432505414157593378471367791961516857157838162132292865851041621617
s przy F₃ (≈0,75 h₀) [mm]1,761,311,351,051,881,81,581,581,351,20,91,951,51,22,11,881,582,031,652,211,731,651,282,41,881,5
F₃ przy s≈0,75 h₀ [N]4238718912536150254437803111426122882392323351336725144672520535723910352193941191921400661310518228743355976841416131354
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Wymiary i charakterystyka siłowa — De 100–140 mm

De × Di × t (mm)100×41×4100×41×5100×51×2,7100×51×3,5100×51×4100×51×5100×51×6112×57×3112×57×4112×57×6125×41×4125×51×4125×51×5125×51×6125×61×5125×61×6125×61×8125×64×3,5125×64×5125×64×8125×71×6125×71×8125×71×10140×72×3,8140×72×5140×72×8
Seria**CB**ACBA****CBA***CBA
t′7,57,57,59,27,5
l₀7,27,756,26,377,88,26,97,28,58,28,58,99,499,610,988,510,69,310,411,88,7911,2
h₀3,22,753,52,832,82,23,93,22,54,24,53,93,443,62,94,53,52,63,32,41,84,943,2
s przy F₁ (≈0,25 h₀) [mm]0,80,690,880,70,750,70,550,980,80,631,051,130,980,8510,90,730,880,650,830,60,451,2310,8
F₁ przy s≈0,25 h₀ [N]8714123454779562486731392417061583476391580085011009613063170271461519789344348514122383111919538308674296495141201431903
s przy F₂ (≈0,50 h₀) [mm]1,61,381,751,41,51,41,11,951,61,252,12,251,951,721,81,452,251,751,31,651,20,92,4521,6
F₂ przy s≈0,50 h₀ [N]1521922937741098231534125810329379038133413021513943162652293131514255263633665305132312192459520363025914984219147732098259967
s przy F₃ (≈0,75 h₀) [mm]2,42,632,12,252,11,652,932,41,883,153,382,932,5632,72,183,382,631,952,481,81,353,6832,4
F₃ przy s≈0,75 h₀ [N]202513236186091307020674363394802210489177524370717346198173066944307339665072293577154162990885926513048549412412417119585251
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Wymiary i charakterystyka siłowa — De 150–200 mm

De × Di × t (mm)150×61×5150×61×6150×71×6150×71×8150×81×8150×81×10160×82×4,3160×82×6160×82×10180×92×4,8180×92×6180×92×10200×82×8200×82×10200×82×12200×92×10200×92×12200×92×14200×102×5,5200×102×8200×102×10200×102×12200×102×14200×112×12
Seria******CBACBA******CB*A**
t′7,57,59,39,49,47,69,611,59,511,413,17,59,411,2513,111,1
l₀10,310,810,81211,7139,910,513,51111,11414,215,516,615,616,818,112,513,615,616,218,216,2
h₀5,34,84,843,735,64,53,56,25,146,25,54,65,64,84,175,65,64,24,24,2
s przy F₁ (≈0,25 h₀) [mm]1,331,21,210,930,751,41,130,881,551,2811,551,381,161,41,21,031,751,41,41,051,051,05
F₁ przy s≈0,25 h₀ [N]1529219560207213529634518500881216217203505471464616558468503502951105669245513673913956331981733367587576698310378172257
s przy F₂ (≈0,50 h₀) [mm]2,652,42,421,851,52,82,251,753,12,5523,12,752,32,82,42,053,52,82,82,12,12,1
F₂ przy s≈0,50 h₀ [N]25021341613618964684368779612118833304319621622731285528814160013933571271911000141395481840923088257955106099127401199476
s przy F₃ (≈0,75 h₀) [mm]3,983,63,632,782,254,23,382,634,653,8334,654,133,454,23,63,085,254,24,23,153,153,15
F₃ przy s≈0,75 h₀ [N]310414545648155898518953213912821843410081383312644237502125417780341294451827371376881992692672273611176378145357183020289181195830
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Wymiary i charakterystyka siłowa — De 200–250 mm

De × Di × t (mm)200×112×14200×112×16225×112×6,5225×112×8225×112×12250×102×10250×102×12250×127×7250×127×10250×127×12250×127×14250×127×16
Seria**CBA**CB*A*
t′12,914,86,27,511,259,611,56,79,411,2513,115
l₀17,518,813,614,517181914,81719,319,621,8
h₀3,52,87,16,55877,877,35,65,8
s przy F₁ (≈0,25 h₀) [mm]0,880,71,781,631,2521,751,951,751,831,41,45
F₁ przy s≈0,25 h₀ [N]91033105268235833287064497568677356326895518718763393239140941
s przy F₂ (≈0,50 h₀) [mm]1,751,43,553,252,543,53,93,53,652,82,9
F₂ przy s≈0,50 h₀ [N]1761562066973741755412120738972821331314252790206156021175145267296
s przy F₃ (≈0,75 h₀) [mm]2,632,15,334,883,7565,255,855,255,484,24,35
F₃ przy s≈0,75 h₀ [N]256758305100445807074917101612638718296250466119053210806248828383017
* — wymiary nie ujęte w normie DIN 2093 (uzupełnienie katalogowe producenta)t′ — grubość zredukowana dotyczy tylko sprężyn grupy 3 (z płaską powierzchnią kontaktową); “–” gdy nie dotyczys, F podane dla trzech orientacyjnych punktów ugięcia (≈25%, ≈50%, ≈75% wysokości h₀); “—” oznacza wartość niespójną w katalogu źródłowym, pominiętą zamiast zgadywania

Oznaczanie

Przykład oznaczania: sprężyny talerzowej należącej do szeregu A, o średnicy zewnętrznej De = 40 mm:

Sprężyna talerzowa DIN 2093 – A 40.

Przykład oznaczania: sprężyny talerzowej o średnicy zewnętrznej De = 34 mm, średnicy wewnętrznej Di = 14,3 mm i grubości t = 1,50 mm:

Sprężyna talerzowa DIN 2093 – 34x14,3x1,50.

Norma powiązana: PN 80707.

Specyfikacja produktu

Średnica zewnętrzna—
Średnica wewnętrzna—
Grubość—
NormaDIN 2093
RodzajSprężyna tal.
Klasa / materiałStal nierdzewna (SST)
