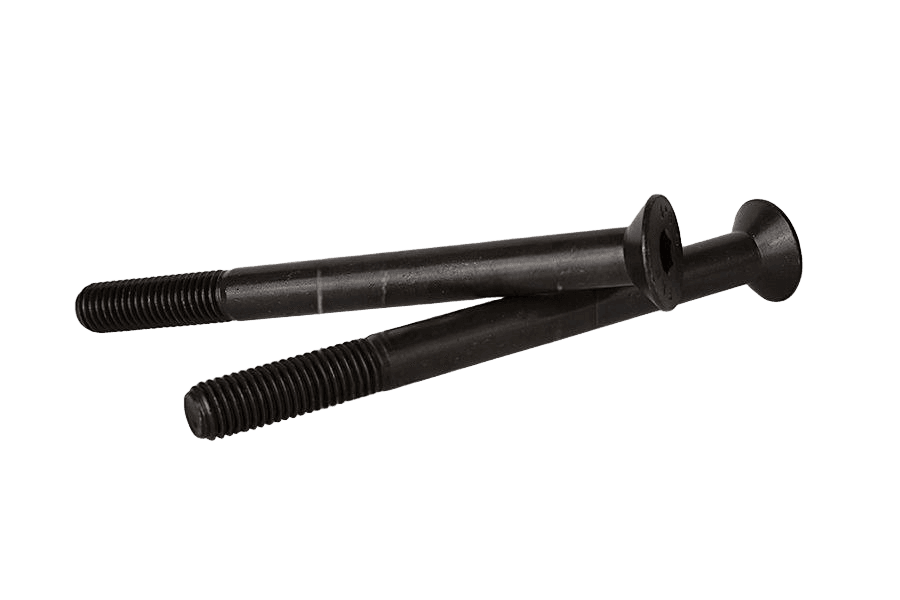

Śruba imbusowa z łbem stożkowym DIN 7991, kl. 10.9, bez powłoki, niepełny gwint
DIN 7991DIN 7991
OznaczenieDIN 7991 · 10.9 · Bez powłoki (surowe)
Opis
Śruba imbusowa z łbem stożkowym wg normy DIN 7991, z gwintem częściowym (gładka część trzpienia poprawia pracę połączenia na ścinanie), w klasie własności 10.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Stosowana w budowie maszyn i oprzyrządowaniu — tam, gdzie łeb musi być kompaktowy, a dokręcanie odbywa się od góry.
Dostępny asortyment: w długościach 100–200 mm. W ofercie również w wykonaniu 10.9 ocynkowanym i 10.9 z ocynkiem płatkowym.
Dane techniczne
7 wariantów| Klasa wytrzymałości | 10.9 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Typ łba | stożkowy |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 7991 |
| Rodzaj | Śruba imbusowa z łbem stożkowym |
| Klasa / materiał | 10.9 |
| Długość gwintu | niepełny gwint |
| Rozmiar | M24 |
| Ilość w opakowaniu | 10 szt |
| Waga opakowania | 3,52 kg |
| Waga 1 szt | 352 g |
DIN 7991karta katalogowa
karta katalogowaŚruba imbusowa z łbem stożkowym · stożkowy · niepełny gwint — wymiary i warunki techniczne wg DIN 7991
Wymiary i warunki techniczne wg DIN 7991
Karta normy DIN 7991Wymiary
wszystkie wartości w mm| d | Pskok gwintu | b(min), l ≤ 125 | b(min), 125 < l ≤ 200 | b(min), l > 200 | dk(nom) | k(max) | s(nom) | αkąt łba (stożka) |
|---|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 12 | 6 | 1,7 | 2 | 90° | ||
| M4 | 0,7 | 14 | 8 | 2,3 | 2,5 | 90° | ||
| M5 | 0,8 | 16 | 10 | 2,8 | 3 | 90° | ||
| M6 | 1 | 18 | 24 | 12 | 3,3 | 4 | 90° | |
| M8 | 1,25 | 22 | 28 | 16 | 4,4 | 5 | 90° | |
| M10 | 1,5 | 26 | 32 | 45 | 20 | 5,5 | 6 | 90° |
| M12 | 1,75 | 30 | 36 | 49 | 24 | 6,5 | 8 | 90° |
| (M14) | 2 | 34 | 40 | 53 | 27 | 7 | 10 | 90° |
| M16 | 2 | 38 | 44 | 57 | 30 | 7,5 | 10 | 90° |
| (M18) | 2,5 | 42 | 48 | 61 | 33 | 8 | 12 | 90° |
| M20 | 2,5 | 46 | 52 | 65 | 36 | 8,5 | 12 | 90° |
| (M22) | 2,5 | 50 | 56 | 69 | 36 | 13,1 | 14 | 60° |
| M24 | 3 | 54 | 60 | 73 | 39 | 14 | 14 | 60° |
| d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 |
| b(min), l ≤ 125 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
| b(min), 125 < l ≤ 200 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | |||
| b(min), l > 200 | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | |||||
| dk(nom) | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
| k(max) | 1,7 | 2,3 | 2,8 | 3,3 | 4,4 | 5,5 | 6,5 | 7 | 7,5 | 8 | 8,5 | 13,1 | 14 |
| s(nom) | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
| αkąt łba (stożka) | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 60° | 60° |
- (…)wymiary nie zalecane
- myślnik w wierszach b — dany zakres długości niedostępny dla tego gwintu
- dgwint metryczny (rozmiar nominalny)
- b — długość gwintu (min)
- dk — średnica łba
- k — wysokość łba
- s — rozmiar klucza (gniazdo sześciokątne)
Warunki techniczne
19 pozycjiMateriał
- Stal, stal nierdzewna, metale nieżelazne
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-12, DIN 13-15
Własności mechaniczne
- Klasa — stal
- 8.8
- Klasa — stal nierdzewna
- ≤ M20: A2-70; > M20: A2-50
- Klasa — metale nieżelazne
- CuZn
- Inne klasy wytrzymałości i materiały wg uzgodnień
- Norma
- stal: ISO 898-1; stal nierdzewna: DIN 267-11; metale nieżelazne: DIN 267-18
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Powierzchnia
- Stal
- czerniona (termicznie lub chemicznie)
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki
- Chropowatość powierzchni
- DIN 267-2
- Nieciągłości powierzchni
- DIN 267-19
- Powłoki galwaniczne
- DIN 267-9
Odbiór
- Procedura odbioru wg DIN 267-5
- Próba twardości (klasa 8.8)
- ≤ M16: HV 250 do 320; > M16: HV 255 do 335
Oznaczanie
przykład zapisuPrzykład oznaczania śruby z łbem stożkowym z gniazdem sześciokątnym, z gwintem M12, o długości nominalnej l = 60 mm, klasy własności mechanicznych 8.8:
Śruba z łbem stożkowym DIN 7991 – M12x60 – 8.8Wykonania DIN 7991
5 wykonań| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Śruba imbusowa z łbem stożkowym DIN 7991, kl. 10.9, bez powłoki, niepełny gwint10.9 · Bez powłoki (surowe)to wykonanie | 10.9 · Bez powłoki (surowe) | — |
| Śruba imbusowa z łbem stożkowym DIN 7991, kl. 10.9, bez powłoki, pełny gwint10.9 · Bez powłoki (surowe) | 10.9 · Bez powłoki (surowe) | 5/5 |
| Śruba imbusowa z łbem stożkowym DIN 7991, kl. 10.9, cynk płatkowy, pełny gwint10.9 · Cynk płatkowy srebrny (fl Zn) | 10.9 · Cynk płatkowy srebrny (fl Zn) | 1/1 |
| Śruba imbusowa z łbem stożkowym DIN 7991, kl. 10.9, ocynk biały, pełny gwint10.9 · Ocynk galwaniczny biały (oc.B) | 10.9 · Ocynk galwaniczny biały (oc.B) | 2/2 |
| Wkręt metr. stożkowy DIN7991 | — | 7/7 |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
