Wymiary (mm)
— wymiary nie zalecanemyślnik w wierszach b — dany zakres długości niedostępny dla tego gwintud — gwint metryczny (rozmiar nominalny)P — skok gwintub — długość gwintu (min)dk — średnica łbak — wysokość łbas — rozmiar klucza (gniazdo sześciokątne)α — kąt łba (stożka)
Warunki techniczne
Materiał
| Stal, stal nierdzewna, metale nieżelazne |
|---|
Gwint
| Tolerancja | 6g |
|---|
| Norma | DIN 13-12, DIN 13-15 |
|---|
Własności mechaniczne
| Klasa — stal | 8.8 |
|---|
| Klasa — stal nierdzewna | ≤ M20: A2-70; > M20: A2-50 |
|---|
| Klasa — metale nieżelazne | CuZn |
|---|
| Inne klasy wytrzymałości i materiały wg uzgodnień |
|---|
| Norma | stal: ISO 898-1; stal nierdzewna: DIN 267-11; metale nieżelazne: DIN 267-18 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759-1 |
|---|
Powierzchnia
| Stal | czerniona (termicznie lub chemicznie) |
|---|
| Stal nierdzewna | bez powłoki |
|---|
| Metale nieżelazne | bez powłoki |
|---|
| Chropowatość powierzchni | DIN 267-2 |
|---|
| Nieciągłości powierzchni | DIN 267-19 |
|---|
| Powłoki galwaniczne | DIN 267-9 |
|---|
Odbiór
| Procedura odbioru wg DIN 267-5 |
|---|
| Próba twardości (klasa 8.8) | ≤ M16: HV 250 do 320; > M16: HV 255 do 335 |
|---|
Oznaczanie
Przykład oznaczania śruby z łbem stożkowym z gniazdem sześciokątnym, z gwintem M12, o długości nominalnej l = 60 mm, klasy własności mechanicznych 8.8:
Śruba z łbem stożkowym DIN 7991 – M12x60 – 8.8
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | DIN 7991 |
|---|

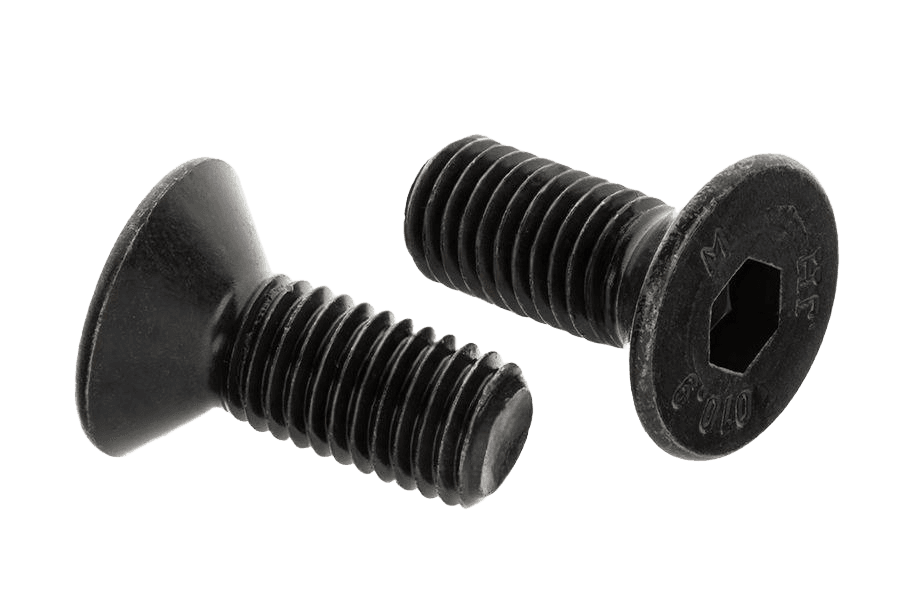

| Rodzaj | Śr.imbus.stożk. |
|---|
| Klasa / materiał | 010.9 |
|---|
| Pokrycie | Bez powłoki (surowe) |
|---|
| Długość gwintu | pełny gwint |
|---|
| Typ łba | stożkowy (gniazdo) |
|---|
| Napęd | gniazdo 6-kątne (imbus) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Odmiana | pgw |
|---|
