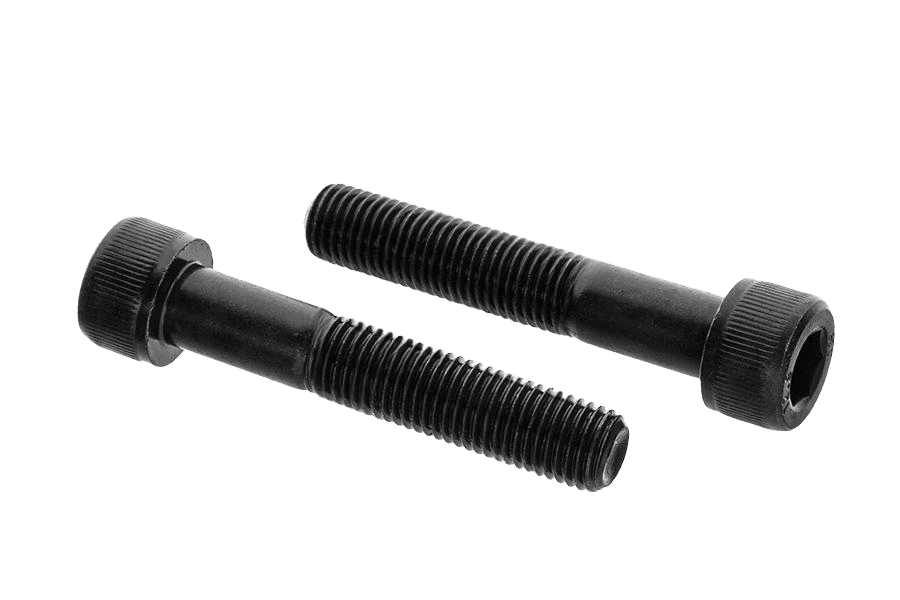

Śruba imbusowa ANSI B18.3 (~ISO4762), kl. 12.9, bez powłoki, niepełny gwint
ANSI B18.3 (~ISO4762)ANSI B18.3 (~ISO4762)
Zdjęcie 1 z 2
OznaczenieANSI B18.3 (~ISO4762) · 12.9 · Bez powłoki (surowe)
- Klasa wytrzymałości
- 12.9
- Pokrycie
- Bez powłoki (surowe)
- Typ łba
- walcowy
- Napęd
- gniazdo 6-kątne (imbus)
Wybierz rozmiar
średnica × długość45 wariantów normy · 21 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 1 1/2"–2 1/4" mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 1 1/2" | 1 1/4" | 1 3/4" | 1" | 2 1/2" | 2 1/4" | 2 3/4" | 2" | 3 1/2" | 3 1/4" | 3" | 3/4" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2-UNCs 3/8 | Rozmiar 1/2-UNC, Długość 2 1/4": nie ma w normie | Rozmiar 1/2-UNC, Długość 2 3/4": nie ma w normie | Rozmiar 1/2-UNC, Długość 3 1/4": nie ma w normie | Rozmiar 1/2-UNC, Długość 3/4": nie ma w normie | ||||||||
| 1/4-UNCs 3/16 | Rozmiar 1/4-UNC, Długość 2 1/2": nie ma w normie | Rozmiar 1/4-UNC, Długość 2 1/4": nie ma w normie | Rozmiar 1/4-UNC, Długość 2 3/4": nie ma w normie | Rozmiar 1/4-UNC, Długość 3 1/2": nie ma w normie | Rozmiar 1/4-UNC, Długość 3 1/4": nie ma w normie | Rozmiar 1/4-UNC, Długość 3": nie ma w normie | ||||||
| 3/4-UNCs 5/8 | Rozmiar 3/4-UNC, Długość 1 1/4": nie ma w normie | Rozmiar 3/4-UNC, Długość 1": nie ma w normie | Rozmiar 3/4-UNC, Długość 2 1/4": nie ma w normie | Rozmiar 3/4-UNC, Długość 2 3/4": nie ma w normie | Rozmiar 3/4-UNC, Długość 3 1/2": nie ma w normie | Rozmiar 3/4-UNC, Długość 3 1/4": nie ma w normie | Rozmiar 3/4-UNC, Długość 3/4": nie ma w normie | |||||
| 3/8-UNCs 5/16 | Rozmiar 3/8-UNC, Długość 2 1/4": nie ma w normie | Rozmiar 3/8-UNC, Długość 3 1/2": nie ma w normie | ||||||||||
| 5/16-UNCs 1/4 | Rozmiar 5/16-UNC, Długość 2 1/4": nie ma w normie | Rozmiar 5/16-UNC, Długość 2 3/4": nie ma w normie | Rozmiar 5/16-UNC, Długość 2": nie ma w normie | Rozmiar 5/16-UNC, Długość 3 1/2": nie ma w normie | Rozmiar 5/16-UNC, Długość 3 1/4": nie ma w normie | Rozmiar 5/16-UNC, Długość 3": nie ma w normie | ||||||
| 5/8-UNCs 1/2 | Rozmiar 5/8-UNC, Długość 1 1/4": nie ma w normie | Rozmiar 5/8-UNC, Długość 1": nie ma w normie | Rozmiar 5/8-UNC, Długość 2 1/4": nie ma w normie | Rozmiar 5/8-UNC, Długość 3 1/4": nie ma w normie | Rozmiar 5/8-UNC, Długość 3/4": nie ma w normie | |||||||
| 7/16-UNCs 3/8 | Rozmiar 7/16-UNC, Długość 1 1/4": nie ma w normie | Rozmiar 7/16-UNC, Długość 1 3/4": nie ma w normie | Rozmiar 7/16-UNC, Długość 1": nie ma w normie | Rozmiar 7/16-UNC, Długość 2 1/2": nie ma w normie | Rozmiar 7/16-UNC, Długość 2 3/4": nie ma w normie | Rozmiar 7/16-UNC, Długość 3 1/2": nie ma w normie | Rozmiar 7/16-UNC, Długość 3 1/4": nie ma w normie | Rozmiar 7/16-UNC, Długość 3": nie ma w normie | Rozmiar 7/16-UNC, Długość 3/4": nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ANSI B18.3 (~ISO4762)karta katalogowa
karta katalogowaŚruba imbusowa · walcowy · niepełny gwint — wymiary i warunki techniczne wg ANSI B18.3 (~ISO4762)
Wymiary i warunki techniczne wg ANSI B18.3 (~ISO4762)
Karta normy ANSI B18.3 (~ISO4762)Wymiary
wszystkie wartości w cale| Wymiar nominalny | Odpowiednik dziesiętny | A(max) | A(min) | H(max) | H(min) | J(nom) |
|---|---|---|---|---|---|---|
| 0 | 0.0600 | 0.096 | 0.091 | 0.060 | 0.057 | |
| 1 | 0.0730 | 0.118 | 0.112 | 0.073 | 0.070 | 1/16 |
| 2 | 0.0860 | 0.140 | 0.134 | 0.086 | 0.083 | 5/64 |
| 3 | 0.0990 | 0.161 | 0.154 | 0.099 | 0.095 | 5/64 |
| 4 | 0.1120 | 0.183 | 0.176 | 0.112 | 0.108 | 3/32 |
| 5 | 0.1250 | 0.205 | 0.198 | 0.125 | 0.121 | 3/32 |
| 6 | 0.1380 | 0.226 | 0.218 | 0.138 | 0.134 | 7/64 |
| 8 | 0.1640 | 0.270 | 0.262 | 0.164 | 0.159 | 9/64 |
| 10 | 0.1900 | 0.312 | 0.303 | 0.190 | 0.185 | 5/32 |
| 1/4-UNC | 0.2500 | 0.375 | 0.365 | 0.250 | 0.244 | 3/16 |
| 5/16-UNC | 0.3125 | 0.469 | 0.457 | 0.312 | 0.306 | 1/4 |
| 3/8-UNC | 0.3750 | 0.562 | 0.550 | 0.375 | 0.368 | 5/16 |
| 7/16-UNC | 0.4375 | 0.656 | 0.642 | 0.438 | 0.430 | 3/8 |
| 1/2-UNC | 0.5000 | 0.750 | 0.735 | 0.500 | 0.492 | 3/8 |
| 5/8-UNC | 0.6250 | 0.938 | 0.921 | 0.625 | 0.616 | 1/2 |
| 3/4-UNC | 0.7500 | 1.125 | 1.107 | 0.750 | 0.740 | 5/8 |
| 7/8 | 0.8750 | 1.312 | 1.293 | 0.875 | 0.864 | 3/4 |
| 1 | 1.0000 | 1.500 | 1.479 | 1.000 | 0.988 | 3/4 |
| 1 1/8 | 1.1250 | 1.688 | 1.665 | 1.125 | 1.111 | 7/8 |
| 1 1/4 | 1.2500 | 1.875 | 1.852 | 1.250 | 1.236 | 7/8 |
| 1 3/8 | 1.3750 | 2.062 | 2.038 | 1.375 | 1.360 | 1 |
| 1 1/2 | 1.5000 | 2.250 | 2.224 | 1.500 | 1.485 | 1 |
| 1 3/4 | 1.7500 | 2.625 | 2.597 | 1.750 | 1.734 | 1 1/4 |
| 2 | 2.0000 | 3.000 | 2.970 | 2.000 | 1.983 | 1 1/2 |
| 2 1/4 | 2.2500 | 3.375 | 3.344 | 2.250 | 2.232 | 1 3/4 |
| 2 1/2 | 2.5000 | 3.750 | 2.500 | 2.481 | 1 3/4 | |
| 2 3/4 | 2.7500 | 4.125 | 4.090 | 2.750 | 2.730 | 2 |
| 3 | 3.0000 | 4.500 | 4.464 | 3.000 | 2 1/4 | |
| 3 1/4 | 4.875 | 4.837 | 3.250 | 3.228 | 2 1/4 | |
| 3 1/2 | 3.5000 | 5.250 | 5.211 | 3.500 | 3.478 | 2 3/4 |
| 3 3/4 | 3.7500 | 5.625 | 5.584 | 3.750 | 3.727 | 2 3/4 |
| 4 | 4.000 | 6.000 | 5.958 | 4.000 | 3.976 | 3 |
- J(nom)
- rozmiar gniazda sześciokątnego (klucz imbusowy); dla rozmiaru 0 nie podano
| Wymiar nominalny | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 1/4-UNC | 5/16-UNC | 3/8-UNC | 7/16-UNC | 1/2-UNC | 5/8-UNC | 3/4-UNC | 7/8 | 1 | 1 1/8 | 1 1/4 | 1 3/8 | 1 1/2 | 1 3/4 | 2 | 2 1/4 | 2 1/2 | 2 3/4 | 3 | 3 1/4 | 3 1/2 | 3 3/4 | 4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Odpowiednik dziesiętny | 0.0600 | 0.0730 | 0.0860 | 0.0990 | 0.1120 | 0.1250 | 0.1380 | 0.1640 | 0.1900 | 0.2500 | 0.3125 | 0.3750 | 0.4375 | 0.5000 | 0.6250 | 0.7500 | 0.8750 | 1.0000 | 1.1250 | 1.2500 | 1.3750 | 1.5000 | 1.7500 | 2.0000 | 2.2500 | 2.5000 | 2.7500 | 3.0000 | 3.5000 | 3.7500 | 4.000 | |
| A(max) | 0.096 | 0.118 | 0.140 | 0.161 | 0.183 | 0.205 | 0.226 | 0.270 | 0.312 | 0.375 | 0.469 | 0.562 | 0.656 | 0.750 | 0.938 | 1.125 | 1.312 | 1.500 | 1.688 | 1.875 | 2.062 | 2.250 | 2.625 | 3.000 | 3.375 | 3.750 | 4.125 | 4.500 | 4.875 | 5.250 | 5.625 | 6.000 |
| A(min) | 0.091 | 0.112 | 0.134 | 0.154 | 0.176 | 0.198 | 0.218 | 0.262 | 0.303 | 0.365 | 0.457 | 0.550 | 0.642 | 0.735 | 0.921 | 1.107 | 1.293 | 1.479 | 1.665 | 1.852 | 2.038 | 2.224 | 2.597 | 2.970 | 3.344 | 4.090 | 4.464 | 4.837 | 5.211 | 5.584 | 5.958 | |
| H(max) | 0.060 | 0.073 | 0.086 | 0.099 | 0.112 | 0.125 | 0.138 | 0.164 | 0.190 | 0.250 | 0.312 | 0.375 | 0.438 | 0.500 | 0.625 | 0.750 | 0.875 | 1.000 | 1.125 | 1.250 | 1.375 | 1.500 | 1.750 | 2.000 | 2.250 | 2.500 | 2.750 | 3.000 | 3.250 | 3.500 | 3.750 | 4.000 |
| H(min) | 0.057 | 0.070 | 0.083 | 0.095 | 0.108 | 0.121 | 0.134 | 0.159 | 0.185 | 0.244 | 0.306 | 0.368 | 0.430 | 0.492 | 0.616 | 0.740 | 0.864 | 0.988 | 1.111 | 1.236 | 1.360 | 1.485 | 1.734 | 1.983 | 2.232 | 2.481 | 2.730 | 3.228 | 3.478 | 3.727 | 3.976 | |
| J(nom)rozmiar gniazda sześciokątnego (klucz imbusowy); dla rozmiaru 0 nie podano | 1/16 | 5/64 | 5/64 | 3/32 | 3/32 | 7/64 | 9/64 | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 3/8 | 1/2 | 5/8 | 3/4 | 3/4 | 7/8 | 7/8 | 1 | 1 | 1 1/4 | 1 1/2 | 1 3/4 | 1 3/4 | 2 | 2 1/4 | 2 1/4 | 2 3/4 | 2 3/4 | 3 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Wymiary podane w calach.
- A(max), A(min) — średnica łba
- H(max), H(min) — wysokość łba
- UNC — seria gwintu (Unified Coarse); dotyczy rozmiarów dostępnych w tym sklepie
- Dla rozmiaru „3" karta źródłowa podaje H(min) = 3.979 — fizycznie niemożliwe (większe niż H(max) = 3.000). Wartość pominięta („—”).
- Dla rozmiaru „2 1/2" karta źródłowa podaje A(min) = 3.317 — łamie monotoniczność względem sąsiednich rozmiarów. Wartość pominięta („—”).
- Dla rozmiaru „3 1/4" karta źródłowa podaje odpowiednik dziesiętny 3.7500 — zduplikowany z rozmiaru „3 3/4”. Wartość pominięta („—”).
Uwagi
Długość gwintu LT powinna być mierzona równolegle do osi śruby, od najwyższego punktu końca śruby do ostatniego pełnego zwoju gwintu.
Graniczne wartości długości gwintu w zależności od średnicy (LT — minimalna, LTT — maksymalna łącznie z wybiegiem niepełnego gwintu) podano w tabeli poniżej.
Minimalna i maksymalna długość gwintu
wszystkie wartości w cale| Wymiar nominalny | LT(min) | LTT(max) |
|---|---|---|
| 0 | 0.50 | 0.62 |
| 1 | 0.62 | 0.77 |
| 2 | 0.62 | 0.80 |
| 3 | 0.62 | 0.83 |
| 4 | 0.75 | 0.99 |
| 5 | 0.75 | 1.00 |
| 6 | 0.75 | 1.05 |
| 8 | 0.88 | 1.19 |
| 10 | 0.88 | 1.27 |
| 1/4-UNC | 1.00 | 1.50 |
| 5/16-UNC | 1.12 | 1.71 |
| 3/8-UNC | 1.25 | 1.94 |
| 7/16-UNC | 1.38 | 2.17 |
| 1/2-UNC | 1.50 | 2.38 |
| 5/8-UNC | 1.75 | 2.82 |
| 3/4-UNC | 2.00 | 3.25 |
| 7/8 | 2.25 | 3.69 |
| 1 | 2.50 | 4.12 |
| 1 1/8 | 2.81 | 4.65 |
| 1 1/4 | 3.12 | 5.09 |
| 1 3/8 | 3.44 | 5.65 |
| 1 1/2 | 3.75 | 6.08 |
| 1 3/4 | 4.38 | 7.13 |
| 2 | 5.00 | 8.11 |
| 2 1/4 | 5.62 | 8.99 |
| 2 1/2 | 6.25 | 10.00 |
| 2 3/4 | 6.88 | 10.87 |
| 3 | 7.50 | 11.75 |
| 3 1/4 | 8.12 | 12.63 |
| 3 1/2 | 8.75 | 13.50 |
| 3 3/4 | 9.38 | 14.37 |
| 4 | 10.00 | 15.25 |
- LT(min)
- minimalna długość gwintu
- LTT(max)
- maksymalna długość gwintu łącznie z niepełnym wybiegiem
| Wymiar nominalny | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 1/4-UNC | 5/16-UNC | 3/8-UNC | 7/16-UNC | 1/2-UNC | 5/8-UNC | 3/4-UNC | 7/8 | 1 | 1 1/8 | 1 1/4 | 1 3/8 | 1 1/2 | 1 3/4 | 2 | 2 1/4 | 2 1/2 | 2 3/4 | 3 | 3 1/4 | 3 1/2 | 3 3/4 | 4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LT(min)minimalna długość gwintu | 0.50 | 0.62 | 0.62 | 0.62 | 0.75 | 0.75 | 0.75 | 0.88 | 0.88 | 1.00 | 1.12 | 1.25 | 1.38 | 1.50 | 1.75 | 2.00 | 2.25 | 2.50 | 2.81 | 3.12 | 3.44 | 3.75 | 4.38 | 5.00 | 5.62 | 6.25 | 6.88 | 7.50 | 8.12 | 8.75 | 9.38 | 10.00 |
| LTT(max)maksymalna długość gwintu łącznie z niepełnym wybiegiem | 0.62 | 0.77 | 0.80 | 0.83 | 0.99 | 1.00 | 1.05 | 1.19 | 1.27 | 1.50 | 1.71 | 1.94 | 2.17 | 2.38 | 2.82 | 3.25 | 3.69 | 4.12 | 4.65 | 5.09 | 5.65 | 6.08 | 7.13 | 8.11 | 8.99 | 10.00 | 10.87 | 11.75 | 12.63 | 13.50 | 14.37 | 15.25 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Wymiary podane w calach.
Oznaczanie
przykład zapisuPrzykład oznaczania śruby z łbem walcowym z gniazdem sześciokątnym, z gwintem calowym ½-13 (zwojów na cal), o długości nominalnej l = 2 cale, o własnościach mechanicznych wg ASTM A574:
Śruba z łbem walcowym z gniazdem sześciokątnym ANSI B18.3 – ½-13x2 – ASTM A574Opis
Śruba imbusowa wg normy ANSI B18.3 (~ISO4762), z gwintem częściowym (gładka część trzpienia poprawia pracę połączenia na ścinanie), w klasie własności 12.9 wg ISO 898-1 — do połączeń wysokoobciążonych. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Stosowana w budowie maszyn i oprzyrządowaniu — tam, gdzie łeb musi być kompaktowy, a dokręcanie odbywa się od góry.
Dostępny asortyment: w rozmiarach od 1/4-UNC do 3/4-UNC.
Specyfikacja produktu
9 pozycji| Klasa wytrzymałości | 12.9 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Typ łba | walcowy |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | calowy / rurowy |
| Norma | ANSI B18.3 (~ISO4762) |
| Rodzaj | Śruba imbusowa |
| Długość gwintu | niepełny gwint |
| Skok gwintu | UNC |
Wykonania ANSI B18.3 (~ISO4762)
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Śruba imbusowa ANSI B18.3 (~ISO4762), kl. 12.9, bez powłoki, niepełny gwint12.9 · Bez powłoki (surowe)to wykonanie | 12.9 · Bez powłoki (surowe) | 21/21 | wybierz wymiar |
| Śruba imbusowa ANSI B18.3 (~ISO4762), kl. 12.9, bez powłoki, pełny gwint12.9 · Bez powłoki (surowe) | 12.9 · Bez powłoki (surowe) | 25/25 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
ANSI B18.3 (~ISO4762) · 21 wariantów
od 66,36 zł
brutto / opak
