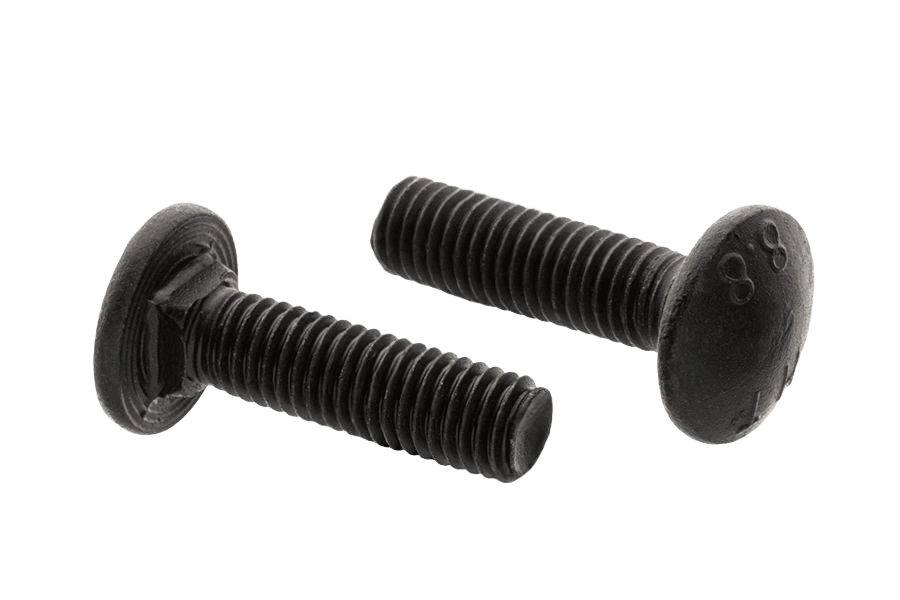

Śruba zamkowa z niskim zamkiem ISO 8678, kl. 8.8, cynk płatkowy czarny, pełny gwint
ISO 8678ISO 8678
OznaczenieISO 8678 · 8.8 · Cynk płatkowy czarny (fl Zn cz.)
Opis
Śruba zamkowa z niskim zamkiem wg normy ISO 8678, z gwintem na całej długości trzpienia, w klasie własności 8.8 wg ISO 898-1. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Podsadzenie pod łbem blokuje obrót — do połączeń drewno-metal dokręcanych z jednej strony.
Dostępny asortyment: w długościach 25–30 mm. W ofercie również w wykonaniu 8.8 ocynkowanym.
Dane techniczne
2 warianty| Klasa wytrzymałości | 8.8 |
|---|---|
| Pokrycie | Cynk płatkowy czarny (fl Zn cz.) |
| Układ rozmiaru | gwint metryczny |
| Norma | ISO 8678 |
| Rodzaj | Śruba zamkowa z niskim zamkiem |
| Klasa / materiał | 8.8 |
| Długość gwintu | pełny gwint |
| Rozmiar | M8 |
| Ilość w opakowaniu | 200 szt |
| Waga opakowania | 2,72 kg |
| Waga 1 szt | 13,6 g |
ISO 8678karta katalogowa
karta katalogowaŚruba zamkowa z niskim zamkiem · pełny gwint — wymiary i warunki techniczne wg ISO 8678
Wymiary i warunki techniczne wg ISO 8678
Karta normy ISO 8678Wymiary
wszystkie wartości w mm| Ød(nom) | M6 | M8 | M10 | M12 | M16 | M20 |
|---|---|---|---|---|---|---|
| Pskok gwintu | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 |
| b, l≤125 | 18 | 22 | 26 | 30 | 38 | 46 |
| b, 125<l≤200 | 44 | 52 | ||||
| Ødkśrednica łba | 14,2 | 18 | 22,3 | 26,6 | 35 | 43 |
| k1wysokość łba (część grzybkowa) | 3 | 3 | 4 | 4 | 5 | 5 |
| kwysokość łba wraz z podsadzeniem | 3,6 | 4,8 | 5,8 | 6,8 | 8,9 | 10,9 |
| sszerokość podsadzenia (kwadratu pod łbem) | 6,48 | 8,58 | 10,58 | 12,7 | 16,7 | 20,84 |
- b — długość gwintu, zależna od zakresu długości nominalnej l
- — brak wartości (w tej normie nie występują śruby tej średnicy w danym zakresie długości l)
Materiał i wykonanie
8 pozycjiMateriał
- Stal
- klasa własności: 8.8 wg ISO 898-1
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965
Tolerancje
- Klasa dokładności
- B
- Norma
- ISO 4759-1
Powłoki
- jak wytworzono, od klasy 8.8 czernione
- Powłoki galwaniczne
- wg ISO 4042
- Powłoki płatkowe
- wg ISO 10683
Oznaczanie
przykład zapisuPrzykład oznaczania: śruby z łbem grzybkowym z podsadzeniem, z małym łbem i krótkim podsadzeniem, z gwintem M10 o długości nominalnej l = 70 mm, klasy własności mechanicznych 8.8:
Śruba z łbem grzybkowym ISO 8678 – M 10x70 – 8.8Wykonania ISO 8678
5 wykonań| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Śruba zamkowa z niskim zamkiem ISO 8678, kl. 8.8, cynk płatkowy czarny, pełny gwint8.8 · Cynk płatkowy czarny (fl Zn cz.)to wykonanie | 8.8 · Cynk płatkowy czarny (fl Zn cz.) | — |
| Śruba zamkowa z niskim zamkiem ISO 8678, kl. 8.8, ocynk biały, pełny gwint8.8 · Ocynk galwaniczny biały (oc.B) | 8.8 · Ocynk galwaniczny biały (oc.B) | 26/26 |
| Śruba zamkowa z niskim zamkiem ISO 8678, kl. 8.8, cynk płatkowy, niepełny gwint8.8 · Cynk płatkowy srebrny (fl Zn) | 8.8 · Cynk płatkowy srebrny (fl Zn) | — |
| Śruba zamkowa z niskim zamkiem ISO 8678, kl. 8.8, ocynk biały, niepełny gwint8.8 · Ocynk galwaniczny biały (oc.B) | 8.8 · Ocynk galwaniczny biały (oc.B) | — |
| Śruba zamkowa z niskim zamkiem ISO 8678, kl. 8.8, cynk płatkowy, pełny gwint8.8 · Cynk płatkowy srebrny (fl Zn) | 8.8 · Cynk płatkowy srebrny (fl Zn) | 24/25 |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
