Wymiary (mm)
P — skok gwintub — długość gwintu, zależna od zakresu długości nominalnej l— — brak wartości (w tej normie nie występują śruby tej średnicy w danym zakresie długości l)Ødk — średnica łbak1 — wysokość łba (część grzybkowa)k — wysokość łba wraz z podsadzeniems — szerokość podsadzenia (kwadratu pod łbem)
Materiał i wykonanie
Materiał
| Stal | klasa własności: 8.8 wg ISO 898-1 |
|---|
Gwint
| Tolerancja | 6g |
|---|
| Norma | ISO 261, ISO 965 |
|---|
Tolerancje
| Klasa dokładności | B |
|---|
| Norma | ISO 4759-1 |
|---|
Powłoki
| jak wytworzono, od klasy 8.8 czernione |
|---|
| Powłoki galwaniczne | wg ISO 4042 |
|---|
| Powłoki płatkowe | wg ISO 10683 |
|---|
Oznaczanie
Przykład oznaczania: śruby z łbem grzybkowym z podsadzeniem, z małym łbem i krótkim podsadzeniem, z gwintem M10 o długości nominalnej l = 70 mm, klasy własności mechanicznych 8.8:
Śruba z łbem grzybkowym ISO 8678 – M 10x70 – 8.8.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | ISO 8678 |
|---|

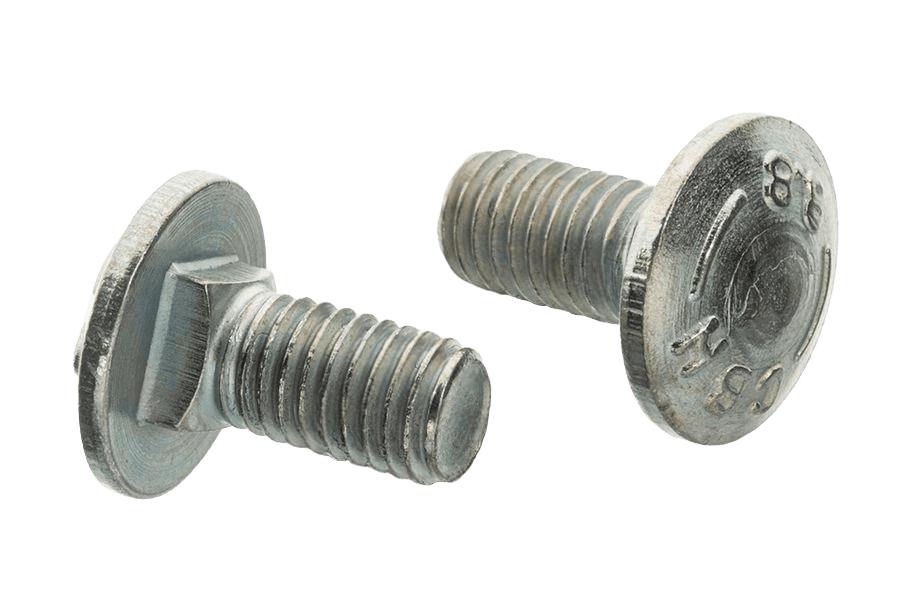

| Rodzaj | Śr. zamkowa z niskim zamkiem |
|---|
| Klasa / materiał | 8.8 |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Długość gwintu | pełny gwint |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
| Odmiana | pgw |
|---|
