Wymiary (mm)
— wymiary nie zalecane* — wymiary wg starej normy DINDla części średnic dostępny jest dodatkowy (alternatywny) skok gwintu przy tej samej średnicy nominalnej, np. M10x1 / M10x1,25, M20x1,5 / M20x2, M24x2 / M24x1,5 — wymiary b, k, s są dla nich identyczne.b min — orientacyjna długość gwintu wg przedziału długości lk — wysokość łbas — rozmiar klucza
Materiał i wykonanie
Materiał
| Stal | klasa własności: d ≤ 39 mm: 5.6, 8.8, 10.9 wg ISO 898-1; d > 39 mm: wg uzgodnienia |
|---|
| Stal nierdzewna | d ≤ 20 mm: A2-70, A4-70; 20 mm < d ≤ 39 mm: A2-50, A4-50 wg ISO 3506-1; d > 39 mm: wg uzgodnienia |
|---|
| Metale nieżelazne | wg ISO 8839 |
|---|
Gwint
| Tolerancja | 6g |
|---|
| Norma | ISO 261, ISO 965 |
|---|
Tolerancje
| Klasa dokładności | A dla d ≤ M24 i l ≤ 10d lub 150 mm; B dla d > M24 i l > 10d lub 150 mm |
|---|
| Norma | ISO 4759-1 |
|---|
Powierzchnia / powłoka
| jak wytworzono, od klasy 8.8 czernione |
|---|
| Powłoki galwaniczne | wg ISO 4042 |
|---|
| Powłoki płatkowe | wg ISO 10683 |
|---|
| Powłoki ogniowe | wg ISO 10684 |
|---|
Oznaczanie
Przykład oznaczania: śruba z łbem sześciokątnym z gwintem drobnozwojnym M12x1,5, o długości nominalnej l = 80 mm, klasy własności 8.8:
Śruba z łbem sześciokątnym DIN 960 - M12x1,5 x 80 - 8.8.

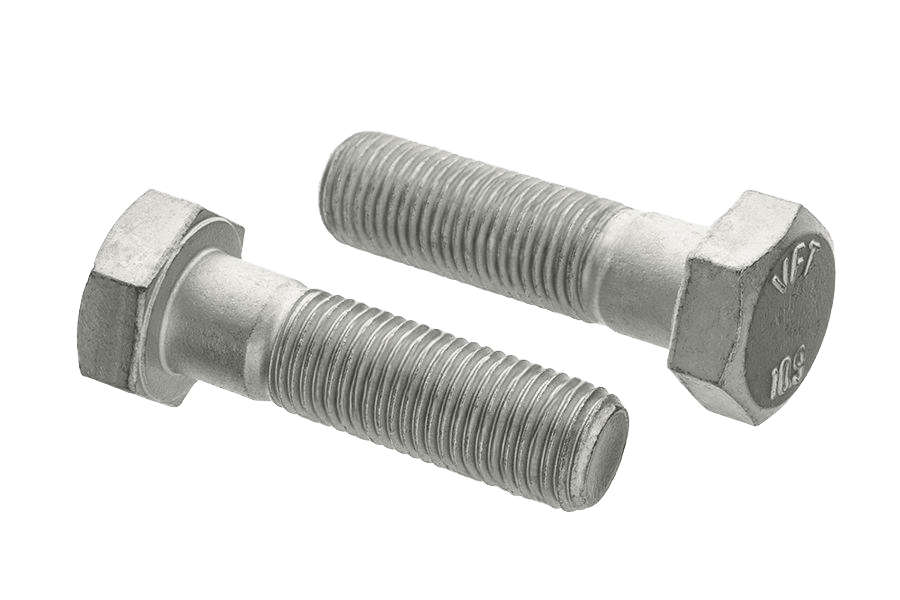

Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | DIN 960 |
|---|
| Rodzaj | Śruba |
|---|
| Klasa / materiał | 10.9 |
|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
|---|
| Typ łba | sześciokątny |
|---|
| Napęd | klucz (zewn. 6-kąt) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
