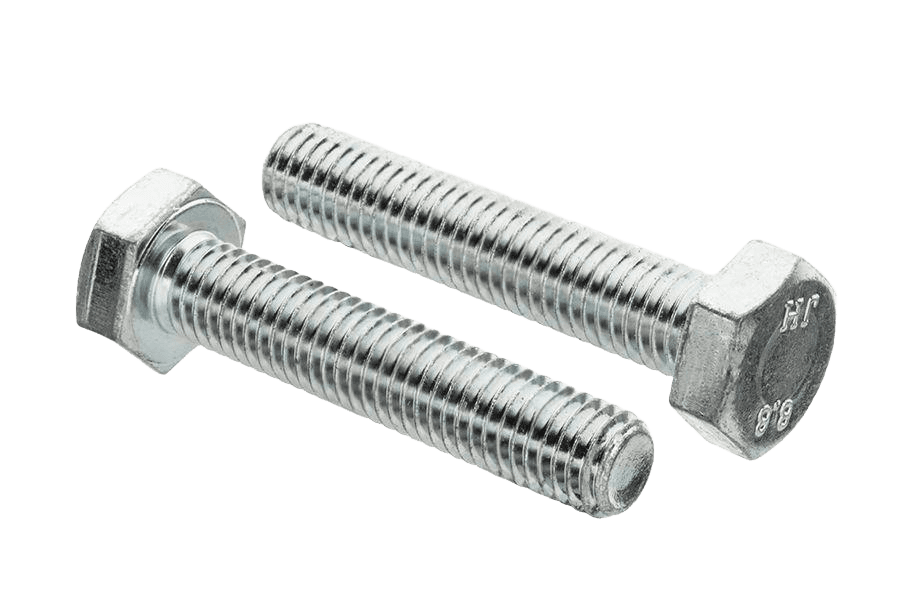

Śruba 8.8 oc.B DIN 933

Rys. techniczny · DIN 933

Wybierz rozmiar i długość

Rozmiar → Długość ↓	M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24	M27	M30	M33	M36	M42
6		—	—		—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
8					—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
10					—			—	—	—	—	—	—	—	—	—	—	—	—
12					—				—	—	—	—	—	—	—	—	—	—	—
14	—		—		—			—	—	—	—	—	—	—	—	—	—	—	—
16									—	—	—	—	—	—	—	—	—	—	—
18	—				—		—	—	—	—	—	—	—	—	—	—	—	—	—
20									—		—	—	—	—	—	—	—	—	—
25											—	—	—	—	—	—	—	—	—
30													—	—	—	—	—	—	—
35	—	—									—		—	—	—	—	—	—	—
40											—				—	—	—	—	—
45	—				—						—		—		—	—	—	—	—
50	—	—												—	—		—	—	—
55	—	—			—						—				—	—	—	—	—
60	—	—									—						—	—	—
65	—	—	—	—	—								—		—	—	—	—	—
70	—	—			—								—				—	—	—
75	—	—	—	—	—				—		—		—	—	—	—	—	—	—
80	—	—	—								—						—
85	—	—	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—
90	—	—	—		—						—				—			—	—
100	—	—	—		—		—
110	—	—	—	—	—				—		—		—		—	—	—	—	—
120	—	—	—		—	—						—
130	—	—	—	—	—	—			—		—	—	—	—	—	—	—	—	—
140	—	—	—	—	—			—
150	—	—	—	—	—				—		—		—	—	—	—	—	—	—
160	—	—	—	—	—	—					—		—				—
180	—	—	—	—	—	—	—	—	—		—		—		—		—		—
200	—	—	—	—	—	—		—	—		—		—		—
240	—	—	—	—	—	—	—	—	—	—	—		—		—		—	—	—

wybrany dostępny zapytaj o dostępność

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 933karta katalogowa

Wymiary i warunki techniczne wg DIN 933

Ød(nom)	M3	M4	M5	M6	(M7)	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	(M45)	M48	(M52)
P	0,5	0,7	0,8	1	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	3,5	4	4	4,5	4,5	5	5
k	2	2,8	3,5	4	4,8	5,3	6,4	7,5	8,8	10	11,5	12,5	14	15	17	18,7	21	22,5	25	26	28	30	33
s	5,5	7	8	10	11	13	17*	19*	22*	24	27	30	32*	36	41	46	50	55	60	65	70	75	80

— wymiary nie zalecane* — wymiary wg starej normy DINP — skok gwintuk — wysokość łbas — rozmiar kluczaØd — średnica nominalna gwintu

Stal	klasa własności: d ≤ M39: 5.6, 8.8, 10.9 wg ISO 898-1; d > M39 wg uzgodnienia
Stal nierdzewna	d ≤ M20: A2-70, A4-70; M20 < d ≤ M39: A2-50, A4-50, C3, C4 wg ISO 3506-1; d > M39 wg uzgodnienia
Metale nieżelazne	wg ISO 8839

Tolerancja	6g
Norma	ISO 261, ISO 965

Klasa dokładności	A dla d ≤ M24 i l ≤ 10d lub 150 mm; B dla d > M24 lub l > 10d
Norma	ISO 4759-1

	jak wytworzono, od klasy 8.8 czernione
Powłoki galwaniczne	wg ISO 4042
Powłoki płatkowe	wg ISO 10683
Powłoki ogniowe	wg ISO 10684

Przykład oznaczania: śruba z łbem sześciokątnym z gwintem na całej długości M12, o długości nominalnej l = 80 mm, klasy własności 8.8:

Śruba z łbem sześciokątnym DIN 933 - M12 x 80 - 8.8.

Normy powiązane: ISO 4017, PN 82105.
