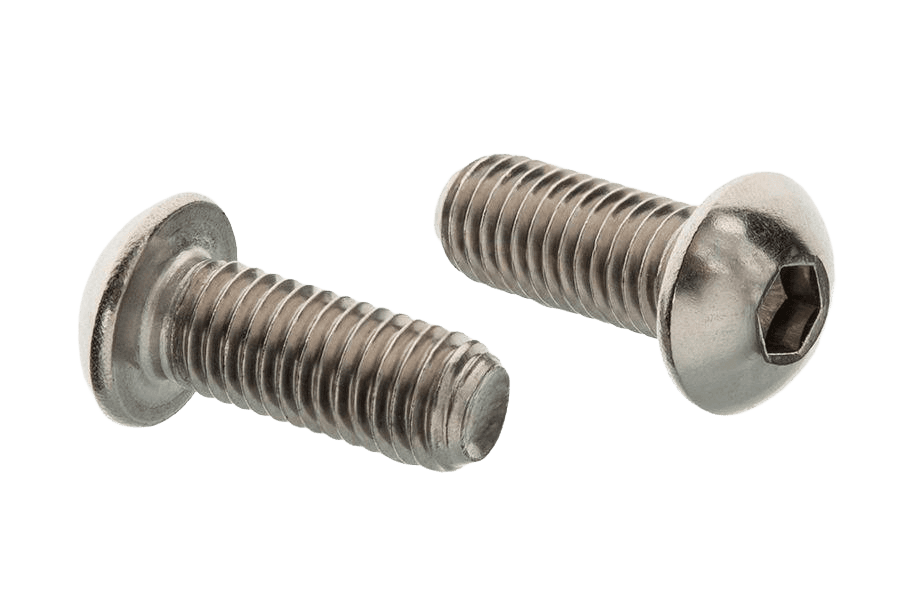

Śruba grzybkowa ISO 7380-1, stal nierdzewna A2-70, pełny gwint
ISO 7380-1ISO 7380-1
Zdjęcie 1 z 2
OznaczenieISO 7380-1 · A2-70 · stal nierdzewna A2
- Klasa wytrzymałości
- A2-70
- Materiał wyrobu
- stal nierdzewna A2
- Typ łba
- grzybkowy (kulisty)
- Napęd
- gniazdo 6-kątne (imbus)
Wybierz rozmiar
średnica × długość107 wariantów normy · 51 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 4–12 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 | 100 | 110 | 120 | 130 | 140 | 160 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3s 2 | Rozmiar M3, Długość 18: nie ma w normie | Rozmiar M3, Długość 35: nie ma w normie | Rozmiar M3, Długość 40: nie ma w normie | Rozmiar M3, Długość 45: nie ma w normie | Rozmiar M3, Długość 50: nie ma w normie | Rozmiar M3, Długość 55: nie ma w normie | Rozmiar M3, Długość 60: nie ma w normie | Rozmiar M3, Długość 70: nie ma w normie | Rozmiar M3, Długość 80: nie ma w normie | Rozmiar M3, Długość 100: nie ma w normie | Rozmiar M3, Długość 110: nie ma w normie | Rozmiar M3, Długość 120: nie ma w normie | Rozmiar M3, Długość 130: nie ma w normie | Rozmiar M3, Długość 140: nie ma w normie | Rozmiar M3, Długość 160: nie ma w normie | |||||||||||
| M4s 2,5 | Rozmiar M4, Długość 4: nie ma w normie | Rozmiar M4, Długość 45: nie ma w normie | Rozmiar M4, Długość 55: nie ma w normie | Rozmiar M4, Długość 60: nie ma w normie | Rozmiar M4, Długość 70: nie ma w normie | Rozmiar M4, Długość 80: nie ma w normie | Rozmiar M4, Długość 100: nie ma w normie | Rozmiar M4, Długość 110: nie ma w normie | Rozmiar M4, Długość 120: nie ma w normie | Rozmiar M4, Długość 130: nie ma w normie | Rozmiar M4, Długość 140: nie ma w normie | Rozmiar M4, Długość 160: nie ma w normie | ||||||||||||||
| M5s 3 | Rozmiar M5, Długość 4: nie ma w normie | Rozmiar M5, Długość 5: nie ma w normie | Rozmiar M5, Długość 55: nie ma w normie | Rozmiar M5, Długość 60: nie ma w normie | Rozmiar M5, Długość 70: nie ma w normie | Rozmiar M5, Długość 80: nie ma w normie | Rozmiar M5, Długość 100: nie ma w normie | Rozmiar M5, Długość 110: nie ma w normie | Rozmiar M5, Długość 120: nie ma w normie | Rozmiar M5, Długość 130: nie ma w normie | Rozmiar M5, Długość 140: nie ma w normie | Rozmiar M5, Długość 160: nie ma w normie | ||||||||||||||
| M6s 4 | Rozmiar M6, Długość 4: nie ma w normie | Rozmiar M6, Długość 5: nie ma w normie | Rozmiar M6, Długość 6: nie ma w normie | Rozmiar M6, Długość 55: nie ma w normie | Rozmiar M6, Długość 70: nie ma w normie | Rozmiar M6, Długość 80: nie ma w normie | Rozmiar M6, Długość 100: nie ma w normie | Rozmiar M6, Długość 110: nie ma w normie | Rozmiar M6, Długość 120: nie ma w normie | Rozmiar M6, Długość 130: nie ma w normie | Rozmiar M6, Długość 140: nie ma w normie | Rozmiar M6, Długość 160: nie ma w normie | ||||||||||||||
| M8s 5 | Rozmiar M8, Długość 4: nie ma w normie | Rozmiar M8, Długość 5: nie ma w normie | Rozmiar M8, Długość 6: nie ma w normie | Rozmiar M8, Długość 8: nie ma w normie | Rozmiar M8, Długość 55: nie ma w normie | Rozmiar M8, Długość 120: nie ma w normie | Rozmiar M8, Długość 130: nie ma w normie | Rozmiar M8, Długość 140: nie ma w normie | Rozmiar M8, Długość 160: nie ma w normie | |||||||||||||||||
| M10s 6 | Rozmiar M10, Długość 4: nie ma w normie | Rozmiar M10, Długość 5: nie ma w normie | Rozmiar M10, Długość 6: nie ma w normie | Rozmiar M10, Długość 8: nie ma w normie | Rozmiar M10, Długość 10: nie ma w normie | Rozmiar M10, Długość 12: nie ma w normie | Rozmiar M10, Długość 14: nie ma w normie | Rozmiar M10, Długość 18: nie ma w normie | Rozmiar M10, Długość 55: nie ma w normie | Rozmiar M10, Długość 110: nie ma w normie | ||||||||||||||||
| M12s 8 | Rozmiar M12, Długość 4: nie ma w normie | Rozmiar M12, Długość 5: nie ma w normie | Rozmiar M12, Długość 6: nie ma w normie | Rozmiar M12, Długość 8: nie ma w normie | Rozmiar M12, Długość 10: nie ma w normie | Rozmiar M12, Długość 12: nie ma w normie | Rozmiar M12, Długość 14: nie ma w normie | Rozmiar M12, Długość 18: nie ma w normie | Rozmiar M12, Długość 110: nie ma w normie | Rozmiar M12, Długość 120: nie ma w normie | Rozmiar M12, Długość 130: nie ma w normie | Rozmiar M12, Długość 140: nie ma w normie | Rozmiar M12, Długość 160: nie ma w normie | |||||||||||||
| M16 | Rozmiar M16, Długość 4: nie ma w normie | Rozmiar M16, Długość 5: nie ma w normie | Rozmiar M16, Długość 6: nie ma w normie | Rozmiar M16, Długość 8: nie ma w normie | Rozmiar M16, Długość 10: nie ma w normie | Rozmiar M16, Długość 12: nie ma w normie | Rozmiar M16, Długość 14: nie ma w normie | Rozmiar M16, Długość 16: nie ma w normie | Rozmiar M16, Długość 18: nie ma w normie | Rozmiar M16, Długość 35: nie ma w normie | Rozmiar M16, Długość 45: nie ma w normie | Rozmiar M16, Długość 80: nie ma w normie | Rozmiar M16, Długość 100: nie ma w normie | Rozmiar M16, Długość 110: nie ma w normie | Rozmiar M16, Długość 120: nie ma w normie | Rozmiar M16, Długość 130: nie ma w normie | Rozmiar M16, Długość 140: nie ma w normie | Rozmiar M16, Długość 160: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 7380-1karta katalogowa
karta katalogowaŚruba grzybkowa · grzybkowy (kulisty) · pełny gwint — wymiary i warunki techniczne wg ISO 7380-1
Wymiary i warunki techniczne wg ISO 7380-1
Karta normy ISO 7380-1Wymiary
wszystkie wartości w mm| Indeks | Pskok gwintu | dk (max) | dk (min) | k (max) | k (min) | sklucz imbusowy |
|---|---|---|---|---|---|---|
| M3 | 0,5 | 5,7 | 5,4 | 1,65 | 1,4 | 2 |
| M4 | 0,7 | 7,6 | 7,24 | 2,2 | 1,95 | 2,5 |
| M5 | 0,8 | 9,5 | 9,14 | 2,75 | 2,5 | 3 |
| M6 | 1 | 10,5 | 10,07 | 3,3 | 3 | 4 |
| M8 | 1,25 | 14 | 13,57 | 4,4 | 4,1 | 5 |
| M10 | 1,5 | 17,5 | 17,07 | 5,5 | 5,2 | 6 |
| M12 | 1,75 | 21 | 20,48 | 6,6 | 6,24 | 8 |
| M16 | 2 | 28 | 27,48 | 8,8 | 8,44 | 10 |
| Wymiar | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 |
| dk (max) | 5,7 | 7,6 | 9,5 | 10,5 | 14 | 17,5 | 21 | 28 |
| dk (min) | 5,4 | 7,24 | 9,14 | 10,07 | 13,57 | 17,07 | 20,48 | 27,48 |
| k (max) | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | 8,8 |
| k (min) | 1,4 | 1,95 | 2,5 | 3 | 4,1 | 5,2 | 6,24 | 8,44 |
| sklucz imbusowy | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- dk — średnica łba
- k — wysokość łba
Wymagania i powołane normy
11 pozycjiMateriał
- Stal
- klasy własności mechanicznych 8.8, 10.9, 12.9 wg ISO 898-1; wymagania ogólne wg ISO 8892
- Stal nierdzewna
- A2-50, A2-70, A3-50, A3-70, A4-50, A4-70, A5-50, A5-70 wg ISO 3506-1; wymagania ogólne wg ISO 8892
Gwint
- Tolerancja
- 5g6g dla klasy własności mechanicznych 12.9; 6g dla innych klas własności
- Norma
- ISO 261, ISO 965-2, ISO 965-3
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie i/lub powłoka
- według procesu wytwarzania
- Powłoki elektrolityczne
- wg ISO 4042
- Nieelektrolityczne powłoki płatkowe cynkowe
- wg ISO 10683
Nieciągłość powierzchni
- ograniczenia wg ISO 6157-1 oraz ISO 6157-3 dla klasy własności mechanicznych 12.9
Odbiór
- procedura odbioru wg ISO 3269
Minimalne obciążenia niszczące rozciągające (80% wartości wg ISO 898-1, śruby z gwintem na całej długości)
24 pozycjeKlasa własności 8.8
- M3
- 3 220 N
- M4
- 5 620 N
- M5
- 9 080 N
- M6
- 12 900 N
- M8
- 23 400 N
- M10
- 37 100 N
- M12
- 53 900 N
- M16
- 100 000 N
Klasa własności 10.9
- M3
- 4 180 N
- M4
- 7 300 N
- M5
- 11 800 N
- M6
- 16 700 N
- M8
- 30 500 N
- M10
- 48 200 N
- M12
- 70 200 N
- M16
- 130 000 N
Klasa własności 12.9
- M3
- 4 190 N
- M4
- 8 560 N
- M5
- 13 800 N
- M6
- 19 600 N
- M8
- 35 700 N
- M10
- 56 600 N
- M12
- 82 400 N
- M16
- 154 000 N
Oznaczanie
przykład zapisuPrzykład oznaczenia: śruba z łbem wypukłym z gniazdem sześciokątnym, z gwintem M12 o długości nominalnej l = 40 mm, klasy własności mechanicznych 12.9:
Śruba z łbem wypukłym z gniazdem sześciokątnym ISO 7380-1 – M12x40 – 12.9Opis
Śruba grzybkowa wg normy ISO 7380-1, z gwintem na całej długości trzpienia, ze stali nierdzewnej A2-70 — odpornej na korozję, do zastosowań zewnętrznych. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarach od M3 do M12 i długościach 6–60 mm. W ofercie również w wykonaniu 10.9 ocynkowanym, 10.9 surowym i 10.9 z ocynkiem płatkowym.
Specyfikacja produktu
8 pozycji| Klasa wytrzymałości | A2-70 |
|---|---|
| Materiał wyrobu | stal nierdzewna A2 |
| Typ łba | grzybkowy (kulisty) |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Norma | ISO 7380-1 |
| Rodzaj | Śruba grzybkowa |
| Długość gwintu | pełny gwint |
Wykonania ISO 7380-1
13 wykonańNa stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
ISO 7380-1 · 51 wariantów
od 7,36 zł
brutto / opak
