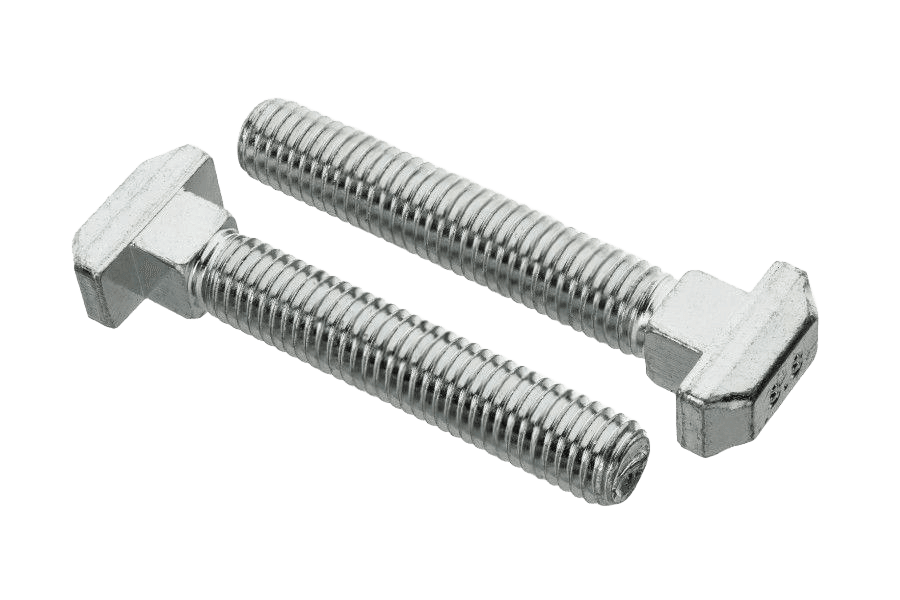

Śruba młoteczkowa do profili N 10 AN 603, kl. 8.8, ocynk biały
AN 603AN 603
OznaczenieAN 603 · 8.8 · Ocynk galwaniczny biały (oc.B)
Opis
Śruba młoteczkowa wg normy AN 603, w klasie własności 8.8 wg ISO 898-1. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dane techniczne
2 warianty| Klasa wytrzymałości | 8.8 |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Typ łba | młoteczkowy / teowy |
| Układ rozmiaru | gwint metryczny |
| Norma | AN 603 |
| Rodzaj | Śruba młoteczkowa |
| Klasa / materiał | 8.8 |
| Rozmiar | M8 |
| Rowek profilu | N10 |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 1,45 kg |
| Waga 1 szt | 14,5 g |
AN 603karta katalogowa
karta katalogowaŚruba młoteczkowa · młoteczkowy / teowy — wymiary i warunki techniczne wg AN 603
Wymiary i warunki techniczne wg AN 603
Karta normy AN 603Wymiary
wszystkie wartości w mm| Rowek | N8 | N8 | N8 | N10 |
|---|---|---|---|---|
| Ød | M6 | M8 | M8 | M8 |
| a(nom)wysokość podsadzenia łba w rowku profilu | 1,5 | 1,5 | 3,0 | 3,0 |
| h(nom)wysokość trzonu gładkiego pod łbem | 4,5 | 4,5 | 4,5 | 5,8 |
| k(nom)wysokość łba | 16,4 | 16,4 | 16,4 | 19,4 |
| s(nom)szerokość łba | 8,0 | 8,0 | 8,0 | 8,5 |
- Rowekoznaczenie rowka (szczeliny) profilu aluminiowego, do którego przeznaczona jest śruba
- Ø d — średnica nominalna gwintu
Przekrój rowka montażowego profilu aluminiowego

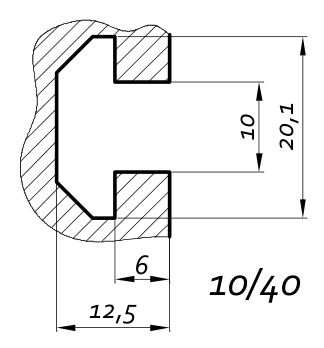

2 ilustracjeRowek N10 (typ 10/40) · głębokość rowka 20,1 mm, szerokość wewnętrzna 10 mm, szerokość szczeliny 6 mm, szerokość otworu zewnętrznego 12,5 mm

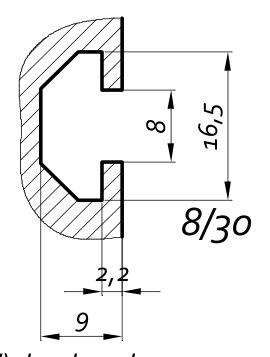

Rowek N8 (typ 8/30) · głębokość rowka 16,5 mm, szerokość wewnętrzna 8 mm, szerokość szczeliny 2,2 mm, szerokość otworu zewnętrznego 9 mm
Materiał i wykonanie
4 pozycjeMateriał
- Stal
- stal niestopowa (węglowa), klasa własności 8.8 wg ISO 898-1
Gwint
- Typ
- metryczny zwykły wg ISO 965, ISO 261
- Tolerancja
- 6g
Powierzchnia / powłoka
- powłoka cynkowa galwaniczna, min. 5 µm, A2K wg ISO 4042, Cr3+
Oznaczanie
przykład zapisuPrzykład oznaczania śruby z łbem młoteczkowym do profili aluminiowych, na rowek N8, o średnicy gwintu M8, wysokości podsadzenia a = 3 mm i długości nominalnej l = 30 mm:
Śruba z łbem młoteczkowym AN 603 - M8 x3 x30Wykonania AN 603
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Śruba młoteczkowa do profili N 10 AN 603, kl. 8.8, ocynk biały8.8 · Ocynk galwaniczny biały (oc.B)to wykonanie | 8.8 · Ocynk galwaniczny biały (oc.B) | — |
| Śruba młoteczkowa do profili N 8 AN 603, kl. 8.8, ocynk biały8.8 · Ocynk galwaniczny biały (oc.B) | 8.8 · Ocynk galwaniczny biały (oc.B) | 3/3 |
| Śruba młoteczkowa do profili N 10x40x3 AN 603, kl. 8.8, ocynk biały8.8 · Ocynk galwaniczny biały (oc.B) | 8.8 · Ocynk galwaniczny biały (oc.B) | — |
| Śruba młoteczkowa do profili N 10x20x3 AN 603, kl. 8.8, ocynk biały8.8 · Ocynk galwaniczny biały (oc.B) | 8.8 · Ocynk galwaniczny biały (oc.B) | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
