AN 603karta katalogowa

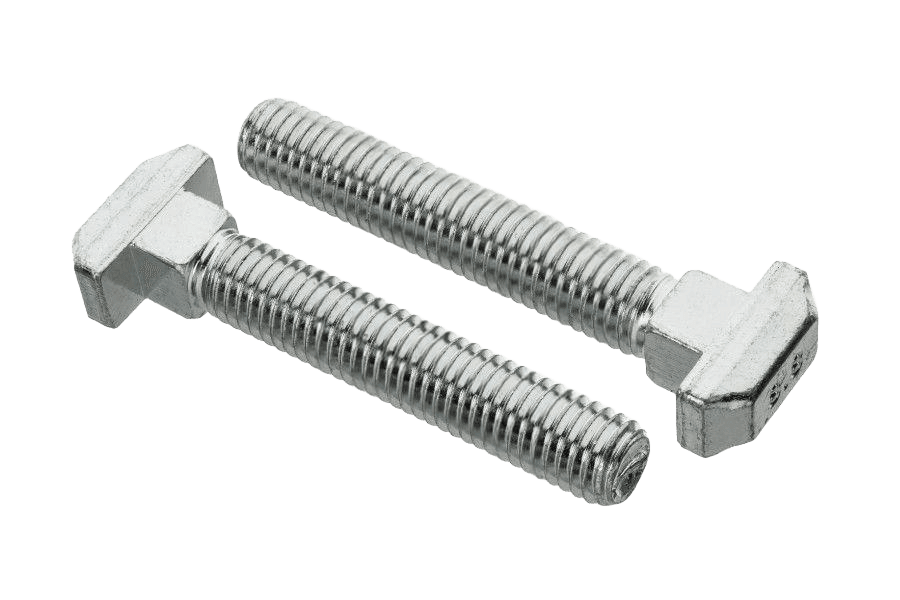

Śruba młoteczk.
Wymiary i warunki techniczne wg AN 603
Wymiary (mm)wybrany rozmiar: 3 × M8x40
| Rowek | N8 | N8 | N8 | N10 |
|---|---|---|---|---|
| Ød | M6 | M8 | M8 | M8 |
| a(nom) | 1,5 | 1,5 | 3,0 | 3,0 |
| h(nom) | 4,5 | 4,5 | 4,5 | 5,8 |
| k(nom) | 16,4 | 16,4 | 16,4 | 19,4 |
| s(nom) | 8,0 | 8,0 | 8,0 | 8,5 |
Rowek — oznaczenie rowka (szczeliny) profilu aluminiowego, do którego przeznaczona jest śrubaØ d — średnica nominalna gwintua(nom) — wysokość podsadzenia łba w rowku profiluh(nom) — wysokość trzonu gładkiego pod łbemk(nom) — wysokość łbas(nom) — szerokość łba
Materiał i wykonanie
Materiał
| Stal | stal niestopowa (węglowa), klasa własności 8.8 wg ISO 898-1 |
|---|
Gwint
| Typ | metryczny zwykły wg ISO 965, ISO 261 |
|---|---|
| Tolerancja | 6g |
Powierzchnia / powłoka
| powłoka cynkowa galwaniczna, min. 5 µm, A2K wg ISO 4042, Cr3+ |
Oznaczanie
Przykład oznaczania śruby z łbem młoteczkowym do profili aluminiowych, na rowek N8, o średnicy gwintu M8, wysokości podsadzenia a = 3 mm i długości nominalnej l = 30 mm:
Śruba z łbem młoteczkowym AN 603 - M8 x3 x30
Specyfikacja produktu
| Długość | 3 |
|---|---|
| Gwint | M8x40 |
| Norma | AN 603 |
| Rodzaj | Śruba młoteczk. |
| Klasa / materiał | 8.8 |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rozmiar | M8 |
| Typ łba | młoteczkowy / teowy |
| Napęd | (inne) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | N 10- |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 1,88 kg |
| Waga 1 szt | 18,8 g |
