Wymiary (mm)
— wymiary nie zalecaned — oznaczenie wielkości śruby (średnica gwintu nominalnego)b(min) — minimalna długość gwintu, w zależności od długości nominalnej lds(k6) — średnica trzpienia pasowanego (pole tolerancji k6)k — wysokość łbas(nom) — rozmiar klucza (rozwartość na płasko); dla M10, M12, (M14) i (M22) karta podaje dwie dopuszczalne wartości
Warunki techniczne
Gwint
| Tolerancja | 6g |
|---|
| Norma | DIN 13-12, DIN 13-15 |
|---|
Własności mechaniczne
| Stal | ≤ M39: 8.8; > M39: według uzgodnień (norma: DIN ISO 898-1) |
|---|
| Stal nierdzewna | ≤ M20: A2-70; M20 < d ≤ M39: A2-50; > M39: według uzgodnień (norma: DIN 267-11) |
|---|
| Metale nieżelazne | np. CU2, CU3 (norma: DIN 267-18) |
|---|
Tolerancje
| Klasa dokładności | ≤ M10: A; ≥ M12: B |
|---|
| Norma | DIN ISO 4759-1 |
|---|
Wykończenie i/lub powłoka
| Stal | jak wytworzono; od klasy własności 8.8 czernione (termicznie lub chemicznie) |
|---|
| Stal nierdzewna | bez powłoki |
|---|
| Metale nieżelazne | bez powłoki |
|---|
| Chropowatość powierzchni | DIN 267-2 |
|---|
| Nieciągłości powierzchni | DIN 267-19 |
|---|
| Powłoki galwaniczne | DIN 267-9 |
|---|
| Powłoki ogniowe | DIN 267-10 |
|---|
Odbiór
| Procedura odbioru | DIN 267-5 |
|---|
Oznaczanie
Przykład oznaczania: śruba pasowana z łbem sześciokątnym z gwintem M20, o długości nominalnej l = 100 mm, klasie własności mechanicznych 8.8 oraz klasie dokładności A:
Śruba pasowana DIN 609 – M20 x 100 – 8.8 - A.
Normy powiązane: PN 82342.

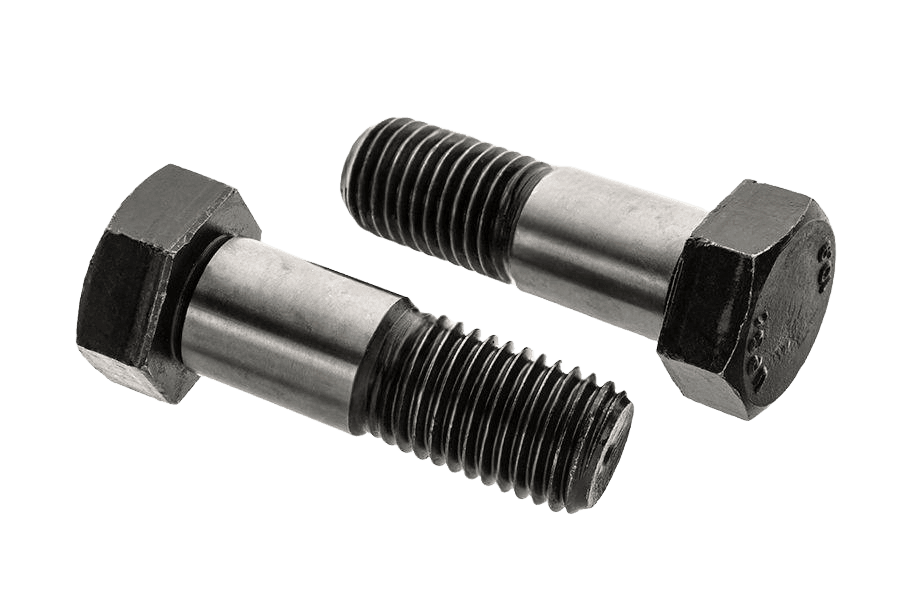

Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | DIN 609 |
|---|
| Rodzaj | Śruba pasowana |
|---|
| Klasa / materiał | 10.9 |
|---|
| Pokrycie | Bez powłoki (surowe) |
|---|
| Typ łba | sześciokątny |
|---|
| Napęd | klucz (zewn. 6-kąt) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
