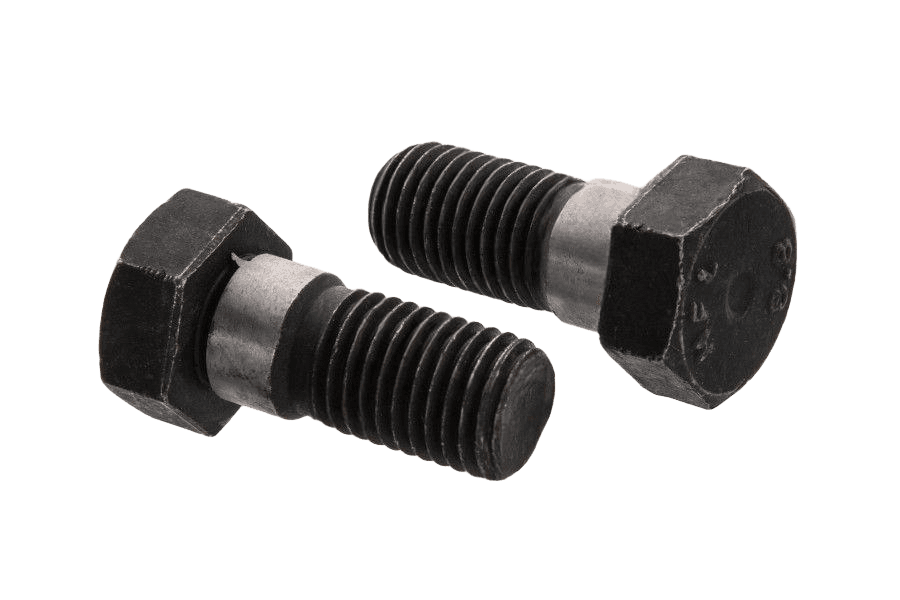

Śruba pasowana DIN 609, kl. 8.8, bez powłoki
DIN 609DIN 609normy powiązane PN 82342
Zdjęcie 1 z 2
OznaczenieDIN 609 · 8.8 · Bez powłoki (surowe)
- Klasa wytrzymałości
- 8.8
- Pokrycie
- Bez powłoki (surowe)
- Typ łba
- sześciokątny
- Napęd
- klucz (zewn. 6-kąt)
Wybierz rozmiar
średnica × długość27 wariantów normy · 3 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 30–55 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 100 | 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M8 | Rozmiar M8, Długość 40: nie ma w normie | Rozmiar M8, Długość 45: nie ma w normie | Rozmiar M8, Długość 55: nie ma w normie | Rozmiar M8, Długość 65: nie ma w normie | Rozmiar M8, Długość 70: nie ma w normie | Rozmiar M8, Długość 75: nie ma w normie | Rozmiar M8, Długość 80: nie ma w normie | Rozmiar M8, Długość 100: nie ma w normie | Rozmiar M8, Długość 120: nie ma w normie | ||||
| M14 | Rozmiar M14, Długość 30: nie ma w normie | Rozmiar M14, Długość 45: nie ma w normie | Rozmiar M14, Długość 50: nie ma w normie | Rozmiar M14, Długość 55: nie ma w normie | Rozmiar M14, Długość 60: nie ma w normie | Rozmiar M14, Długość 65: nie ma w normie | Rozmiar M14, Długość 70: nie ma w normie | Rozmiar M14, Długość 75: nie ma w normie | Rozmiar M14, Długość 80: nie ma w normie | Rozmiar M14, Długość 100: nie ma w normie | Rozmiar M14, Długość 120: nie ma w normie | ||
| M16 | Rozmiar M16, Długość 30: nie ma w normie | Rozmiar M16, Długość 35: nie ma w normie | Rozmiar M16, Długość 100: nie ma w normie | Rozmiar M16, Długość 120: nie ma w normie | |||||||||
| M20 | Rozmiar M20, Długość 30: nie ma w normie | Rozmiar M20, Długość 35: nie ma w normie | Rozmiar M20, Długość 40: nie ma w normie | Rozmiar M20, Długość 75: nie ma w normie | |||||||||
| M24 | Rozmiar M24, Długość 30: nie ma w normie | Rozmiar M24, Długość 35: nie ma w normie | Rozmiar M24, Długość 40: nie ma w normie | Rozmiar M24, Długość 45: nie ma w normie | Rozmiar M24, Długość 50: nie ma w normie | Rozmiar M24, Długość 55: nie ma w normie | Rozmiar M24, Długość 60: nie ma w normie | Rozmiar M24, Długość 65: nie ma w normie | Rozmiar M24, Długość 100: nie ma w normie | Rozmiar M24, Długość 120: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 609karta katalogowa
karta katalogowaŚruba pasowana · sześciokątny — wymiary i warunki techniczne wg DIN 609
Wymiary i warunki techniczne wg DIN 609
Karta normy DIN 609Wymiary
wszystkie wartości w mm| d | b(min), l ≤ 50 | b(min), 50 < l ≤ 150 | b(min), l > 150 | ds(k6) | k | s(nom) |
|---|---|---|---|---|---|---|
| M8 | 14,5 | 16,5 | 21,5 | 9 | 5,3 | 13 |
| M10 | 17,5 | 19,5 | 24,5 | 11 | 6,4 | 16 / 17 |
| M12 | 20,5 | 22,5 | 27,5 | 13 | 7,5 | 18 / 19 |
| (M14) | 22 | 24 | 29 | 15 | 8,8 | 21 / 22 |
| M16 | 25 | 27 | 32 | 17 | 10 | 24 |
| (M18) | 27,5 | 29,5 | 34,5 | 19 | 11,5 | 27 |
| M20 | 28,5 | 30,5 | 35,5 | 21 | 12,5 | 30 |
| (M22) | 32,5 | 34,5 | 39,5 | 23 | 14 | 32 / 34 |
| M24 | 36,5 | 41,5 | 25 | 15 | 36 | |
| (M27) | 39,5 | 44,5 | 28 | 17 | 41 | |
| M30 | 43 | 48 | 32 | 19 | 46 | |
| (M33) | 45 | 50 | 34 | 21 | 50 | |
| (M36) | 49 | 54 | 38 | 22 | 55 | |
| M39 | 51 | 56 | 40 | 25 | 60 |
- ds(k6)
- średnica trzpienia pasowanego (pole tolerancji k6)
- k
- wysokość łba
- s(nom)
- rozmiar klucza (rozwartość na płasko); dla M10, M12, (M14) i (M22) karta podaje dwie dopuszczalne wartości
| d | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | (M36) | M39 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b(min), l ≤ 50 | 14,5 | 17,5 | 20,5 | 22 | 25 | 27,5 | 28,5 | 32,5 | ||||||
| b(min), 50 < l ≤ 150 | 16,5 | 19,5 | 22,5 | 24 | 27 | 29,5 | 30,5 | 34,5 | 36,5 | 39,5 | 43 | 45 | 49 | 51 |
| b(min), l > 150 | 21,5 | 24,5 | 27,5 | 29 | 32 | 34,5 | 35,5 | 39,5 | 41,5 | 44,5 | 48 | 50 | 54 | 56 |
| ds(k6)średnica trzpienia pasowanego (pole tolerancji k6) | 9 | 11 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 32 | 34 | 38 | 40 |
| kwysokość łba | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 19 | 21 | 22 | 25 |
| s(nom)rozmiar klucza (rozwartość na płasko); dla M10, M12, (M14) i (M22) karta podaje dwie dopuszczalne wartości | 13 | 16 / 17 | 18 / 19 | 21 / 22 | 24 | 27 | 30 | 32 / 34 | 36 | 41 | 46 | 50 | 55 | 60 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)wymiary nie zalecane
- doznaczenie wielkości śruby (średnica gwintu nominalnego)
- b(min) — minimalna długość gwintu, w zależności od długości nominalnej l
Warunki techniczne
16 pozycjiWymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-12, DIN 13-15
Własności mechaniczne
- Stal
- ≤ M39: 8.8; > M39: według uzgodnień (norma: DIN ISO 898-1)
- Stal nierdzewna
- ≤ M20: A2-70; M20 < d ≤ M39: A2-50; > M39: według uzgodnień (norma: DIN 267-11)
- Metale nieżelazne
- np. CU2, CU3 (norma: DIN 267-18)
Tolerancje
- Klasa dokładności
- ≤ M10: A; ≥ M12: B
- Norma
- DIN ISO 4759-1
Wykończenie i/lub powłoka
- Stal
- jak wytworzono; od klasy własności 8.8 czernione (termicznie lub chemicznie)
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki
- Chropowatość powierzchni
- DIN 267-2
- Nieciągłości powierzchni
- DIN 267-19
- Powłoki galwaniczne
- DIN 267-9
- Powłoki ogniowe
- DIN 267-10
Odbiór
- Procedura odbioru
- DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania: śruba pasowana z łbem sześciokątnym z gwintem M20, o długości nominalnej l = 100 mm, klasie własności mechanicznych 8.8 oraz klasie dokładności A:
Śruba pasowana DIN 609 – M20 x 100 – 8.8 - AOpis
Śruba pasowana wg normy DIN 609 (odpowiedniki: PN 82342), w klasie własności 8.8 wg ISO 898-1. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Szlifowany trzpień pracuje na ścinanie — do połączeń wymagających dokładnego pasowania.
Dostępny asortyment: w rozmiarach od M14 do M20 i długościach 35–45 mm. W ofercie również w wykonaniu 10.9 surowym.
Specyfikacja produktu
7 pozycji| Klasa wytrzymałości | 8.8 |
|---|---|
| Pokrycie | Bez powłoki (surowe) |
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 609 |
| Rodzaj | Śruba pasowana |
Wykonania DIN 609
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Śruba pasowana DIN 609, kl. 8.8, bez powłoki8.8 · Bez powłoki (surowe)to wykonanie | 8.8 · Bez powłoki (surowe) | 2/3 | wybierz wymiar |
| Śruba pasowana DIN 609, kl. 10.9, bez powłoki10.9 · Bez powłoki (surowe) | 10.9 · Bez powłoki (surowe) | 22/24 | wybierz wymiar |
| Śruba pasowana S18 DIN 609, kl. 10.9, bez powłoki10.9 · Bez powłoki (surowe) | 10.9 · Bez powłoki (surowe) | — | wybierz wymiar |
| Śruba pasowana S16 DIN 609, kl. 10.9, bez powłoki10.9 · Bez powłoki (surowe) | 10.9 · Bez powłoki (surowe) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
DIN 609 · 3 warianty
od 22,88 zł
brutto / opak
