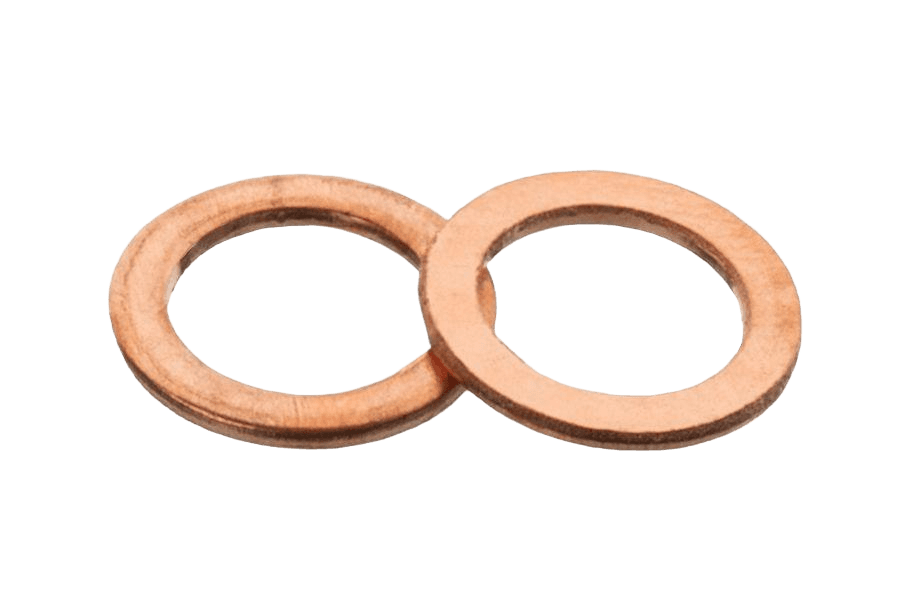

Uszczelka Cu DIN 7603 A

Uszczelka Cu DIN 7603 A
Rys. techniczny · DIN 7603 A
d2 d1 h

Wybierz średnica zewnętrzna i średnica wewnętrzna

Średnica zewnętrzna →
Średnica wewnętrzna ↓		101213,51415,51618202122242627293234363839424449
6—————————————————————
8————————————————————
10———————————————————
12———————————————————
14———————————————————
16————————————————————
17—————————————————————
18————————————————————
20————————————————————
21—————————————————————
22————————————————————
24—————————————————————
26————————————————————
27—————————————————————
30————————————————————
32—————————————————————
33—————————————————————
36—————————————————————
38—————————————————————
42—————————————————————
wybrany dostępny zapytaj o dostępność

Grubość

1
1,5
2
2,5

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze
Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 7603 Akarta katalogowa

Uszczelka

Wymiary i warunki techniczne wg DIN 7603 A

d2 d1 h

Formy wykonania wg DIN 7603

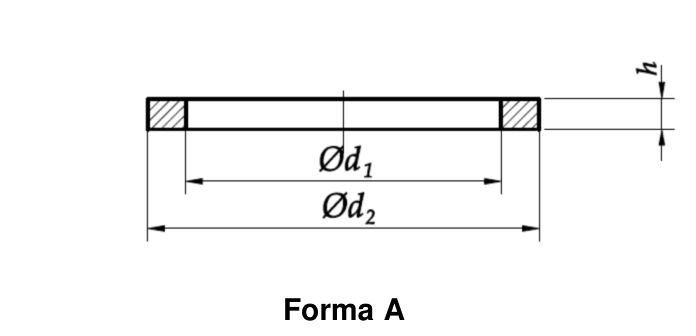

Forma A
pierścień pełny (bez zawinięcia brzegu)

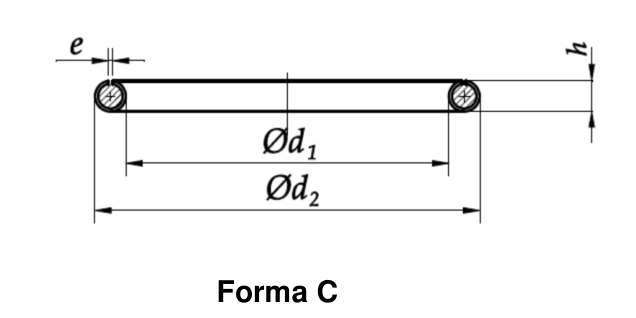

Forma C
pierścień z zawiniętym brzegiem (wypełnienie bezazbestowe)

Wymiary (mm) — zakres podstawowy

d(nom)4x85x7,55,5x86,5x9,57x158x11,510x13,512x15,512x1612x1914x1814x2015x1915x2316x2017x2118x2220x2421x2622x2723x2824x2925x3026x3127x3228x3330x3632x3833x3935x4136x4238x4439x4640x4742x4944x5145x5248x5550x5752x60
Ød1(+0,3/0)4,25,25,76,77,28,210,212,212,212,214,214,215,215,216,217,218,220,221,222,223,324,325,326,327,328,330,333,335,336,338,339,340,342,344,34548,350,352,3
Ød2(-0,2/0)7,97,47,99,414,911,413,415,415,918,917,919,918,922,919,920,921,923,925,926,927,928,929,930,931,932,935,937,938,940,941,943,945,946,948,950,951,954,956,959,8
e(max)0,20,120,120,150,170,170,170,20,20,30,20,20,20,20,20,250,250,250,250,250,250,250,250,30,30,30,30,20,30,350,350,350,350,350,350,350,4
h(A)1±0,21±0,21±0,21±0,21±0,151±0,21±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22,5±0,2
h(C)1,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,22±0,32±0,32±0,32±0,32±0,32±0,32±0,32±0,32±0,32±0,32±0,32,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,43±0,5
d(nom) — oznaczenie wielkości: Ø d1 x Ø d2 (średnica wewnętrzna x zewnętrzna)Ød1(+0,3/0) — średnica wewnętrzna (otwór)Ød2(-0,2/0) — średnica zewnętrznae(max) — maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy C — brak wartości („-”), gdy Forma C niedostępna dla danego rozmiaruh(A) — grubość, Forma A, materiał Cu (miedź)h(C) — grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)

Wymiary (mm) — duże rozmiary

d(nom)54x6255x6356x6458x6660x6864x7265x7470x7975x8478x8880x9085x9590x100
Ød1(+0,5/0)54,555,556,558,560,564,565,570,575,578,580,785,790,7
Ød2(-0,3/0)61,862,863,865,867,871,873,878,883,887,889,899,8
e(max)0,40,40,40,40,40,40,450,450,450,50,50,50,5
h(A)2,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,2
h(C)3±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,5
d(nom) — oznaczenie wielkości: Ø d1 x Ø d2 (średnica wewnętrzna x zewnętrzna)Ød1(+0,5/0) — średnica wewnętrzna (otwór)Ød2(-0,3/0) — średnica zewnętrznae(max) — maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy Ch(A) — grubość, Forma A, materiał Cu (miedź)h(C) — grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)

Wymiary nie zalecane do nowych konstrukcji (mm)

d(nom)5x96x106,5x118x128x138x1410x1410x1510x1612x1712x1816x2217x2318x2420x2622x2924x3225x3326x3226x3430x3832x4038x4642x5145x54
Ød1(+0,3/0)5,26,26,78,28,28,210,210,210,212,212,216,217,218,220,222,224,325,326,326,330,332,338,342,345,3
Ød2(-0,2/0)8,99,910,911,912,913,913,914,915,916,917,921,922,923,925,928,931,932,931,933,937,939,945,950,953,9
e(max)0,20,20,220,20,250,30,20,250,30,250,30,30,30,30,30,50,40,40,30,40,40,40,40,450,45
h(A)1±0,21±0,21±0,21±0,21±0,21±0,21±0,21±0,21±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,2
h(C)1,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,22±0,32±0,32±0,32±0,32±0,32±0,32±0,32,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,4
Tabela zawiera rozmiary, których producent nie zaleca do nowych konstrukcji (dostępne z uwagi na kontynuację produkcji/serwisu istniejących urządzeń).d(nom) — oznaczenie wielkości: Ø d1 x Ø d2 (średnica wewnętrzna x zewnętrzna)Ød1(+0,3/0) — średnica wewnętrzna (otwór)Ød2(-0,2/0) — średnica zewnętrznae(max) — maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy Ch(A) — grubość, Forma A, materiał Cu (miedź)h(C) — grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)

Materiał uszczelnienia

Forma A

FAmateriał bezazbestowy — temperatura pracy do 150°C
Alaluminium Al99 F11, od 32 do 45 HB — do 200°C
Cumiedź, max 45 HB — do 300°C
Prgpapier impregnowany — do 120°C
Stmiękkie żelazo (stal Armco), od 80 do 95 HB — do 400°C
Vfwłókno wulkanizowane Vf 3110 lub Vf 31111 wg DIN 7737 — 100°C (min. 24h)
Zncynk 99,5 — do 300°C

Forma C

AlFAaluminium Al99 F11, od 32 do 45 HB, z wypełnieniem bezazbestowym — do 200°C
CuFAmiedź, max 45 HB, z wypełnieniem bezazbestowym — do 200°C
StFAmiękkie żelazo (stal Armco), od 80 do 95 HB, z wypełnieniem bezazbestowym — do 300°C

Oznaczanie

Przykład oznaczania: pierścień uszczelniający Forma A, o wielkości nominalnej 16x20, z miedzi Cu:

Pierścień uszczelniający DIN 7603 - A 16 x 20 - Cu.

Specyfikacja produktu

Średnica zewnętrzna—
Średnica wewnętrzna—
Grubość—
NormaDIN 7603 A
RodzajUszczelka
Klasa / materiałMiedź (Cu)
NapędVPF 01
