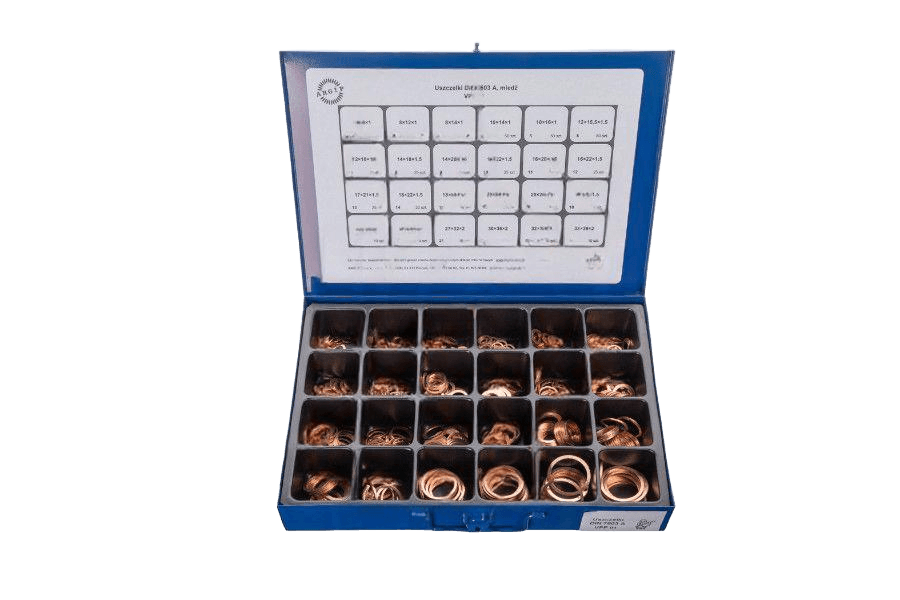

Zestaw uszczelek 635 DIN 7603 A

DIN 7603 A

DIN 7603 A

Produkt
DIN 7603 A

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.
Rysunek wg normy
d2 d1 h

Rysunek wg DIN 7603 A — schematyczny, nie w skali.

Rysunek schematyczny wg normy, nie w skali.
Zdjęcie 1 z 2

OznaczenieDIN 7603 A · VPF 01

DIN 7603 Akarta katalogowa

karta katalogowa

Zestaw uszczelek 635 DIN 7603 A — wymiary i warunki techniczne wg DIN 7603 A

Wymiary i warunki techniczne wg DIN 7603 A

Karta normy DIN 7603 A
d2 d1 h

Rysunek wg DIN 7603 A — schematyczny, nie w skali.

Wymiary (mm) — zakres podstawowy

4x8–52x60

d(nom)Ød1(+0,3/0)Ød2(-0,2/0)e(max)h(A)h(C)
4x84,27,90,21±0,21,5±0,2
5x7,55,27,40,121±0,21,5±0,2
5,5x85,77,90,121±0,21,5±0,2
6,5x9,56,79,40,151±0,21,5±0,2
7x157,214,91±0,15
8x11,58,211,40,171±0,21,5±0,2
10x13,510,213,40,171±0,21,5±0,2
12x15,512,215,40,171,5±0,22±0,3
12x1612,215,90,21,5±0,22±0,3
12x1912,218,91,5±0,2
14x1814,217,90,21,5±0,22±0,3
14x2014,219,90,31,5±0,22±0,3
15x1915,218,90,21,5±0,22±0,3
15x2315,222,91,5±0,2
16x2016,219,90,21,5±0,22±0,3
17x2117,220,90,21,5±0,22±0,3
18x2218,221,90,21,5±0,22±0,3
20x2420,223,90,21,5±0,22±0,3
21x2621,225,90,251,5±0,22±0,3
22x2722,226,90,251,5±0,22±0,3
23x2823,327,90,252±0,22,5±0,4
24x2924,328,90,252±0,22,5±0,4
25x3025,329,90,252±0,22,5±0,4
26x3126,330,90,252±0,22,5±0,4
27x3227,331,90,252±0,22,5±0,4
28x3328,332,90,252±0,22,5±0,4
30x3630,335,90,32±0,22,5±0,4
32x3837,90,32±0,22,5±0,4
33x3933,338,90,32±0,22,5±0,4
35x4135,340,90,32±0,22,5±0,4
36x4236,341,90,22±0,22,5±0,4
38x4438,343,90,32±0,22,5±0,4
39x4639,345,90,352±0,22,5±0,4
40x4740,346,90,352±0,22,5±0,4
42x4942,348,90,352±0,22,5±0,4
44x5144,350,90,352±0,22,5±0,4
45x524551,90,352±0,22,5±0,4
48x5548,354,90,352±0,22,5±0,4
50x5750,356,90,352±0,22,5±0,4
52x6052,359,80,42,5±0,23±0,5
Ød1(+0,3/0)
średnica wewnętrzna (otwór)
Ød2(-0,2/0)
średnica zewnętrzna
e(max)
maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy C — brak wartości („-”), gdy Forma C niedostępna dla danego rozmiaru
h(A)
grubość, Forma A, materiał Cu (miedź)
h(C)
grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)
d(nom)4x85x7,55,5x86,5x9,57x158x11,510x13,512x15,512x1612x1914x1814x2015x1915x2316x2017x2118x2220x2421x2622x2723x2824x2925x3026x3127x3228x3330x3632x3833x3935x4136x4238x4439x4640x4742x4944x5145x5248x5550x5752x60
Ød1(+0,3/0)średnica wewnętrzna (otwór)4,25,25,76,77,28,210,212,212,212,214,214,215,215,216,217,218,220,221,222,223,324,325,326,327,328,330,333,335,336,338,339,340,342,344,34548,350,352,3
Ød2(-0,2/0)średnica zewnętrzna7,97,47,99,414,911,413,415,415,918,917,919,918,922,919,920,921,923,925,926,927,928,929,930,931,932,935,937,938,940,941,943,945,946,948,950,951,954,956,959,8
e(max)maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy C — brak wartości („-”), gdy Forma C niedostępna dla danego rozmiaru0,20,120,120,150,170,170,170,20,20,30,20,20,20,20,20,250,250,250,250,250,250,250,250,30,30,30,30,20,30,350,350,350,350,350,350,350,4
h(A)grubość, Forma A, materiał Cu (miedź)1±0,21±0,21±0,21±0,21±0,151±0,21±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22,5±0,2
h(C)grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)1,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,22±0,32±0,32±0,32±0,32±0,32±0,32±0,32±0,32±0,32±0,32±0,32,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,43±0,5
  • d(nom)oznaczenie wielkości: Ø d1 x Ø d2 (średnica wewnętrzna x zewnętrzna)

Wymiary (mm) — duże rozmiary

54x62–90x100

d(nom)Ød1(+0,5/0)Ød2(-0,3/0)e(max)h(A)h(C)
54x6254,561,80,42,5±0,23±0,5
55x6355,562,80,42,5±0,23±0,5
56x6456,563,80,42,5±0,23±0,5
58x6658,565,80,42,5±0,23±0,5
60x6860,567,80,42,5±0,23±0,5
64x7264,571,80,42,5±0,23±0,5
65x7465,573,80,452,5±0,23±0,5
70x7970,578,80,452,5±0,23±0,5
75x8475,583,80,452,5±0,23±0,5
78x8878,587,80,52,5±0,23±0,5
80x9080,789,80,52,5±0,23±0,5
85x9585,70,52,5±0,23±0,5
90x10090,799,80,52,5±0,23±0,5
Ød1(+0,5/0)
średnica wewnętrzna (otwór)
Ød2(-0,3/0)
średnica zewnętrzna
e(max)
maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy C
h(A)
grubość, Forma A, materiał Cu (miedź)
h(C)
grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)
d(nom)54x6255x6356x6458x6660x6864x7265x7470x7975x8478x8880x9085x9590x100
Ød1(+0,5/0)średnica wewnętrzna (otwór)54,555,556,558,560,564,565,570,575,578,580,785,790,7
Ød2(-0,3/0)średnica zewnętrzna61,862,863,865,867,871,873,878,883,887,889,899,8
e(max)maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy C0,40,40,40,40,40,40,450,450,450,50,50,50,5
h(A)grubość, Forma A, materiał Cu (miedź)2,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,22,5±0,2
h(C)grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)3±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,53±0,5
  • d(nom)oznaczenie wielkości: Ø d1 x Ø d2 (średnica wewnętrzna x zewnętrzna)

Wymiary nie zalecane do nowych konstrukcji

wszystkie wartości w mm

d(nom)Ød1(+0,3/0)Ød2(-0,2/0)e(max)h(A)h(C)
5x95,28,90,21±0,21,5±0,2
6x106,29,90,21±0,21,5±0,2
6,5x116,710,90,221±0,21,5±0,2
8x128,211,90,21±0,21,5±0,2
8x138,212,90,251±0,21,5±0,2
8x148,213,90,31±0,21,5±0,2
10x1410,213,90,21±0,21,5±0,2
10x1510,214,90,251±0,21,5±0,2
10x1610,215,90,31±0,21,5±0,2
12x1712,216,90,251,5±0,22±0,3
12x1812,217,90,31,5±0,22±0,3
16x2216,221,90,31,5±0,22±0,3
17x2317,222,90,31,5±0,22±0,3
18x2418,223,90,31,5±0,22±0,3
20x2620,225,90,31,5±0,22±0,3
22x2922,228,90,51,5±0,22±0,3
24x3224,331,90,42±0,22,5±0,4
25x3325,332,90,42±0,22,5±0,4
26x3226,331,90,32±0,22,5±0,4
26x3426,333,90,42±0,22,5±0,4
30x3830,337,90,42±0,22,5±0,4
32x4032,339,90,42±0,22,5±0,4
38x4638,345,90,42±0,22,5±0,4
42x5142,350,90,452±0,22,5±0,4
45x5445,353,90,452±0,22,5±0,4
Ød1(+0,3/0)
średnica wewnętrzna (otwór)
Ød2(-0,2/0)
średnica zewnętrzna
e(max)
maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy C
h(A)
grubość, Forma A, materiał Cu (miedź)
h(C)
grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)
d(nom)5x96x106,5x118x128x138x1410x1410x1510x1612x1712x1816x2217x2318x2420x2622x2924x3225x3326x3226x3430x3832x4038x4642x5145x54
Ød1(+0,3/0)średnica wewnętrzna (otwór)5,26,26,78,28,28,210,210,210,212,212,216,217,218,220,222,224,325,326,326,330,332,338,342,345,3
Ød2(-0,2/0)średnica zewnętrzna8,99,910,911,912,913,913,914,915,916,917,921,922,923,925,928,931,932,931,933,937,939,945,950,953,9
e(max)maks. przesunięcie zawinięcia brzegu pierścienia; dotyczy tylko Formy C0,20,20,220,20,250,30,20,250,30,250,30,30,30,30,30,50,40,40,30,40,40,40,40,450,45
h(A)grubość, Forma A, materiał Cu (miedź)1±0,21±0,21±0,21±0,21±0,21±0,21±0,21±0,21±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,22±0,2
h(C)grubość, Forma C, materiał CuFA (miedź z wypełnieniem bezazbestowym)1,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,21,5±0,22±0,32±0,32±0,32±0,32±0,32±0,32±0,32,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,42,5±0,4
  • Tabela zawiera rozmiary, których producent nie zaleca do nowych konstrukcji (dostępne z uwagi na kontynuację produkcji/serwisu istniejących urządzeń).
  • d(nom)oznaczenie wielkości: Ø d1 x Ø d2 (średnica wewnętrzna x zewnętrzna)

Materiał uszczelnienia

10 pozycji

Forma A

FA
materiał bezazbestowy — temperatura pracy do 150°C
Al
aluminium Al99 F11, od 32 do 45 HB — do 200°C
Cu
miedź, max 45 HB — do 300°C
Prg
papier impregnowany — do 120°C
St
miękkie żelazo (stal Armco), od 80 do 95 HB — do 400°C
Vf
włókno wulkanizowane Vf 3110 lub Vf 31111 wg DIN 7737 — 100°C (min. 24h)
Zn
cynk 99,5 — do 300°C

Forma C

AlFA
aluminium Al99 F11, od 32 do 45 HB, z wypełnieniem bezazbestowym — do 200°C
CuFA
miedź, max 45 HB, z wypełnieniem bezazbestowym — do 200°C
StFA
miękkie żelazo (stal Armco), od 80 do 95 HB, z wypełnieniem bezazbestowym — do 300°C

Oznaczanie

przykład zapisu

Oznaczenie wybranego wariantu: norma, wymiar i wykonanie.

DIN 7603 A · VPF 01

Opis

Zestaw uszczelek wg normy DIN 7603 A.

Dostępny wariant: VPF 01.

Specyfikacja produktu

6 pozycji

WymiarVPF 01
Układ rozmiaruinny
NormaDIN 7603 A
RodzajUszczelka zestaw
RozmiarVPF 01
Waga2,03 kg

Wykonania DIN 7603 A

2 wykonania

WykonanieKlasa · powłokaNa stanieStan
Zestaw uszczelek 635 DIN 7603 Ato wykonanie——wybierz wymiar
Uszczelka DIN 7603 A, miedźmiedźmiedź35/35wybierz wymiar

Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.

Wybrany wariantDIN 7603 A

VPF 01448,24 zł / szt

VPF 01dostępne
