Wkładka samogwintująca z rowkiem
Wymiary i warunki techniczne wg AN 335
Oznaczanie

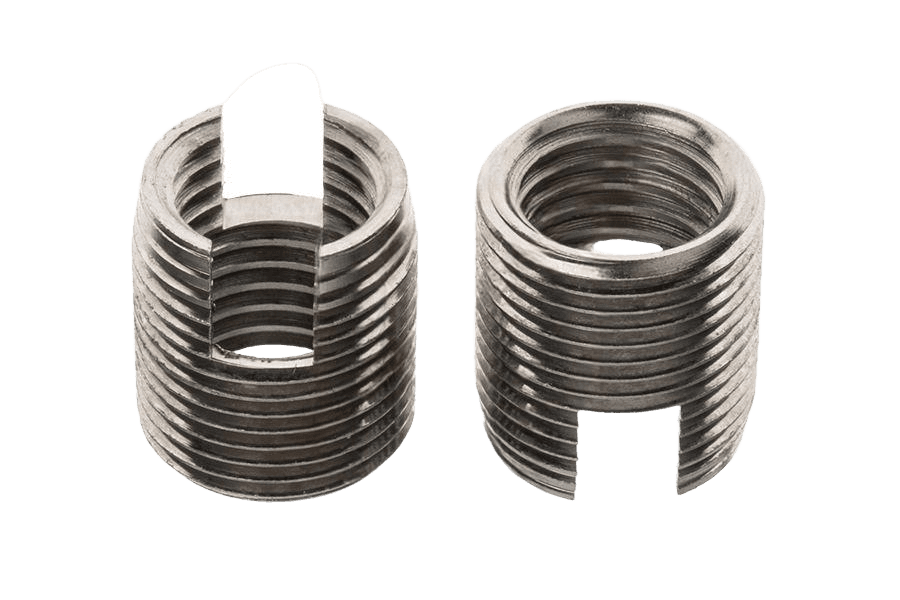

AN 335 to samonacinająca wkładka gwintowa z gwintem wewnętrznym i zewnętrznym oraz rowkiem nacinającym. Podczas wkręcania rowek nacina gwint w materiale, dlatego wkładkę należy wkręcać rowkiem skierowanym w stronę materiału. W obszarze rowka zamontowana wkładka nieznacznie sprężynuje do wewnątrz. Po wkręceniu elementu złącznego (np. śruby) wkładka wywiera nacisk na gwint śruby, co zabezpiecza połączenie śrubowe. Wkładka zapewnia trwałe połączenie gwintowe o wysokiej wytrzymałości, odporne na drgania i zużycie.
Zastosowanie — AN 335 nadaje się do montażu w następujących materiałach:
- stopy metali lekkich
- żeliwo
- aluminium, mosiądz, brąz, metale nieżelazne
- tworzywa sztuczne
- tworzywa warstwowe
- twarde gatunki drewna
W celu doboru wkładki oraz parametrów jej osadzania zaleca się wykonanie prób.
Wymiary (mm)
| d(nom) | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Øe | 4,5 | 4,5 | 5 | 6 | 6,5 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 26 | 26 | 30 | 34 | 36 |
| p | 0,5 | 0,5 | 0,5 | 0,75 | 0,75 | 1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| b | 6 | 6 | 6 | 8 | 8 | 10 | 14 | 15 | 18 | 22 | 24 | 22 | 24 | 27 | 30 | 30 | 30 | 40 |
| Øl | 4,1–4,2 | 4,1–4,2 | 4,6–4,7 | 5,5–5,6 | 6,0–6,1 | 7,3–7,5 | 8,9–9,2 | 10,9–11,2 | 12,9–13,2 | 14,9–15,2 | 16,9–17,2 | 18,9–19,2 | 20,9–21,2 | 24,9–25,2 | 24,9–25,2 | 28,9–29,2 | 32,9–33,2 | 34,9–35,2 |
| s(min) | 8 | 8 | 8 | 10 | 10 | 13 | 17 | 18 | 22 | 26 | 28 | 27 | 29 | 32 | 36 | 36 | 36 | 46 |
Materiały i powłoki
Dostępne wykonania
| Stal utwardzana | ocynkowana galwanicznie, żółta |
|---|---|
| Stal nierdzewna | 1.4305 |
| Mosiądz |
Przykład oznaczania wkładki gwintowej samogwintującej z rowkiem, z gwintem wewnętrznym M16:
Wkładka gwintowa AN 335 – M16
Opis
Wkładka samogwintująca wg normy AN 335, ze stali nierdzewnej A1 — odpornej na korozję, do zastosowań zewnętrznych.
Dostępny asortyment: w rozmiarach od M4 do M16. W ofercie również w wykonaniu ocynkowanym.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | AN 335 |
| Rodzaj | Wkładka samogwintująca z rowkiem |
| Klasa / materiał | Stal nierdzewna A1 (A1) |
| Układ rozmiaru | gwint metryczny |
