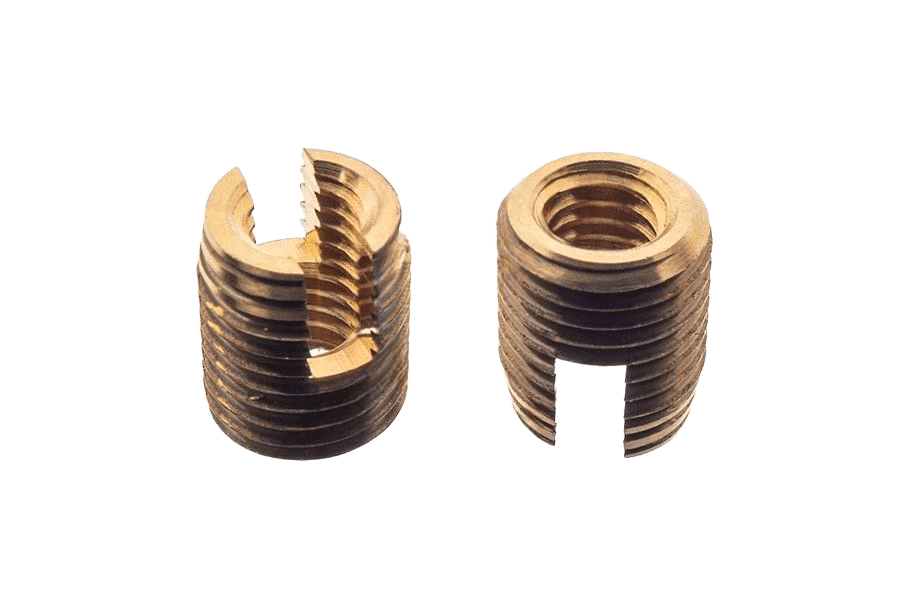

Wkładka samogwintująca z rowkiem AN 335, mosiądz
AN 335AN 335
OznaczenieAN 335 · mosiądz
Opis
Wkładka samogwintująca wg normy AN 335, z mosiądzu.
Dostępny asortyment: w rozmiarach od M4 do M6. W ofercie również w wykonaniu ocynkowanym i nierdzewnym A1.
Dane techniczne
2 warianty| Materiał wyrobu | mosiądz |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | AN 335 |
| Rodzaj | Wkładka samogwintująca z rowkiem |
| Klasa / materiał | Mosiądz (ms) |
| Ilość w opakowaniu | 250 szt |
| Waga opakowania | 240 g |
| Waga 1 szt | 0,96 g |
AN 335karta katalogowa
karta katalogowaWkładka samogwintująca z rowkiem — wymiary i warunki techniczne wg AN 335
Wymiary i warunki techniczne wg AN 335
Karta normy AN 335Uwagi
AN 335 to samonacinająca wkładka gwintowa z gwintem wewnętrznym i zewnętrznym oraz rowkiem nacinającym. Podczas wkręcania rowek nacina gwint w materiale, dlatego wkładkę należy wkręcać rowkiem skierowanym w stronę materiału. W obszarze rowka zamontowana wkładka nieznacznie sprężynuje do wewnątrz. Po wkręceniu elementu złącznego (np. śruby) wkładka wywiera nacisk na gwint śruby, co zabezpiecza połączenie śrubowe. Wkładka zapewnia trwałe połączenie gwintowe o wysokiej wytrzymałości, odporne na drgania i zużycie.
Uwagi
Zastosowanie — AN 335 nadaje się do montażu w następujących materiałach:
- stopy metali lekkich
- żeliwo
- aluminium, mosiądz, brąz, metale nieżelazne
- tworzywa sztuczne
- tworzywa warstwowe
- twarde gatunki drewna
W celu doboru wkładki oraz parametrów jej osadzania zaleca się wykonanie prób.
Wymiary
wszystkie wartości w mm| d(nom) | Øe | p | b | Øl | s(min) |
|---|---|---|---|---|---|
| M2 | 4,5 | 0,5 | 6 | 4,1–4,2 | 8 |
| M2,5 | 4,5 | 0,5 | 6 | 4,1–4,2 | 8 |
| M3 | 5 | 0,5 | 6 | 4,6–4,7 | 8 |
| M3,5 | 6 | 0,75 | 8 | 5,5–5,6 | 10 |
| M4 | 6,5 | 0,75 | 8 | 6,0–6,1 | 10 |
| M5 | 8 | 1 | 10 | 7,3–7,5 | 13 |
| M6 | 10 | 1,5 | 14 | 8,9–9,2 | 17 |
| M8 | 12 | 1,5 | 15 | 10,9–11,2 | 18 |
| M10 | 14 | 1,5 | 18 | 12,9–13,2 | 22 |
| M12 | 16 | 1,5 | 22 | 14,9–15,2 | 26 |
| M14 | 18 | 1,5 | 24 | 16,9–17,2 | 28 |
| M16 | 20 | 1,5 | 22 | 18,9–19,2 | 27 |
| M18 | 22 | 1,5 | 24 | 20,9–21,2 | 29 |
| M20 | 26 | 1,5 | 27 | 24,9–25,2 | 32 |
| M22 | 26 | 1,5 | 30 | 24,9–25,2 | 36 |
| M24 | 30 | 1,5 | 30 | 28,9–29,2 | 36 |
| M27 | 34 | 1,5 | 30 | 32,9–33,2 | 36 |
| M30 | 36 | 1,5 | 40 | 34,9–35,2 | 46 |
- Øe
- średnica zewnętrzna wkładki
- p
- skok gwintu zewnętrznego
- b
- długość wkładki
- Øl
- zalecana średnica nawierconego otworu w materiale
| d(nom) | M2 | M2,5 | M3 | M3,5 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Øeśrednica zewnętrzna wkładki | 4,5 | 4,5 | 5 | 6 | 6,5 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 26 | 26 | 30 | 34 | 36 |
| pskok gwintu zewnętrznego | 0,5 | 0,5 | 0,5 | 0,75 | 0,75 | 1 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| bdługość wkładki | 6 | 6 | 6 | 8 | 8 | 10 | 14 | 15 | 18 | 22 | 24 | 22 | 24 | 27 | 30 | 30 | 30 | 40 |
| Ølzalecana średnica nawierconego otworu w materiale | 4,1–4,2 | 4,1–4,2 | 4,6–4,7 | 5,5–5,6 | 6,0–6,1 | 7,3–7,5 | 8,9–9,2 | 10,9–11,2 | 12,9–13,2 | 14,9–15,2 | 16,9–17,2 | 18,9–19,2 | 20,9–21,2 | 24,9–25,2 | 24,9–25,2 | 28,9–29,2 | 32,9–33,2 | 34,9–35,2 |
| s(min) | 8 | 8 | 8 | 10 | 10 | 13 | 17 | 18 | 22 | 26 | 28 | 27 | 29 | 32 | 36 | 36 | 36 | 46 |
Kolumna M4 odpowiada wybranemu wariantowi Wkładka samogwintująca z rowkiem AN 335 M4, mosiądz.
- dgwint wewnętrzny (nominalny)
- s — minimalna głębokość otworu nieprzelotowego (ślepego)
Materiały i powłoki
3 pozycjeDostępne wykonania
- Stal utwardzana
- ocynkowana galwanicznie, żółta
- Stal nierdzewna
- 1.4305
- Mosiądz
Oznaczanie
przykład zapisuPrzykład oznaczania wkładki gwintowej samogwintującej z rowkiem, z gwintem wewnętrznym M16:
Wkładka gwintowa AN 335 – M16Wykonania AN 335
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Wkładka samogwintująca z rowkiem AN 335, mosiądzmosiądzto wykonanie | mosiądz | — |
| Wkładka samogwintująca z rowkiem AN 335, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — |
| Wkładka samogwintująca z rowkiem AN 335, stal nierdzewna A1stal nierdzewna A1 | stal nierdzewna A1 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
