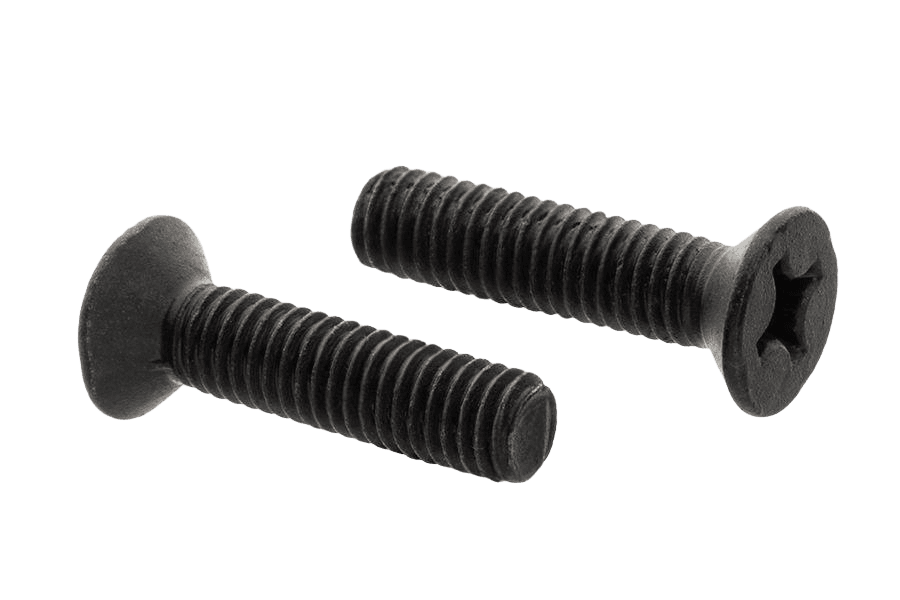

Wkręt do metalu H-D DIN 965, cynk płatkowy czarny, pełny gwint
DIN 965DIN 965normy powiązane ISO 7046 · PN 82208
Zdjęcie 1 z 2
OznaczenieDIN 965 · Cynk płatkowy czarny (fl Zn cz.)
- Pokrycie
- Cynk płatkowy czarny (fl Zn cz.)
- Typ łba
- stożkowy
- Napęd
- Philips (krzyżowy)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość92 warianty normy · 17 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 5–14 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | Rozmiar M2, Długość 5: nie ma w normie | Rozmiar M2, Długość 18: nie ma w normie | Rozmiar M2, Długość 20: nie ma w normie | Rozmiar M2, Długość 25: nie ma w normie | Rozmiar M2, Długość 30: nie ma w normie | Rozmiar M2, Długość 35: nie ma w normie | Rozmiar M2, Długość 40: nie ma w normie | Rozmiar M2, Długość 45: nie ma w normie | Rozmiar M2, Długość 50: nie ma w normie | Rozmiar M2, Długość 55: nie ma w normie | Rozmiar M2, Długość 60: nie ma w normie | Rozmiar M2, Długość 65: nie ma w normie | Rozmiar M2, Długość 70: nie ma w normie | Rozmiar M2, Długość 80: nie ma w normie | Rozmiar M2, Długość 100: nie ma w normie | ||||||
| M2,5 | Rozmiar M2,5, Długość 18: nie ma w normie | Rozmiar M2,5, Długość 25: nie ma w normie | Rozmiar M2,5, Długość 30: nie ma w normie | Rozmiar M2,5, Długość 35: nie ma w normie | Rozmiar M2,5, Długość 40: nie ma w normie | Rozmiar M2,5, Długość 45: nie ma w normie | Rozmiar M2,5, Długość 50: nie ma w normie | Rozmiar M2,5, Długość 55: nie ma w normie | Rozmiar M2,5, Długość 60: nie ma w normie | Rozmiar M2,5, Długość 65: nie ma w normie | Rozmiar M2,5, Długość 70: nie ma w normie | Rozmiar M2,5, Długość 80: nie ma w normie | Rozmiar M2,5, Długość 100: nie ma w normie | ||||||||
| M3 | Rozmiar M3, Długość 40: nie ma w normie | Rozmiar M3, Długość 45: nie ma w normie | Rozmiar M3, Długość 50: nie ma w normie | Rozmiar M3, Długość 55: nie ma w normie | Rozmiar M3, Długość 60: nie ma w normie | Rozmiar M3, Długość 65: nie ma w normie | Rozmiar M3, Długość 70: nie ma w normie | Rozmiar M3, Długość 80: nie ma w normie | Rozmiar M3, Długość 100: nie ma w normie | ||||||||||||
| M4 | Rozmiar M4, Długość 55: nie ma w normie | Rozmiar M4, Długość 65: nie ma w normie | Rozmiar M4, Długość 100: nie ma w normie | ||||||||||||||||||
| M5 | Rozmiar M5, Długość 5: nie ma w normie | Rozmiar M5, Długość 6: nie ma w normie | Rozmiar M5, Długość 55: nie ma w normie | Rozmiar M5, Długość 65: nie ma w normie | |||||||||||||||||
| M6 | Rozmiar M6, Długość 5: nie ma w normie | Rozmiar M6, Długość 6: nie ma w normie | |||||||||||||||||||
| M8 | Rozmiar M8, Długość 5: nie ma w normie | Rozmiar M8, Długość 6: nie ma w normie | Rozmiar M8, Długość 8: nie ma w normie | Rozmiar M8, Długość 10: nie ma w normie | Rozmiar M8, Długość 14: nie ma w normie | Rozmiar M8, Długość 18: nie ma w normie | Rozmiar M8, Długość 45: nie ma w normie | Rozmiar M8, Długość 55: nie ma w normie | Rozmiar M8, Długość 100: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 965karta katalogowa
karta katalogowaWkręt do metalu · stożkowy · pełny gwint — wymiary i warunki techniczne wg DIN 965
Wymiary i warunki techniczne wg DIN 965
Karta normy DIN 965Wymiary
wszystkie wartości w mm| Indeks | P | dk(max) | dk(min) | k(max) | H |
|---|---|---|---|---|---|
| M1,6 | 0,35 | 3 | 2,75 | 0,96 | 0 |
| M2 | 0,4 | 3,8 | 3,5 | 1,2 | 1 |
| M2,5 | 0,45 | 4,7 | 4,4 | 1,5 | 1 |
| M3 | 0,5 | 5,6 | 5,3 | 1,65 | 1 |
| (M3,5) | 0,6 | 6,5 | 6,14 | 1,93 | 2 |
| M4 | 0,7 | 7,5 | 7,14 | 2,2 | 2 |
| M5 | 0,8 | 9,2 | 8,84 | 2,5 | 2 |
| M6 | 1 | 11 | 10,57 | 3 | 3 |
| M8 | 1,25 | 14,5 | 14,07 | 4 | 4 |
| M10 | 1,5 | 18 | 17,57 | 5 | 4 |
- P
- skok gwintu
- k(max)
- wysokość łba
- H
- wgłębienie krzyżowe Philips
| Wymiar | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| dk(max) | 3 | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 9,2 | 11 | 14,5 | 18 |
| dk(min) | 2,75 | 3,5 | 4,4 | 5,3 | 6,14 | 7,14 | 8,84 | 10,57 | 14,07 | 17,57 |
| k(max)wysokość łba | 0,96 | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,5 | 3 | 4 | 5 |
| Hwgłębienie krzyżowe Philips | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)wymiary nie zalecane
- dk — średnica łba
Warunki techniczne
17 pozycjiWymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-13, DIN 13-15
Własności mechaniczne
- Klasa własności — stal
- 4.8, 5.8, 8.8
- Klasa własności — stal nierdzewna
- A2, A4
- Klasa własności — metale nieżelazne
- CuZn
- Norma — stal
- DIN ISO 898-1
- Norma — stal nierdzewna
- DIN 267-11
- Norma — metale nieżelazne
- DIN 267-18
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Powierzchnia
- Stal
- jak wytworzono; klasa własności 8.8 czernione (termicznie lub chemicznie)
- Stal nierdzewna / metale nieżelazne
- bez powłoki
- Chropowatość powierzchni
- wg DIN 267-2
- Nieciągłość powierzchni
- wg DIN 267-19
- Powłoki galwaniczne
- wg DIN 267-9
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania: wkręt do metalu z łbem stożkowym z wgłębieniem krzyżowym H, z gwintem M6, o długości nominalnej l = 20 mm, klasy własności mechanicznych 4.8:
Wkręt z łbem stożkowym DIN 965 – M6 x 20 – 4.8 – HOpis
Wkręt do metalu wg normy DIN 965 (odpowiedniki: ISO 7046, PN 82208), z gwintem na całej długości trzpienia. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od M4 do M8 i długościach 8–80 mm. W ofercie również w wykonaniu ocynkowanym, nierdzewnym A2 i nierdzewnym A4.
Specyfikacja produktu
7 pozycji| Pokrycie | Cynk płatkowy czarny (fl Zn cz.) |
|---|---|
| Typ łba | stożkowy |
| Napęd | Philips (krzyżowy) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 965 |
| Rodzaj | Wkręt do metalu |
| Długość gwintu | pełny gwint |
Wykonania DIN 965
7 wykonań| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt do metalu H-D DIN 965, cynk płatkowy czarny, pełny gwintCynk płatkowy czarny (fl Zn cz.)to wykonanie | Cynk płatkowy czarny (fl Zn cz.) | 17/17 | wybierz wymiar |
| Wkręt do metalu H-D DIN 965, ocynk biały, pełny gwintOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | 88/89 | wybierz wymiar |
| Wkręt do metalu H-D DIN 965, mosiądzmosiądz | mosiądz | 23/23 | wybierz wymiar |
| Wkręt do metalu DIN 965, stal nierdzewna A2, gniazdo Phillips, pełny gwintstal nierdzewna A2 | stal nierdzewna A2 | 43/43 | wybierz wymiar |
| Wkręt do metalu DIN 965, stal kwasoodporna A4, gniazdo Phillips, pełny gwintstal nierdzewna A4 | stal nierdzewna A4 | 7/7 | wybierz wymiar |
| Wkręt metryczny stożkowy DIN965 | — | 22/23 | wybierz wymiar |
| Wkręt do metalu H-D DIN 965, cynk-nikiel czarny, pełny gwintCynk-nikiel czarny (Zn-Ni cz.) | Cynk-nikiel czarny (Zn-Ni cz.) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
DIN 965 · 17 wariantów
od 32,14 zł
brutto / opak
