DIN 965karta katalogowa

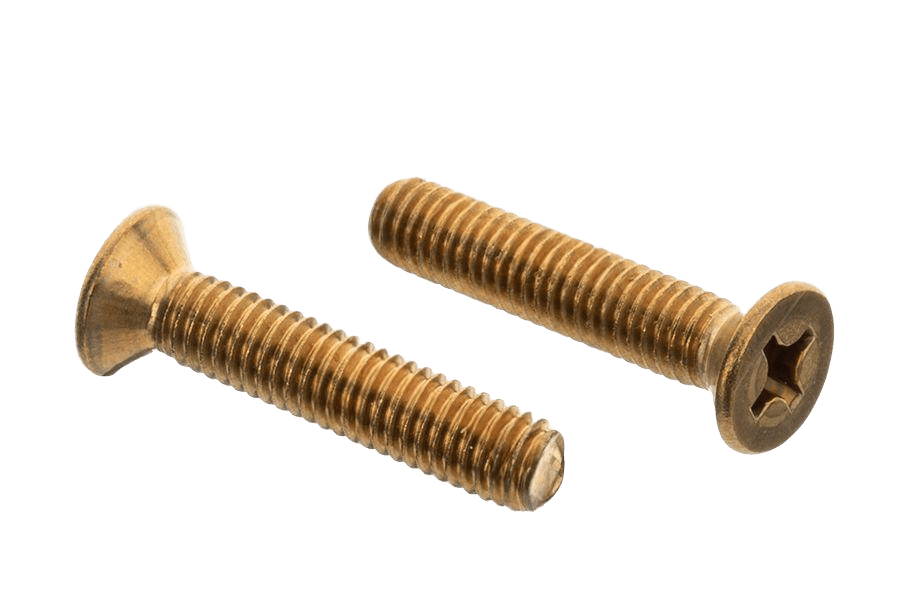

Wkręt do metalu
Wymiary i warunki techniczne wg DIN 965
Wymiary (mm)
| M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| dk(max) | 3 | 3,8 | 4,7 | 5,6 | 6,5 | 7,5 | 9,2 | 11 | 14,5 | 18 |
| dk(min) | 2,75 | 3,5 | 4,4 | 5,3 | 6,14 | 7,14 | 8,84 | 10,57 | 14,07 | 17,57 |
| k(max) | 0,96 | 1,2 | 1,5 | 1,65 | 1,93 | 2,2 | 2,5 | 3 | 4 | 5 |
| H | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
— wymiary nie zalecaneP — podziałka gwintuH — wgłębienie krzyżowe PhilipsP — skok gwintudk — średnica łbak(max) — wysokość łba
Warunki techniczne
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | DIN 13-13, DIN 13-15 |
Własności mechaniczne
| Klasa własności — stal | 4.8, 5.8, 8.8 |
|---|---|
| Klasa własności — stal nierdzewna | A2, A4 |
| Klasa własności — metale nieżelazne | CuZn |
| Norma — stal | DIN ISO 898-1 |
| Norma — stal nierdzewna | DIN 267-11 |
| Norma — metale nieżelazne | DIN 267-18 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | DIN ISO 4759-1 |
Powierzchnia
| Stal | jak wytworzono; klasa własności 8.8 czernione (termicznie lub chemicznie) |
|---|---|
| Stal nierdzewna / metale nieżelazne | bez powłoki |
| Chropowatość powierzchni | wg DIN 267-2 |
| Nieciągłość powierzchni | wg DIN 267-19 |
| Powłoki galwaniczne | wg DIN 267-9 |
Odbiór
| procedura odbioru wg DIN 267-5 |
Oznaczanie
Przykład oznaczania: wkręt do metalu z łbem stożkowym z wgłębieniem krzyżowym H, z gwintem M6, o długości nominalnej l = 20 mm, klasy własności mechanicznych 4.8:
Wkręt z łbem stożkowym DIN 965 – M6 x 20 – 4.8 – H.
Normy powiązane: ISO 7046, PN 82208.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 965 |
| Rodzaj | Wkręt do metalu |
| Klasa / materiał | Mosiądz (ms) |
| Własność | H-D |
| Typ łba | stożkowy |
| Napęd | Philips (krzyżowy) |
| Układ rozmiaru | gwint metryczny |
| Odmiana | H-D |
