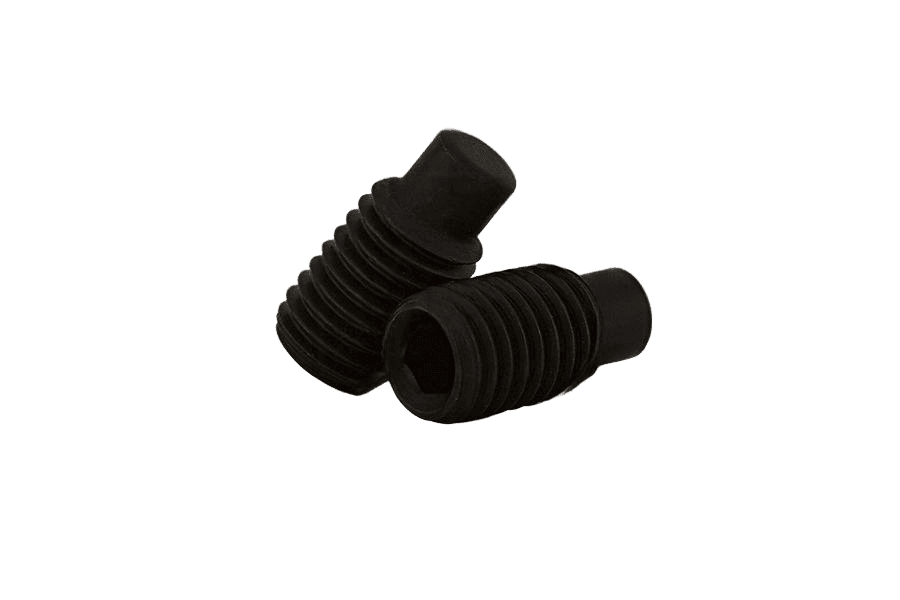

Wkręt dociskowy z gniazdem sześciokątnym i czopem ISO 4028, kl. 45H, bez powłoki
ISO 4028ISO 4028normy powiązane DIN 915 · PN 82316
Zdjęcie 1 z 2
OznaczenieISO 4028 · Bez powłoki (surowe)
- Pokrycie
- Bez powłoki (surowe)
- Typ łba
- bez łba (dociskowy)
- Napęd
- gniazdo 6-kątne (imbus)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość94 warianty normy · 93 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 4–12 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3s 1,5 | Rozmiar M3, Długość 4: nie ma w normie | Rozmiar M3, Długość 14: nie ma w normie | Rozmiar M3, Długość 16: nie ma w normie | Rozmiar M3, Długość 20: nie ma w normie | Rozmiar M3, Długość 25: nie ma w normie | Rozmiar M3, Długość 30: nie ma w normie | Rozmiar M3, Długość 35: nie ma w normie | Rozmiar M3, Długość 40: nie ma w normie | Rozmiar M3, Długość 45: nie ma w normie | Rozmiar M3, Długość 50: nie ma w normie | Rozmiar M3, Długość 60: nie ma w normie | Rozmiar M3, Długość 70: nie ma w normie | Rozmiar M3, Długość 80: nie ma w normie | |||||
| M4s 2 | Rozmiar M4, Długość 30: nie ma w normie | Rozmiar M4, Długość 35: nie ma w normie | Rozmiar M4, Długość 40: nie ma w normie | Rozmiar M4, Długość 45: nie ma w normie | Rozmiar M4, Długość 50: nie ma w normie | Rozmiar M4, Długość 60: nie ma w normie | Rozmiar M4, Długość 70: nie ma w normie | Rozmiar M4, Długość 80: nie ma w normie | ||||||||||
| M5s 2,5 | Rozmiar M5, Długość 4: nie ma w normie | Rozmiar M5, Długość 5: nie ma w normie | Rozmiar M5, Długość 45: nie ma w normie | Rozmiar M5, Długość 50: nie ma w normie | Rozmiar M5, Długość 60: nie ma w normie | Rozmiar M5, Długość 70: nie ma w normie | Rozmiar M5, Długość 80: nie ma w normie | |||||||||||
| M6s 3 | Rozmiar M6, Długość 4: nie ma w normie | Rozmiar M6, Długość 5: nie ma w normie | Rozmiar M6, Długość 60: nie ma w normie | Rozmiar M6, Długość 70: nie ma w normie | Rozmiar M6, Długość 80: nie ma w normie | |||||||||||||
| M8s 4 | Rozmiar M8, Długość 4: nie ma w normie | Rozmiar M8, Długość 5: nie ma w normie | Rozmiar M8, Długość 6: nie ma w normie | |||||||||||||||
| M10s 5 | Rozmiar M10, Długość 4: nie ma w normie | Rozmiar M10, Długość 5: nie ma w normie | Rozmiar M10, Długość 6: nie ma w normie | Rozmiar M10, Długość 8: nie ma w normie | Rozmiar M10, Długość 10: nie ma w normie | Rozmiar M10, Długość 14: nie ma w normie | ||||||||||||
| M12s 6 | Rozmiar M12, Długość 4: nie ma w normie | Rozmiar M12, Długość 5: nie ma w normie | Rozmiar M12, Długość 6: nie ma w normie | Rozmiar M12, Długość 8: nie ma w normie | Rozmiar M12, Długość 10: nie ma w normie | Rozmiar M12, Długość 12: nie ma w normie | Rozmiar M12, Długość 14: nie ma w normie | |||||||||||
| M16s 8 | Rozmiar M16, Długość 4: nie ma w normie | Rozmiar M16, Długość 5: nie ma w normie | Rozmiar M16, Długość 6: nie ma w normie | Rozmiar M16, Długość 8: nie ma w normie | Rozmiar M16, Długość 10: nie ma w normie | Rozmiar M16, Długość 12: nie ma w normie | Rozmiar M16, Długość 14: nie ma w normie | Rozmiar M16, Długość 16: nie ma w normie | ||||||||||
| M20s 10 | Rozmiar M20, Długość 4: nie ma w normie | Rozmiar M20, Długość 5: nie ma w normie | Rozmiar M20, Długość 6: nie ma w normie | Rozmiar M20, Długość 8: nie ma w normie | Rozmiar M20, Długość 10: nie ma w normie | Rozmiar M20, Długość 12: nie ma w normie | Rozmiar M20, Długość 14: nie ma w normie | Rozmiar M20, Długość 16: nie ma w normie | Rozmiar M20, Długość 20: nie ma w normie | Rozmiar M20, Długość 25: nie ma w normie | Rozmiar M20, Długość 30: nie ma w normie | Rozmiar M20, Długość 35: nie ma w normie | Rozmiar M20, Długość 45: nie ma w normie | Rozmiar M20, Długość 80: nie ma w normie | ||||
| M24s 12 | Rozmiar M24, Długość 4: nie ma w normie | Rozmiar M24, Długość 5: nie ma w normie | Rozmiar M24, Długość 6: nie ma w normie | Rozmiar M24, Długość 8: nie ma w normie | Rozmiar M24, Długość 10: nie ma w normie | Rozmiar M24, Długość 12: nie ma w normie | Rozmiar M24, Długość 14: nie ma w normie | Rozmiar M24, Długość 16: nie ma w normie | Rozmiar M24, Długość 20: nie ma w normie | Rozmiar M24, Długość 25: nie ma w normie | Rozmiar M24, Długość 30: nie ma w normie | Rozmiar M24, Długość 35: nie ma w normie | Rozmiar M24, Długość 40: nie ma w normie | Rozmiar M24, Długość 45: nie ma w normie | Rozmiar M24, Długość 80: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 4028karta katalogowa
karta katalogowaWkręt dociskowy z gniazdem sześciokątnym i czopem · bez łba (dociskowy) — wymiary i warunki techniczne wg ISO 4028
Wymiary i warunki techniczne wg ISO 4028
Karta normy ISO 4028Wymiary
wszystkie wartości w mm| Indeks | Pskok gwintu | dp (min.) | dp (max.) | l (próg) | z (min.), l≤próg | z (max.), l≤próg | z (min.), l>próg | z (max.), l>próg | s nom |
|---|---|---|---|---|---|---|---|---|---|
| M3 | 0,5 | 1,75 | 2 | 5 | 0,75 | 1 | 1,5 | 1,75 | 1,5 |
| M4 | 0,7 | 2,25 | 2,5 | 6 | 1 | 1,25 | 2 | 2,25 | 2 |
| M5 | 0,8 | 3,2 | 3,5 | 6 | 1,25 | 1,5 | 2,5 | 2,75 | 2,5 |
| M6 | 1 | 3,7 | 4 | 8 | 1,5 | 1,75 | 3 | 3,25 | 3 |
| M8 | 1,25 | 5,2 | 5,5 | 10 | 2 | 2,25 | 4 | 4,3 | 4 |
| M10 | 1,5 | 6,64 | 7 | 12 | 2,5 | 2,75 | 5 | 5,3 | 5 |
| M12 | 1,75 | 8,14 | 8,5 | 16 | 3 | 3,25 | 6 | 6,3 | 6 |
| M16 | 2 | 11,57 | 12 | 20 | 4 | 4,3 | 8 | 8,36 | 8 |
| M20 | 2,5 | 14,57 | 15 | 25 | 5 | 5,3 | 10 | 10,36 | 10 |
| M24 | 3 | 17,57 | 18 | 30 | 6 | 6,3 | 12 | 12,43 | 12 |
| Wymiar | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| dp (min.) | 1,75 | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 | 11,57 | 14,57 | 17,57 |
| dp (max.) | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 | 12 | 15 | 18 |
| l (próg) | 5 | 6 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 |
| z (min.), l≤próg | 0,75 | 1 | 1,25 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
| z (max.), l≤próg | 1 | 1,25 | 1,5 | 1,75 | 2,25 | 2,75 | 3,25 | 4,3 | 5,3 | 6,3 |
| z (min.), l>próg | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| z (max.), l>próg | 1,75 | 2,25 | 2,75 | 3,25 | 4,3 | 5,3 | 6,3 | 8,36 | 10,36 | 12,43 |
| s nom | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- z — długość czopa walcowego (dog point); wartości min./max. zależą od tego, czy długość śruby l jest ≤ czy > podanego progu dla danego rozmiaru (wiersz 'l — próg długości')
- dp — średnica czopa walcowego
- dp — średnica czopa
- l (próg) — próg długości decydujący o wartości z
- z — długość czopa (wartość zależna od tego, czy l przekracza próg)
- s nom — rozmiar klucza (imbus)
Wymagania i powołane normy
16 pozycjiWymagania ogólne
- Norma
- ISO 8992
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965-2, ISO 965-3
Własności mechaniczne
- Klasa własności — stal
- 45H
- Klasa własności — stal nierdzewna
- A1-12H, A2-21H, A3-21H, A4-21H, A5-21H
- Klasa własności — metale nieżelazne
- jak uzgodniono
- Norma — stal
- ISO 898-5
- Norma — stal nierdzewna
- ISO 3506-3
- Norma — metale nieżelazne
- ISO 8839
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie i/lub powłoka
- Stal
- zgodnie z procesem; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042; wymagania dotyczące nieelektrolitycznych płatkowych powłok cynkowych określono w ISO 10683
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042
Nieciągłość powierzchni
- Stal
- ograniczenie dotyczące nieciągłości powierzchni wg ISO 6157-1
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczenia: śruba bez łba z gwintem na całej długości, z gniazdem sześciokątnym i czopem walcowym, z gwintem M6, o długości nominalnej l = 12 mm, klasy własności mechanicznych 45H:
Śruba bez łba z gniazdem sześciokątnym ISO 4028 – M6x12 – 45HOpis
Wkręt dociskowy z gniazdem sześciokątnym i czopem wg normy ISO 4028 (odpowiedniki: DIN 915, PN 82316). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od M3 do M24 i długościach 5–80 mm. W ofercie również w wykonaniu nierdzewnym A2.
Specyfikacja produktu
8 pozycji| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Typ łba | bez łba (dociskowy) |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | ISO 4028 |
| Rodzaj | Wkręt dociskowy z gniazdem sześciokątnym i czopem |
| Klasa / materiał | 45H |
Wykonania ISO 4028
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt dociskowy z gniazdem sześciokątnym i czopem ISO 4028, kl. 45H, bez powłokiBez powłoki (surowe)to wykonanie | Bez powłoki (surowe) | 92/93 | wybierz wymiar |
| Wkręt dociskowy z gniazdem sześciokątnym i czopem ISO 4028, stal nierdzewna A2stal nierdzewna A2 | stal nierdzewna A2 | 24/24 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
