Wymiary (mm)
z — długość czopa walcowego (dog point); wartości min./max. zależą od tego, czy długość śruby l jest ≤ czy > podanego progu dla danego rozmiaru (wiersz 'l — próg długości')dp — średnica czopa walcowegoP — podziałka gwintuP — skok gwintudp — średnica czopal (próg) — próg długości decydujący o wartości zz — długość czopa (wartość zależna od tego, czy l przekracza próg)s nom — rozmiar klucza (imbus)
Wymagania i powołane normy
Gwint
| Tolerancja | 6g |
|---|
| Norma | ISO 261, ISO 965-2, ISO 965-3 |
|---|
Własności mechaniczne
| Klasa własności — stal | 45H |
|---|
| Klasa własności — stal nierdzewna | A1-12H, A2-21H, A3-21H, A4-21H, A5-21H |
|---|
| Klasa własności — metale nieżelazne | jak uzgodniono |
|---|
| Norma — stal | ISO 898-5 |
|---|
| Norma — stal nierdzewna | ISO 3506-3 |
|---|
| Norma — metale nieżelazne | ISO 8839 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | ISO 4759-1 |
|---|
Wykończenie i/lub powłoka
| Stal | zgodnie z procesem; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042; wymagania dotyczące nieelektrolitycznych płatkowych powłok cynkowych określono w ISO 10683 |
|---|
| Stal nierdzewna | bez powłoki |
|---|
| Metale nieżelazne | bez powłoki; wymagania dotyczące powłok elektrolitycznych określono w ISO 4042 |
|---|
Nieciągłość powierzchni
| Stal | ograniczenie dotyczące nieciągłości powierzchni wg ISO 6157-1 |
|---|
Odbiór
| procedura odbioru wg ISO 3269 |
|---|
Oznaczanie

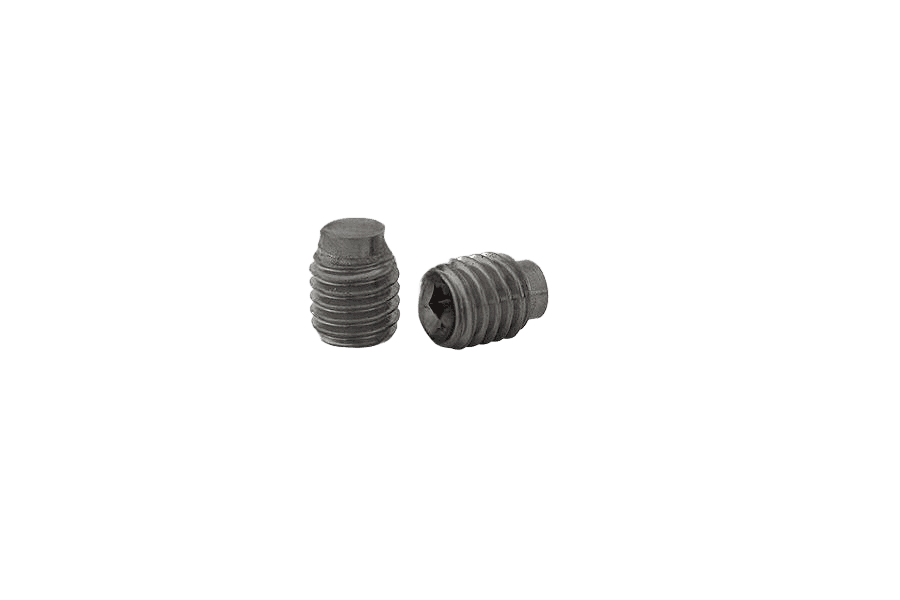

Przykład oznaczenia: śruba bez łba z gwintem na całej długości, z gniazdem sześciokątnym i czopem walcowym, z gwintem M6, o długości nominalnej l = 12 mm, klasy własności mechanicznych 45H:
Śruba bez łba z gniazdem sześciokątnym ISO 4028 – M6x12 – 45H.
Normy powiązane: DIN 915, PN 82316.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | ISO 4028 |
|---|
| Rodzaj | Wkręt docisk. 6-kt/czop |
|---|
| Klasa / materiał | Stal nierdzewna A2 (A2) |
|---|
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
|---|
| Typ łba | bez łba (dociskowy) |
|---|
| Napęd | gniazdo 6-kątne (imbus) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
