ISO 4026karta katalogowa
Wkręt docisk. 6-kt/pł
Wymiary i warunki techniczne wg ISO 4026
Wymiary (mm)
| M1,6 | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| dp (min) | 0,55 | 0,75 | 1,25 | 1,75 | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 | 11,57 | 14,57 | 17,57 |
| dp (max) | 0,8 | 1 | 1,5 | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 | 12 | 15 | 18 |
| s | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
P — skok gwintudp — średnica końcas — klucz imbusowy
Wymagania i powołane normy
Materiał
| Stal | klasa własności mechanicznych 45H wg ISO 898-5 |
|---|---|
| Stal nierdzewna | A1-12H, A2-21H, A3-21H, A4-21H, A5-21H wg ISO 3506-3 |
| Metale nieżelazne | jak uzgodniono, wg ISO 8839 |
Wymagania ogólne
| Norma | ISO 8992 |
|---|
Gwint
| Tolerancja | 6g |
|---|---|
| Norma | ISO 261, ISO 965-2, ISO 965-3 |
Tolerancje
| Klasa dokładności | A |
|---|---|
| Norma | ISO 4759-1 |
Wykończenie i/lub powłoka
| Stal | zgodnie z procesem; powłoki elektrolityczne wg ISO 4042; nieelektrolityczne powłoki płatkowe cynkowe wg ISO 10683 |
|---|---|
| Stal nierdzewna | bez powłoki |
| Metale nieżelazne | bez powłoki; powłoki elektrolityczne wg ISO 4042 |
Nieciągłość powierzchni
| ograniczenia wg ISO 6157-1 |
Odbiór
| procedura odbioru wg ISO 3269 |
Oznaczanie
Przykład oznaczania: śruba bez łba z gwintem na całej długości, z gniazdem sześciokątnym i końcem ściętym, z gwintem M6 o długości nominalnej l = 12 mm, klasy własności mechanicznych 45H:
Śruba bez łba z gniazdem sześciokątnym ISO 4026 – M6x12 – 45H.
Norma powiązana: DIN 913, PN-M-82314.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | ISO 4026 |

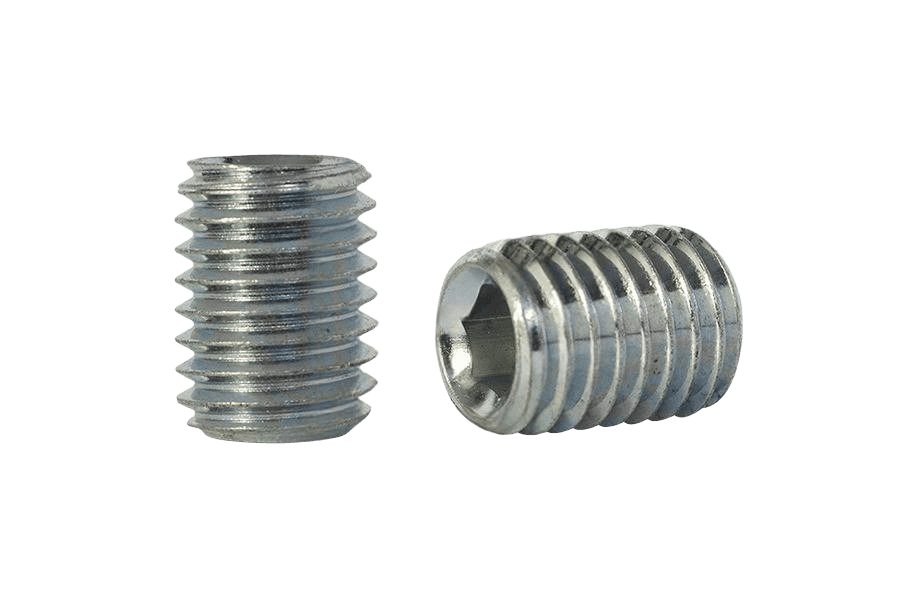

| Rodzaj | Wkręt docisk. 6-kt/pł |
| Klasa / materiał | 45H |
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Preaplikacja | Nylon DIN 267-28 KLF |
| Typ łba | bez łba (dociskowy) |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
