Wymiary (mm)
P — podziałka gwintuW tabeli źródłowej PDF wiersz dt oznaczono jako dp dla rozmiarów M16–M24 — najpewniej niespójność druku (szablon współdzielony z arkuszem ISO 4026); wartości liczbowe są zgodne z progresją normy i zostały scalone w jeden wiersz.P — skok gwintudt(max) — średnica ścięcia końca stożkowegos(nom) — rozmiar klucza (imbus)
Wymagania i powołane normy
Gwint
| Tolerancja | 6g |
|---|
| Norma | ISO 261, ISO 965-2, ISO 965-3 |
|---|
Własności mechaniczne
| Klasa własności mechanicznych — stal | 45H |
|---|
| Klasa własności mechanicznych — stal nierdzewna | A1-12H, A2-21H, A3-21H, A4-21H, A5-21H |
|---|
| Klasa własności mechanicznych — metale nieżelazne | jak uzgodniono |
|---|
| Norma — stal | DIN ISO 898-5 |
|---|
| Norma — stal nierdzewna | ISO 3506-3 |
|---|
| Norma — metale nieżelazne | ISO 8839 |
|---|
Tolerancje
| Klasa dokładności | A |
|---|
| Norma | DIN ISO 4759-1 |
|---|
Wykończenie i/lub powłoka
| Stal | zgodnie z procesem; wymagania dot. powłok elektrolitycznych określono w ISO 4042; wymagania dot. nieelektrolitycznych płatkowych powłok cynkowych określono w ISO 10683 |
|---|
| Stal nierdzewna | bez powłoki |
|---|
| Metale nieżelazne | bez powłoki; wymagania dot. powłok elektrolitycznych określono w ISO 4042 |
|---|
Nieciągłość powierzchni
| Stal | ograniczenia wg ISO 6157-1 |
|---|
Odbiór
| procedura odbioru wg ISO 3269 |
|---|
Oznaczanie

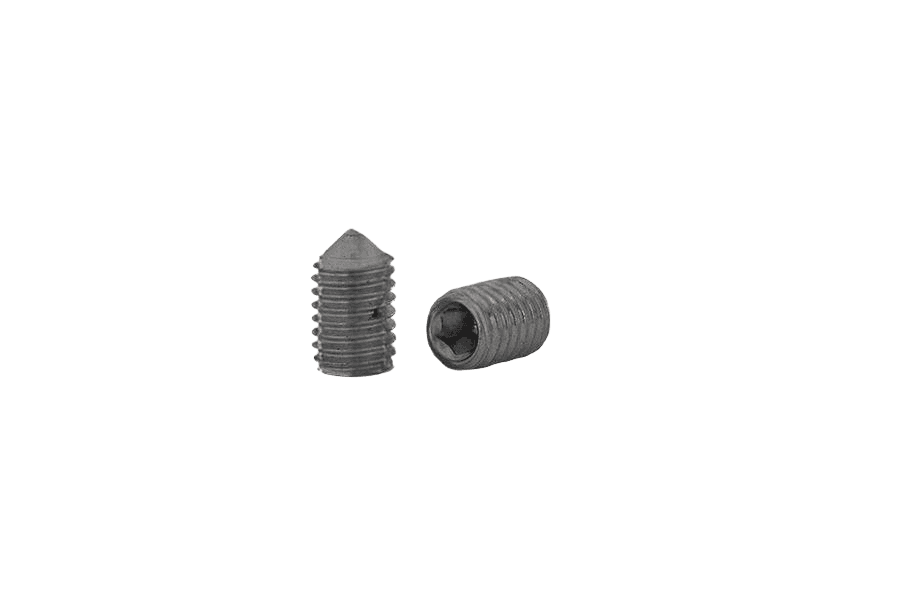

Przykład oznaczania: śruba bez łba z gwintem na całej długości, z gniazdem sześciokątnym i końcem stożkowym, z gwintem M6, o długości nominalnej l = 12 mm, klasy własności mechanicznych 45H:
Śruba bez łba z gniazdem sześciokątnym ISO 4027 – M6x12 – 45H.
Normy powiązane: DIN 914, PN 82315.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | ISO 4027 |
|---|
| Rodzaj | Wkręt docisk. 6-kt/st |
|---|
| Klasa / materiał | 45H |
|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
|---|
| Typ łba | bez łba (dociskowy) |
|---|
| Napęd | gniazdo 6-kątne (imbus) |
|---|
| Układ rozmiaru | gwint metryczny |
|---|
