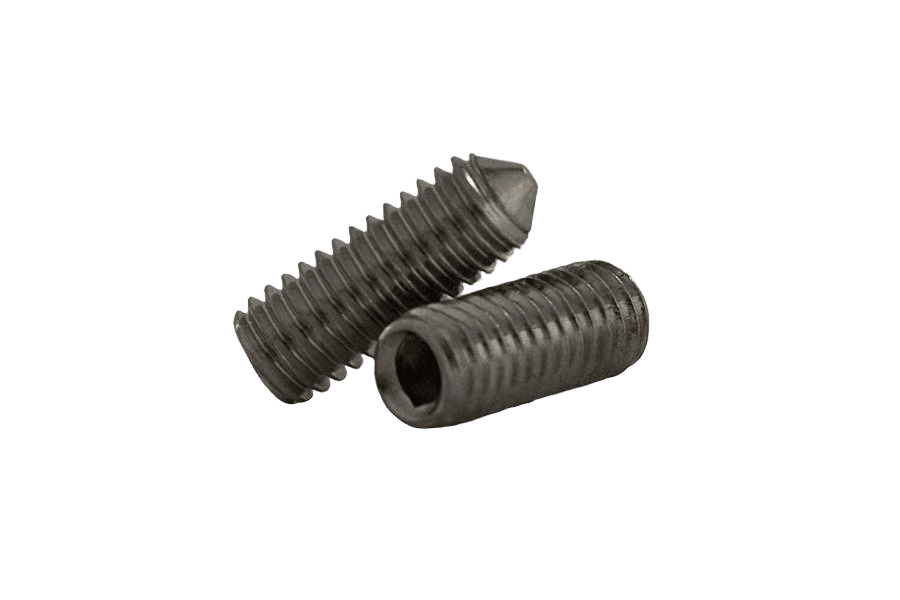

Wkręt dociskowy z gniazdem sześciokątnym i stożkowym końcem ISO 4027, stal nierdzewna A2
ISO 4027ISO 4027normy powiązane DIN 914 · PN 82315
Zdjęcie 1 z 2
OznaczenieISO 4027 · stal nierdzewna A2
- Materiał wyrobu
- stal nierdzewna A2
- Typ łba
- bez łba (dociskowy)
- Napęd
- gniazdo 6-kątne (imbus)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość124 warianty normy · 38 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 3–10 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 70 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M3s 1,5 | Rozmiar M3, Długość 25: nie ma w normie | Rozmiar M3, Długość 30: nie ma w normie | Rozmiar M3, Długość 35: nie ma w normie | Rozmiar M3, Długość 40: nie ma w normie | Rozmiar M3, Długość 45: nie ma w normie | Rozmiar M3, Długość 50: nie ma w normie | Rozmiar M3, Długość 60: nie ma w normie | Rozmiar M3, Długość 70: nie ma w normie | Rozmiar M3, Długość 80: nie ma w normie | |||||||||||
| M4s 2 | Rozmiar M4, Długość 3: nie ma w normie | Rozmiar M4, Długość 18: nie ma w normie | Rozmiar M4, Długość 35: nie ma w normie | Rozmiar M4, Długość 45: nie ma w normie | Rozmiar M4, Długość 50: nie ma w normie | Rozmiar M4, Długość 60: nie ma w normie | Rozmiar M4, Długość 70: nie ma w normie | Rozmiar M4, Długość 80: nie ma w normie | ||||||||||||
| M5s 2,5 | Rozmiar M5, Długość 3: nie ma w normie | Rozmiar M5, Długość 4: nie ma w normie | Rozmiar M5, Długość 45: nie ma w normie | Rozmiar M5, Długość 60: nie ma w normie | Rozmiar M5, Długość 70: nie ma w normie | Rozmiar M5, Długość 80: nie ma w normie | ||||||||||||||
| M6s 3 | Rozmiar M6, Długość 3: nie ma w normie | Rozmiar M6, Długość 4: nie ma w normie | Rozmiar M6, Długość 5: nie ma w normie | Rozmiar M6, Długość 45: nie ma w normie | Rozmiar M6, Długość 70: nie ma w normie | Rozmiar M6, Długość 80: nie ma w normie | ||||||||||||||
| M8s 4 | Rozmiar M8, Długość 3: nie ma w normie | Rozmiar M8, Długość 4: nie ma w normie | Rozmiar M8, Długość 5: nie ma w normie | Rozmiar M8, Długość 45: nie ma w normie | Rozmiar M8, Długość 70: nie ma w normie | Rozmiar M8, Długość 80: nie ma w normie | ||||||||||||||
| M8x1 | Rozmiar M8x1, Długość 3: nie ma w normie | Rozmiar M8x1, Długość 4: nie ma w normie | Rozmiar M8x1, Długość 5: nie ma w normie | Rozmiar M8x1, Długość 6: nie ma w normie | Rozmiar M8x1, Długość 14: nie ma w normie | Rozmiar M8x1, Długość 18: nie ma w normie | Rozmiar M8x1, Długość 25: nie ma w normie | Rozmiar M8x1, Długość 30: nie ma w normie | Rozmiar M8x1, Długość 35: nie ma w normie | Rozmiar M8x1, Długość 40: nie ma w normie | Rozmiar M8x1, Długość 45: nie ma w normie | Rozmiar M8x1, Długość 50: nie ma w normie | Rozmiar M8x1, Długość 60: nie ma w normie | Rozmiar M8x1, Długość 70: nie ma w normie | Rozmiar M8x1, Długość 80: nie ma w normie | |||||
| M10s 5 | Rozmiar M10, Długość 3: nie ma w normie | Rozmiar M10, Długość 4: nie ma w normie | Rozmiar M10, Długość 5: nie ma w normie | Rozmiar M10, Długość 6: nie ma w normie | Rozmiar M10, Długość 8: nie ma w normie | Rozmiar M10, Długość 80: nie ma w normie | ||||||||||||||
| M10x1 | Rozmiar M10x1, Długość 3: nie ma w normie | Rozmiar M10x1, Długość 4: nie ma w normie | Rozmiar M10x1, Długość 5: nie ma w normie | Rozmiar M10x1, Długość 6: nie ma w normie | Rozmiar M10x1, Długość 8: nie ma w normie | Rozmiar M10x1, Długość 10: nie ma w normie | Rozmiar M10x1, Długość 14: nie ma w normie | Rozmiar M10x1, Długość 18: nie ma w normie | Rozmiar M10x1, Długość 25: nie ma w normie | Rozmiar M10x1, Długość 30: nie ma w normie | Rozmiar M10x1, Długość 35: nie ma w normie | Rozmiar M10x1, Długość 40: nie ma w normie | Rozmiar M10x1, Długość 45: nie ma w normie | Rozmiar M10x1, Długość 50: nie ma w normie | Rozmiar M10x1, Długość 60: nie ma w normie | Rozmiar M10x1, Długość 70: nie ma w normie | Rozmiar M10x1, Długość 80: nie ma w normie | |||
| M12s 6 | Rozmiar M12, Długość 3: nie ma w normie | Rozmiar M12, Długość 4: nie ma w normie | Rozmiar M12, Długość 5: nie ma w normie | Rozmiar M12, Długość 6: nie ma w normie | Rozmiar M12, Długość 8: nie ma w normie | |||||||||||||||
| M12x1,5 | Rozmiar M12x1,5, Długość 3: nie ma w normie | Rozmiar M12x1,5, Długość 4: nie ma w normie | Rozmiar M12x1,5, Długość 5: nie ma w normie | Rozmiar M12x1,5, Długość 6: nie ma w normie | Rozmiar M12x1,5, Długość 8: nie ma w normie | Rozmiar M12x1,5, Długość 10: nie ma w normie | Rozmiar M12x1,5, Długość 12: nie ma w normie | Rozmiar M12x1,5, Długość 14: nie ma w normie | Rozmiar M12x1,5, Długość 16: nie ma w normie | Rozmiar M12x1,5, Długość 18: nie ma w normie | Rozmiar M12x1,5, Długość 25: nie ma w normie | Rozmiar M12x1,5, Długość 30: nie ma w normie | Rozmiar M12x1,5, Długość 35: nie ma w normie | Rozmiar M12x1,5, Długość 40: nie ma w normie | Rozmiar M12x1,5, Długość 45: nie ma w normie | Rozmiar M12x1,5, Długość 50: nie ma w normie | Rozmiar M12x1,5, Długość 60: nie ma w normie | Rozmiar M12x1,5, Długość 70: nie ma w normie | Rozmiar M12x1,5, Długość 80: nie ma w normie | |
| M14 | Rozmiar M14, Długość 3: nie ma w normie | Rozmiar M14, Długość 4: nie ma w normie | Rozmiar M14, Długość 5: nie ma w normie | Rozmiar M14, Długość 6: nie ma w normie | Rozmiar M14, Długość 8: nie ma w normie | Rozmiar M14, Długość 10: nie ma w normie | Rozmiar M14, Długość 12: nie ma w normie | Rozmiar M14, Długość 14: nie ma w normie | Rozmiar M14, Długość 18: nie ma w normie | Rozmiar M14, Długość 35: nie ma w normie | Rozmiar M14, Długość 45: nie ma w normie | Rozmiar M14, Długość 50: nie ma w normie | Rozmiar M14, Długość 60: nie ma w normie | Rozmiar M14, Długość 70: nie ma w normie | Rozmiar M14, Długość 80: nie ma w normie | |||||
| M16 | Rozmiar M16, Długość 3: nie ma w normie | Rozmiar M16, Długość 4: nie ma w normie | Rozmiar M16, Długość 5: nie ma w normie | Rozmiar M16, Długość 6: nie ma w normie | Rozmiar M16, Długość 8: nie ma w normie | Rozmiar M16, Długość 10: nie ma w normie | Rozmiar M16, Długość 12: nie ma w normie | Rozmiar M16, Długość 14: nie ma w normie | Rozmiar M16, Długość 16: nie ma w normie | Rozmiar M16, Długość 18: nie ma w normie | ||||||||||
| M20 | Rozmiar M20, Długość 3: nie ma w normie | Rozmiar M20, Długość 4: nie ma w normie | Rozmiar M20, Długość 5: nie ma w normie | Rozmiar M20, Długość 6: nie ma w normie | Rozmiar M20, Długość 8: nie ma w normie | Rozmiar M20, Długość 10: nie ma w normie | Rozmiar M20, Długość 12: nie ma w normie | Rozmiar M20, Długość 14: nie ma w normie | Rozmiar M20, Długość 16: nie ma w normie | Rozmiar M20, Długość 18: nie ma w normie | Rozmiar M20, Długość 20: nie ma w normie | Rozmiar M20, Długość 35: nie ma w normie | Rozmiar M20, Długość 45: nie ma w normie | Rozmiar M20, Długość 80: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 4027karta katalogowa
karta katalogowaWkręt dociskowy z gniazdem sześciokątnym i stożkowym końcem · bez łba (dociskowy) — wymiary i warunki techniczne wg ISO 4027
Wymiary i warunki techniczne wg ISO 4027
Karta normy ISO 4027Wymiary
wszystkie wartości w mm| Indeks | P | dt(max) | s(nom) |
|---|---|---|---|
| M1,6 | 0,35 | 0,4 | 0,7 |
| M2 | 0,4 | 0,5 | 0,9 |
| M2,5 | 0,45 | 0,65 | 1,3 |
| M3 | 0,5 | 0,75 | 1,5 |
| M4 | 0,7 | 1 | 2 |
| M5 | 0,8 | 1,25 | 2,5 |
| M6 | 1 | 1,5 | 3 |
| M8 | 1,25 | 2 | 4 |
| M10 | 1,5 | 2,5 | 5 |
| M12 | 1,75 | 3 | 6 |
| M16 | 2 | 4 | 8 |
| M20 | 2,5 | 5 | 10 |
| M24 | 3 | 6 | 12 |
- P
- skok gwintu
- dt(max)
- średnica ścięcia końca stożkowego
- s(nom)
- rozmiar klucza (imbus)
| Wymiar | M1,6 | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
| dt(max)średnica ścięcia końca stożkowego | 0,4 | 0,5 | 0,65 | 0,75 | 1 | 1,25 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 |
| s(nom)rozmiar klucza (imbus) | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- W tabeli źródłowej PDF wiersz dt oznaczono jako dp dla rozmiarów M16–M24 — najpewniej niespójność druku (szablon współdzielony z arkuszem ISO 4026); wartości liczbowe są zgodne z progresją normy i zostały scalone w jeden wiersz.
Wymagania i powołane normy
16 pozycjiWymagania ogólne
- Norma
- ISO 8992
Gwint
- Tolerancja
- 6g
- Norma
- ISO 261, ISO 965-2, ISO 965-3
Własności mechaniczne
- Klasa własności mechanicznych — stal
- 45H
- Klasa własności mechanicznych — stal nierdzewna
- A1-12H, A2-21H, A3-21H, A4-21H, A5-21H
- Klasa własności mechanicznych — metale nieżelazne
- jak uzgodniono
- Norma — stal
- DIN ISO 898-5
- Norma — stal nierdzewna
- ISO 3506-3
- Norma — metale nieżelazne
- ISO 8839
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Wykończenie i/lub powłoka
- Stal
- zgodnie z procesem; wymagania dot. powłok elektrolitycznych określono w ISO 4042; wymagania dot. nieelektrolitycznych płatkowych powłok cynkowych określono w ISO 10683
- Stal nierdzewna
- bez powłoki
- Metale nieżelazne
- bez powłoki; wymagania dot. powłok elektrolitycznych określono w ISO 4042
Nieciągłość powierzchni
- Stal
- ograniczenia wg ISO 6157-1
Odbiór
- procedura odbioru wg ISO 3269
Oznaczanie
przykład zapisuPrzykład oznaczania: śruba bez łba z gwintem na całej długości, z gniazdem sześciokątnym i końcem stożkowym, z gwintem M6, o długości nominalnej l = 12 mm, klasy własności mechanicznych 45H:
Śruba bez łba z gniazdem sześciokątnym ISO 4027 – M6x12 – 45HOpis
Wkręt dociskowy z gniazdem sześciokątnym i stożkowym końcem wg normy ISO 4027 (odpowiedniki: DIN 914, PN 82315), ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych.
Dostępny asortyment: w rozmiarach od M3 do M12 i długościach 5–40 mm. W ofercie również w wykonaniu surowym i ocynkowanym.
Specyfikacja produktu
7 pozycji| Materiał wyrobu | stal nierdzewna A2 |
|---|---|
| Typ łba | bez łba (dociskowy) |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | ISO 4027 |
| Rodzaj | Wkręt dociskowy z gniazdem sześciokątnym i stożkowym końcem |
Wykonania ISO 4027
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt dociskowy z gniazdem sześciokątnym i stożkowym końcem ISO 4027, stal nierdzewna A2stal nierdzewna A2to wykonanie | stal nierdzewna A2 | 38/38 | wybierz wymiar |
| Wkręt dociskowy z gniazdem sześciokątnym i stożkowym końcem ISO 4027, kl. 45H, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | 40/40 | wybierz wymiar |
| Wkręt dociskowy z gniazdem sześciokątnym i stożkowym końcem ISO 4027, kl. 45H, bez powłokiBez powłoki (surowe) | Bez powłoki (surowe) | 122/124 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
ISO 4027 · 38 wariantów
od 12,53 zł
brutto / opak
