ISO 4766karta katalogowa

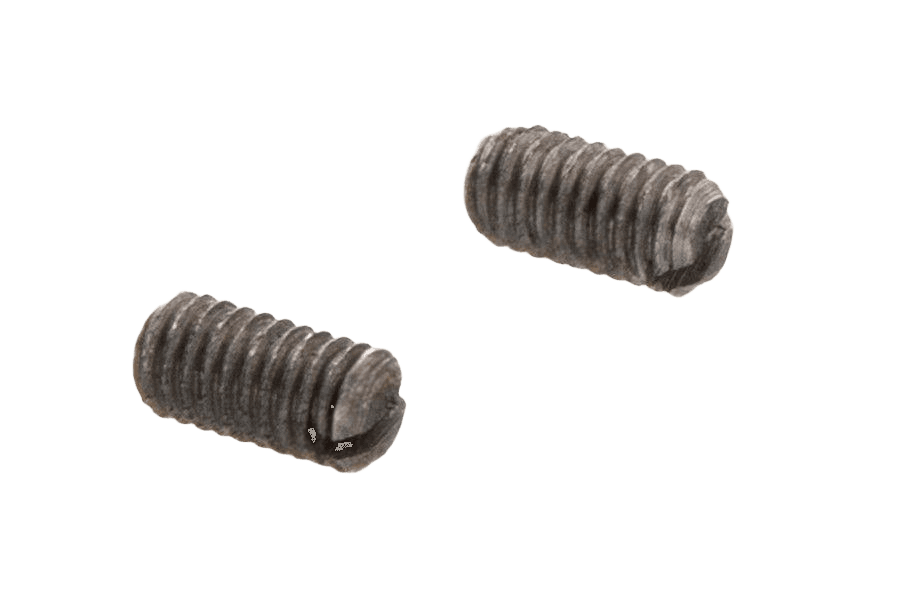

Wkręt docisk. (-)/pł
Wymiary i warunki techniczne wg ISO 4766
Wymiary (mm)wybrany rozmiar: 6 × M3
| d | M1 | M1,2 | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,25 | 0,25 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 |
| dp(min) | 0,25 | 0,35 | 0,55 | 0,75 | 1,25 | 1,75 | 1,95 | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 |
| dp(max) | 0,5 | 0,6 | 0,8 | 1 | 1,5 | 2 | 2,2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 |
| n | 0,2 | 0,2 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
— wymiary nie zalecaned — rozmiar (średnica) gwintuP — skok gwintudp(min), dp(max) — średnica końca płaskiegon — szerokość rowka pod wkrętak
Oznaczanie
Przykład oznaczania śruby bez łba z gwintem na całej długości, z rowkiem i końcem płaskim, z gwintem M6, o długości nominalnej l = 12 mm, klasy własności mechanicznych 14H:
Śruba bez łba z rowkiem ISO 4766 – M6x12 – 14H
Normy powiązane: DIN 551, PN 82272.
Specyfikacja produktu
| Długość | 6 |
|---|---|
| Średnica | M3 |
| Norma | ISO 4766 |
| Rodzaj | Wkręt docisk. (-)/pł |
| Klasa / materiał | 14H |
| Pokrycie | Bez powłoki (surowe) |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Rozmiar | M3 |
| Typ łba | bez łba (dociskowy) |
| Napęd | płaski (prosty) |
| Układ rozmiaru | gwint metryczny |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 120 g |
| Waga 1 szt | 0,24 g |
