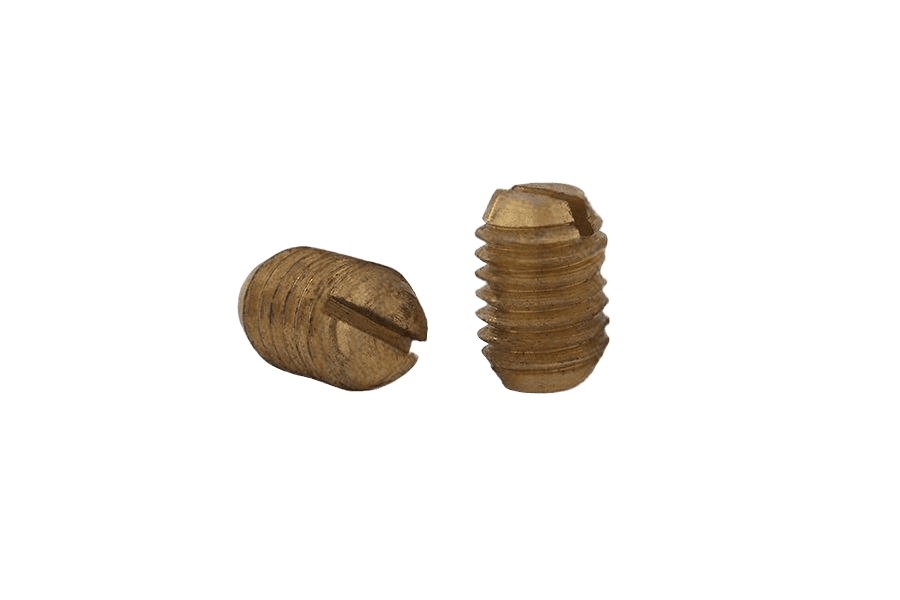

Wkręt dociskowy z rowkiem i płaskim końcem ISO 4766, mosiądz
ISO 4766ISO 4766normy powiązane DIN 551 · PN 82272
Zdjęcie 1 z 2
OznaczenieISO 4766 · 6×M3 · mosiądz
ISO 4766karta katalogowa
karta katalogowaWkręt dociskowy z rowkiem i płaskim końcem · bez łba (dociskowy) — wymiary i warunki techniczne wg ISO 4766
Wymiary i warunki techniczne wg ISO 4766
Karta normy ISO 4766Wymiary
wszystkie wartości w mm| d | P | dp(min) | dp(max) | n |
|---|---|---|---|---|
| M1 | 0,25 | 0,25 | 0,5 | 0,2 |
| M1,2 | 0,25 | 0,35 | 0,6 | 0,2 |
| M1,6 | 0,35 | 0,55 | 0,8 | 0,25 |
| M2 | 0,4 | 0,75 | 1 | 0,25 |
| M2,5 | 0,45 | 1,25 | 1,5 | 0,4 |
| M3 | 0,5 | 1,75 | 2 | 0,4 |
| (M3,5) | 0,6 | 1,95 | 2,2 | 0,5 |
| M4 | 0,7 | 2,25 | 2,5 | 0,6 |
| M5 | 0,8 | 3,2 | 3,5 | 0,8 |
| M6 | 1 | 3,7 | 4 | 1 |
| M8 | 1,25 | 5,2 | 5,5 | 1,2 |
| M10 | 1,5 | 6,64 | 7 | 1,6 |
| M12 | 1,75 | 8,14 | 8,5 | 2 |
- P
- skok gwintu
- n
- szerokość rowka pod wkrętak
| d | M1 | M1,2 | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,25 | 0,25 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 |
| dp(min) | 0,25 | 0,35 | 0,55 | 0,75 | 1,25 | 1,75 | 1,95 | 2,25 | 3,2 | 3,7 | 5,2 | 6,64 | 8,14 |
| dp(max) | 0,5 | 0,6 | 0,8 | 1 | 1,5 | 2 | 2,2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 |
| nszerokość rowka pod wkrętak | 0,2 | 0,2 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
- (…)wymiary nie zalecane
- drozmiar (średnica) gwintu
- dp(min), dp(max) — średnica końca płaskiego
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
ISO 4766 · 6×M3 · mosiądzOpis
Wkręt dociskowy z rowkiem i płaskim końcem wg normy ISO 4766 (odpowiedniki: DIN 551, PN 82272), z mosiądzu.
Dostępny wariant: M 3x 6. W ofercie również w wykonaniu ocynkowanym i surowym.
Specyfikacja produktu
13 pozycji| Długość | 6 |
|---|---|
| Średnica | M3 |
| Materiał wyrobu | mosiądz |
| Typ łba | bez łba (dociskowy) |
| Napęd | płaski (prosty) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | ISO 4766 |
| Rodzaj | Wkręt dociskowy z rowkiem i płaskim końcem |
| Rozmiar | M3 |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 230 g |
| Waga 1 szt | 0,23 g |
Wykonania ISO 4766
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt dociskowy z rowkiem i płaskim końcem ISO 4766, mosiądzmosiądzto wykonanie | mosiądz | — | wybierz wymiar |
| Wkręt dociskowy z rowkiem i płaskim końcem ISO 4766, kl. 14H, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | 3/3 | wybierz wymiar |
| Wkręt dociskowy z rowkiem i płaskim końcem ISO 4766, kl. 14H, bez powłokiBez powłoki (surowe) | Bez powłoki (surowe) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantISO 4766 · mosiądz
6×M377,39 zł / opak
6×M3 · 1000 szt.1000 szt. · 0,08 zł brutto / szt. · dostępne
