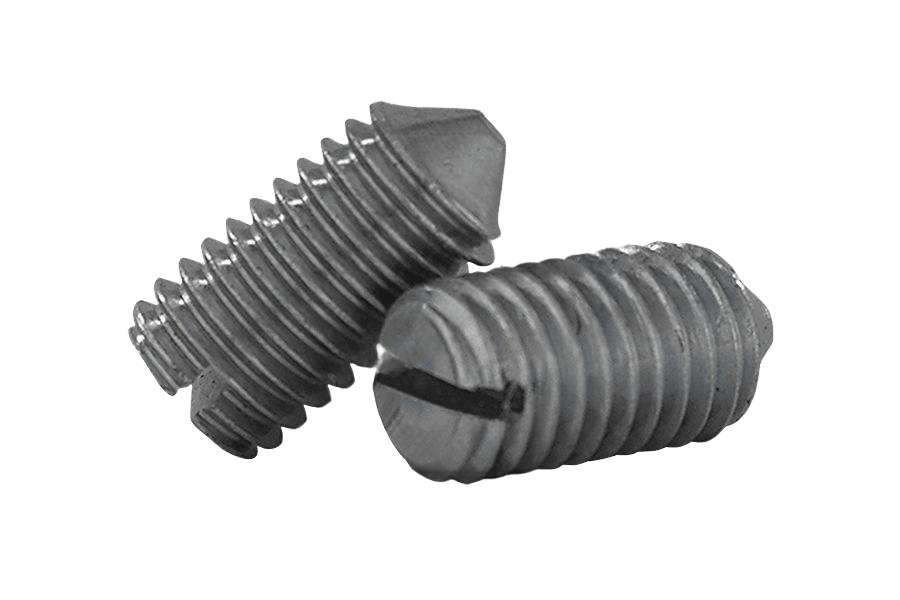

Wkręt dociskowy z rowkiem i stożkowym końcem ISO 7434, kl. 14H, ocynk biały
ISO 7434ISO 7434normy powiązane DIN 553 · PN 82273
OznaczenieISO 7434 · Ocynk galwaniczny biały (oc.B)
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Typ łba
- bez łba (dociskowy)
- Układ rozmiaru
- gwint metryczny
- Rodzaj gwintu
- Gwint zwykły (zgrubny)
Wybierz rozmiar
średnica × długość2 warianty normy · 2 w tym wykonaniu| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 16 | 20 |
|---|---|---|
| M6 | Rozmiar M6, Długość 20: nie ma w normie | |
| M12 | Rozmiar M12, Długość 16: nie ma w normie |
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
ISO 7434karta katalogowa
karta katalogowaWkręt dociskowy z rowkiem i stożkowym końcem · bez łba (dociskowy) — wymiary i warunki techniczne wg ISO 7434
Wymiary i warunki techniczne wg ISO 7434
Karta normy ISO 7434Wymiary
wszystkie wartości w mm| Indeks | Ppodziałka gwintu | dt(max) | n |
|---|---|---|---|
| M1 | 0,25 | 0,1 | 0,2 |
| M1,2 | 0,25 | 0,12 | 0,2 |
| M1,6 | 0,35 | 0,16 | 0,25 |
| M2 | 0,4 | 0,2 | 0,25 |
| M2,5 | 0,45 | 0,25 | 0,4 |
| M3 | 0,5 | 0,3 | 0,4 |
| (M3,5) | 0,6 | 0,35 | 0,5 |
| M4 | 0,7 | 0,4 | 0,6 |
| M5 | 0,8 | 0,5 | 0,8 |
| M6 | 1 | 1,5 | 1 |
| M8 | 1,25 | 2 | 1,2 |
| M10 | 1,5 | 2,5 | 1,6 |
| M12 | 1,75 | 3 | 2 |
| Wymiar | M1 | M1,2 | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 | M12 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ppodziałka gwintu | 0,25 | 0,25 | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 |
| dt(max) | 0,1 | 0,12 | 0,16 | 0,2 | 0,25 | 0,3 | 0,35 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 3 |
| n | 0,2 | 0,2 | 0,25 | 0,25 | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)wymiary nie zalecane
Oznaczanie
przykład zapisuPrzykład oznaczania śruby bez łba z gwintem na całej długości, z rowkiem i końcem stożkowym, z gwintem M6, o długości nominalnej l = 12 mm, klasy własności mechanicznych 14H:
Śruba bez łba z rowkiem ISO 7434 – M6x12 – 14HOpis
Wkręt dociskowy z rowkiem i stożkowym końcem wg normy ISO 7434 (odpowiedniki: DIN 553, PN 82273). Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od M6 do M12 i długościach 16–20 mm. W ofercie również w wykonaniu surowym.
Specyfikacja produktu
7 pozycji| Pokrycie | Ocynk galwaniczny biały (oc.B) |
|---|---|
| Typ łba | bez łba (dociskowy) |
| Układ rozmiaru | gwint metryczny |
| Rodzaj gwintu | Gwint zwykły (zgrubny) |
| Norma | ISO 7434 |
| Rodzaj | Wkręt dociskowy z rowkiem i stożkowym końcem |
| Klasa / materiał | 14H |
Wykonania ISO 7434
2 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt dociskowy z rowkiem i stożkowym końcem ISO 7434, kl. 14H, ocynk białyOcynk galwaniczny biały (oc.B)to wykonanie | Ocynk galwaniczny biały (oc.B) | 2/2 | wybierz wymiar |
| Wkręt dociskowy z rowkiem i stożkowym końcem ISO 7434, kl. 14H, bez powłokiBez powłoki (surowe) | Bez powłoki (surowe) | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
ISO 7434 · 2 warianty
