DIN 6885 Akarta katalogowa

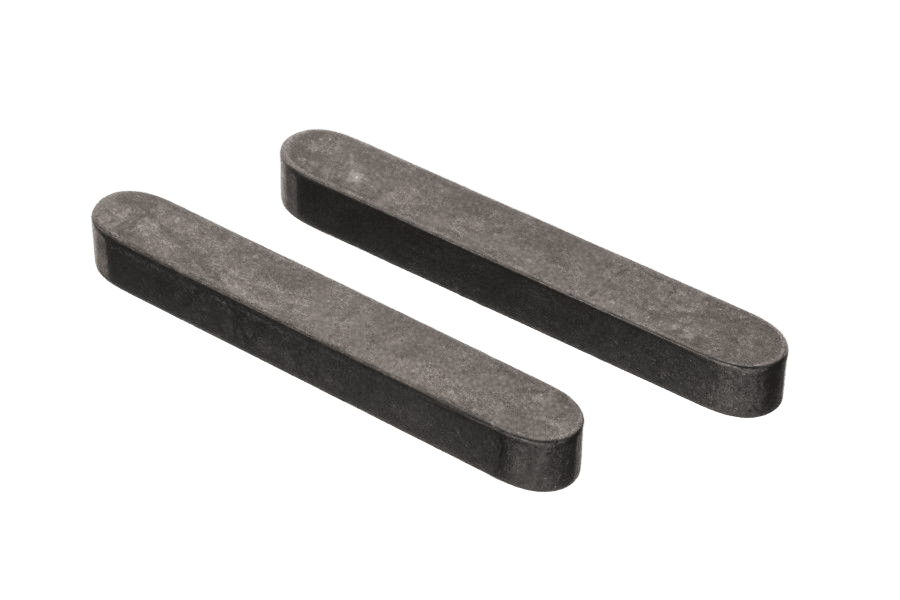

Wpust
Wymiary i warunki techniczne wg DIN 6885 A
Formy wykonania wg DIN 6885
zaokrąglone pełne
ścięte pełne
jednostronnie zaokrąglone pełne
zaokrąglone jednootworowe (otwór na 1 wkręt mocujący)
ścięte jednootworowe
zaokrąglone dwuotworowe; od 12x8 dodatkowo z otworem gwintowanym (wyciskowym)
ścięte dwuotworowe; od 12x8 dodatkowo z otworem gwintowanym
ukosowane jednootworowe
ukosowane dwuotworowe
ukosowane z otworem pod kołek sprężysty
Zasady zabudowy
wpust osadzony w rowku wału i piasty; wymiary b, h, t1, t2
wg DIN 84, DIN 7984 lub DIN 6912 — przekrój K-L
dla wpustów wyciskowych — przekrój M-N
wg DIN 1481 — przekrój O-P
Wymiary (mm)
| b — szerokość | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | 45 | 50 | 56 | 63 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | 11 | 12 | 14 | 14 | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 32 | 36 | 40 | 45 | 50 |
| d1 | 6–8 | 8–10 | 10–12 | 12–17 | 17–22 | 22–30 | 30–38 | 38–44 | 44–50 | 50–58 | 58–65 | 65–75 | 75–85 | 85–95 | 95–110 | 110–130 | 130–150 | 150–170 | 170–200 | 200–230 | 230–260 | 260–290 | 290–330 | 330–380 | 380–440 | 440–500 |
| t1 | 1,2 | 1,8 | 2,5 | 3 | 3,5 | 4 | 5 | 5 | 5,5 | 6 | 7 | 7,5 | 9 | 9 | 10 | 11 | 12 | 13 | 15 | 17 | 20 | 20 | 22 | 25 | 28 | 31 |
| t2 | 1 | 1,4 | 1,8 | 2,3 | 2,8 | 3,3 | 3,3 | 3,3 | 3,8 | 4,3 | 4,4 | 4,9 | 5,4 | 5,4 | 6,4 | 7,4 | 8,4 | 9,4 | 10,4 | 11,4 | 12,4 | 12,4 | 14,4 | 15,4 | 17,4 | 19,5 |
| wkręt mocujący | M3x8 | M3x10 | M4x10 | M5x10 | M5x10 | M6x12 | M6x12 | M6x16 | M8x16 | M10x16 | M10x20 | M12x25 | M12x25 | M12x30 | M12x30 | M12x35 | M12x35 | M16x40 | M16x45 | M20x50 | M20x55 | |||||
| kołek sprężysty | 4x8 | 4x8 | 5x10 | 6x12 | 6x12 | 8x16 | 8x16 | 8x16 | 10x20 | 12x24 | 12x24 | 16x30 | 16x30 | 16x30 | 16x32 | 16x32 | 16x32 | 20x40 | 20x40 | 25x50 | 25x50 |
d1 — zalecany zakres średnicy wału dla danego przekroju wpustuPełne wymiary otworów (d2–d8, t3–t7) dla form C–J — patrz karta katalogowa PDFh — wysokośćd1 — średnica wałut1 — rowek w walet2 — rowek w piaście
Materiał
| h ≤ 25 mm | St50-1K wg DIN 1652 |
|---|---|
| h > 25 mm | St60-2K wg DIN 1652 |
Oznaczanie
Formy E i F od przekroju 12x8 posiadają dodatkowy otwór gwintowany ułatwiający demontaż (wyciskowy).
Przykład oznaczania: wpust pryzmatyczny forma A o szerokości b = 12 mm, wysokości h = 8 mm i długości l = 56 mm:
Wpust pryzmatyczny A 12x8x56 DIN 6885.
Normy powiązane: PN 85001, PN 85002.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Długość | — |
| Norma | DIN 6885 A |
| Rodzaj | Wpust |
| Klasa / materiał | Stal nierdzewna A4 (A4) |
| Układ rozmiaru | średnica (mm) |
