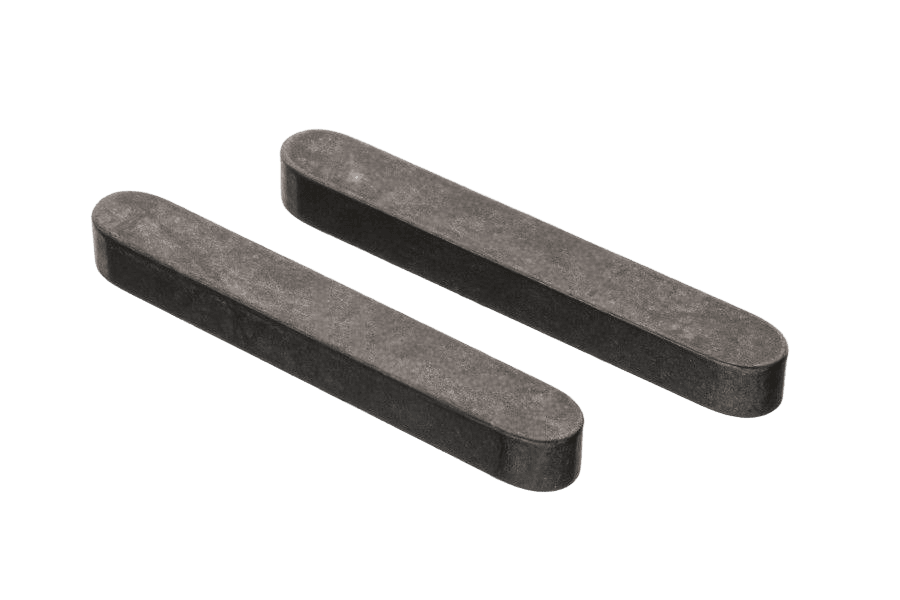

Wpust surowe DIN 6885 A

Rys. techniczny · DIN 6885 A

Wybierz rozmiar i długość

Rozmiar → Długość ↓	2	3	4	5	6	8	10	12	14	16	18	20	22	25	28	32	36
6			—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
8					—	—	—	—	—	—	—	—	—	—	—	—	—
10						—	—	—	—	—	—	—	—	—	—	—	—
12							—	—	—	—	—	—	—	—	—	—	—
14	—						—	—	—	—	—	—	—	—	—	—	—
16	—						—	—	—	—	—	—	—	—	—	—	—
18	—						—	—	—	—	—	—	—	—	—	—	—
20								—	—	—	—	—	—	—	—	—	—
22	—							—	—	—	—	—	—	—	—	—	—
25	—									—	—	—	—	—	—	—	—
28	—									—	—	—	—	—	—	—	—
30	—									—	—	—	—	—	—	—	—
32	—	—								—	—	—	—	—	—	—	—
36	—						—			—	—	—	—	—	—	—	—
40	—	—								—	—	—	—	—	—	—	—
45	—	—										—	—	—	—	—	—
50	—	—										—	—	—	—	—	—
56	—	—	—										—	—	—	—	—
60	—	—	—	—	—					—		—	—	—	—	—	—
63	—	—	—										—	—	—	—	—
70	—	—	—	—			—							—	—	—	—
80	—	—	—	—												—	—
85	—	—	—	—	—		—	—	—	—	—	—	—	—	—	—	—
90	—	—	—	—											—	—	—
100	—	—	—	—												—	—
110	—	—	—	—	—										—	—	—
120	—	—	—	—	—			—	—	—			—	—	—	—	—
125	—	—	—	—	—	—	—
140	—	—	—	—	—												—
150	—	—	—	—	—				—	—	—	—	—	—	—	—	—
160	—	—	—	—	—	—
180	—	—	—	—	—								—				—
200	—	—	—	—	—
220	—	—	—	—	—	—	—	—	—	—	—		—			—

wybrany dostępny zapytaj o dostępność

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

DIN 6885 Akarta katalogowa

Wpust

Wymiary i warunki techniczne wg DIN 6885 A

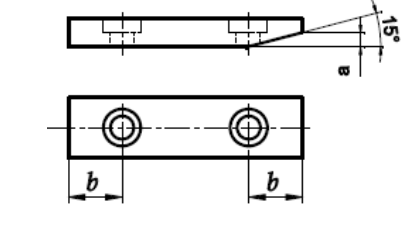

Formy wykonania wg DIN 6885

**Forma AB**
jednostronnie zaokrąglone pełne

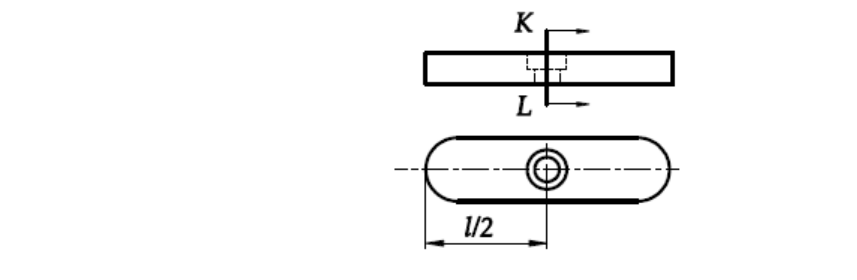

**Forma C**
zaokrąglone jednootworowe (otwór na 1 wkręt mocujący)

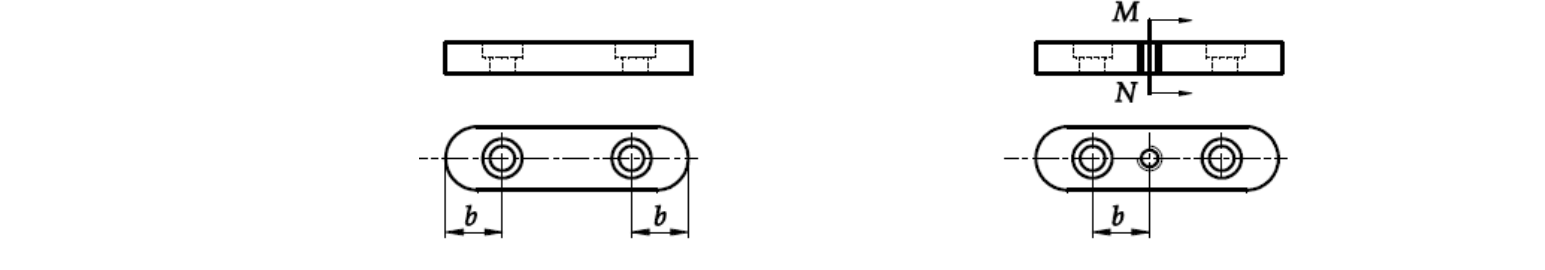

**Forma E**
zaokrąglone dwuotworowe; od 12x8 dodatkowo z otworem gwintowanym (wyciskowym)

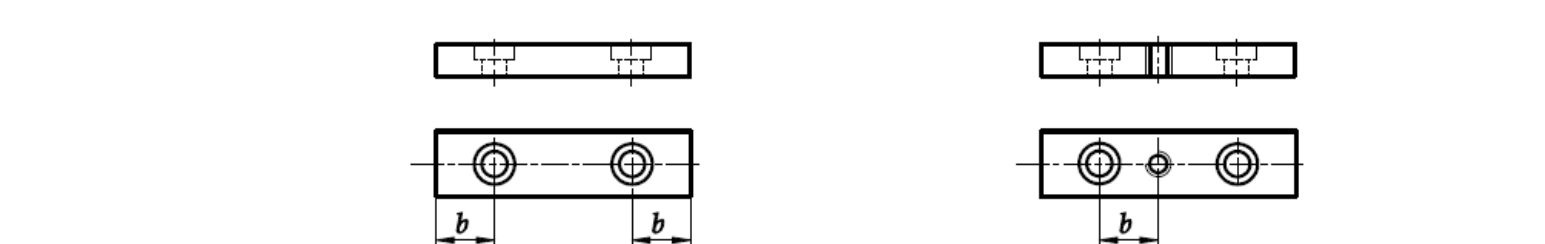

**Forma F**
ścięte dwuotworowe; od 12x8 dodatkowo z otworem gwintowanym

**Forma J**
ukosowane z otworem pod kołek sprężysty

Zasady zabudowy

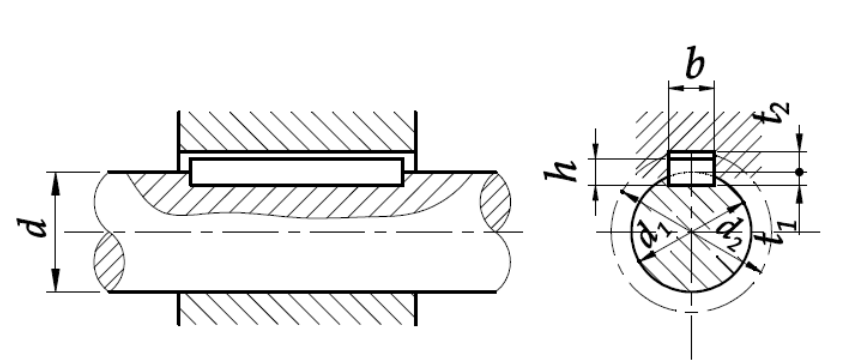

**Montaż wpustów (formy A i B)**
wpust osadzony w rowku wału i piasty; wymiary b, h, t1, t2

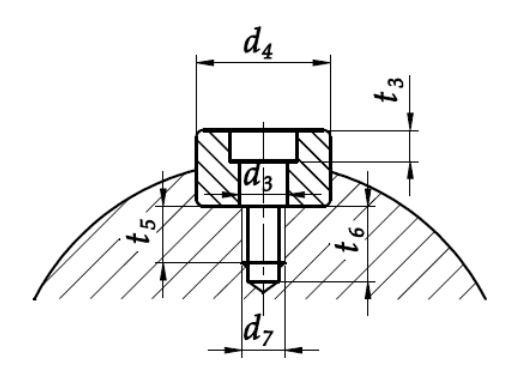

**Otwór dla wkrętu mocującego**
wg DIN 84, DIN 7984 lub DIN 6912 — przekrój K-L

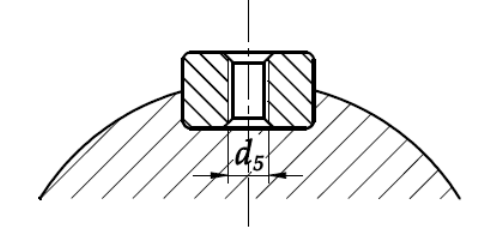

**Otwór gwintowany (wyciskowy)**
dla wpustów wyciskowych — przekrój M-N

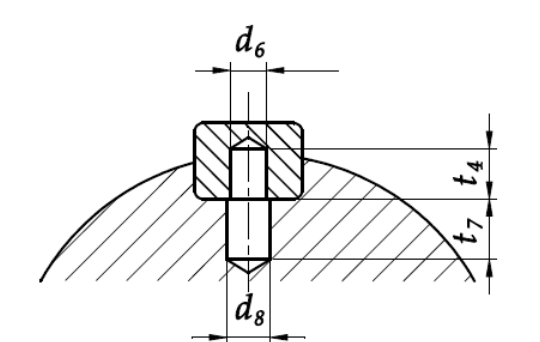

**Otwór pod kołek sprężysty**
wg DIN 1481 — przekrój O-P

Wymiary (mm)

b — szerokość	2	3	4	5	6	8	10	12	14	16	18	20	22	25	28	32	36	40	45	50	56	63	70	80	90	100
h	2	3	4	5	6	7	8	8	9	10	11	12	14	14	16	18	20	22	25	28	32	32	36	40	45	50
d1	6–8	8–10	10–12	12–17	17–22	22–30	30–38	38–44	44–50	50–58	58–65	65–75	75–85	85–95	95–110	110–130	130–150	150–170	170–200	200–230	230–260	260–290	290–330	330–380	380–440	440–500
t1	1,2	1,8	2,5	3	3,5	4	5	5	5,5	6	7	7,5	9	9	10	11	12	13	15	17	20	20	22	25	28	31
t2	1	1,4	1,8	2,3	2,8	3,3	3,3	3,3	3,8	4,3	4,4	4,9	5,4	5,4	6,4	7,4	8,4	9,4	10,4	11,4	12,4	12,4	14,4	15,4	17,4	19,5
wkręt mocujący						M3x8	M3x10	M4x10	M5x10	M5x10	M6x12	M6x12	M6x16	M8x16	M10x16	M10x20	M12x25	M12x25	M12x30	M12x30	M12x35	M12x35	M16x40	M16x45	M20x50	M20x55
kołek sprężysty						4x8	4x8	5x10	6x12	6x12	8x16	8x16	8x16	10x20	12x24	12x24	16x30	16x30	16x30	16x32	16x32	16x32	20x40	20x40	25x50	25x50

d1 — zalecany zakres średnicy wału dla danego przekroju wpustuPełne wymiary otworów (d2–d8, t3–t7) dla form C–J — patrz karta katalogowa PDFh — wysokośćd1 — średnica wałut1 — rowek w walet2 — rowek w piaście

Materiał

h ≤ 25 mm	St50-1K wg DIN 1652
h > 25 mm	St60-2K wg DIN 1652

Oznaczanie

Formy E i F od przekroju 12x8 posiadają dodatkowy otwór gwintowany ułatwiający demontaż (wyciskowy).

Przykład oznaczania: wpust pryzmatyczny forma A o szerokości b = 12 mm, wysokości h = 8 mm i długości l = 56 mm:

Wpust pryzmatyczny A 12x8x56 DIN 6885.

Normy powiązane: PN 85001, PN 85002.

Specyfikacja produktu

Rozmiar	—
Długość	—
Norma	DIN 6885 A
Rodzaj	Wpust
Pokrycie	Bez powłoki (surowe)
Układ rozmiaru	średnica (mm)
