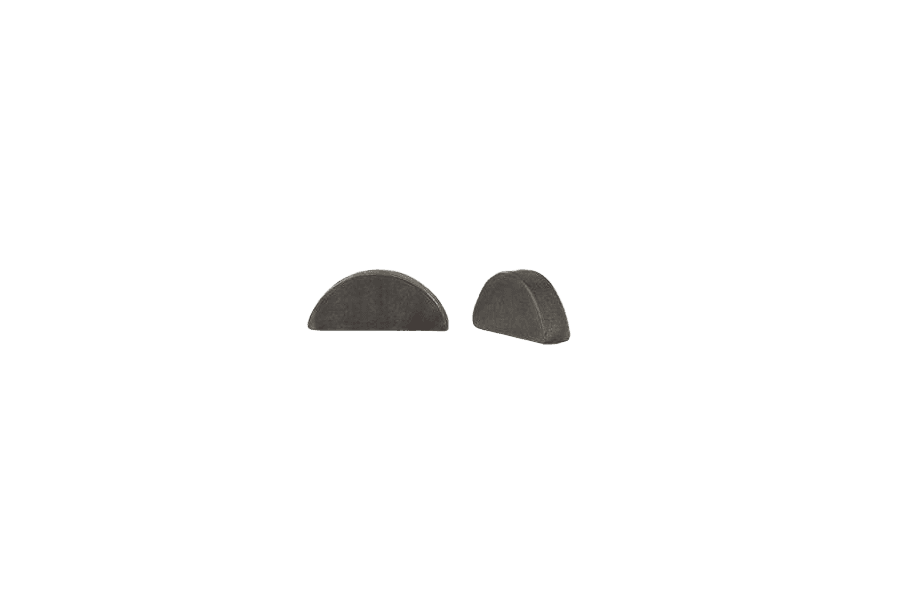

Wpust czółenkowy DIN 6888, bez powłoki
DIN 6888DIN 6888normy powiązane ISO 3912 · PN-M-85008
Zdjęcie 1 z 2
OznaczenieDIN 6888 · Bez powłoki (surowe)
- Pokrycie
- Bez powłoki (surowe)
- Układ rozmiaru
- średnica (mm)
Wybierz rozmiar
średnica × długość22 warianty normy · 4 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 2,6–9 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 2,6 | 3,7 | 5 | 6,5 | 7,5 | 9 | 10 | 11 | 13 |
|---|---|---|---|---|---|---|---|---|---|
| 1,5 | Rozmiar 1,5, Długość 3,7: nie ma w normie | Rozmiar 1,5, Długość 5: nie ma w normie | Rozmiar 1,5, Długość 6,5: nie ma w normie | Rozmiar 1,5, Długość 7,5: nie ma w normie | Rozmiar 1,5, Długość 9: nie ma w normie | Rozmiar 1,5, Długość 10: nie ma w normie | Rozmiar 1,5, Długość 11: nie ma w normie | Rozmiar 1,5, Długość 13: nie ma w normie | |
| 2 | Rozmiar 2, Długość 6,5: nie ma w normie | Rozmiar 2, Długość 7,5: nie ma w normie | Rozmiar 2, Długość 9: nie ma w normie | Rozmiar 2, Długość 10: nie ma w normie | Rozmiar 2, Długość 11: nie ma w normie | Rozmiar 2, Długość 13: nie ma w normie | |||
| 2,5 | Rozmiar 2,5, Długość 2,6: nie ma w normie | Rozmiar 2,5, Długość 5: nie ma w normie | Rozmiar 2,5, Długość 6,5: nie ma w normie | Rozmiar 2,5, Długość 7,5: nie ma w normie | Rozmiar 2,5, Długość 9: nie ma w normie | Rozmiar 2,5, Długość 10: nie ma w normie | Rozmiar 2,5, Długość 11: nie ma w normie | Rozmiar 2,5, Długość 13: nie ma w normie | |
| 3 | Rozmiar 3, Długość 2,6: nie ma w normie | Rozmiar 3, Długość 7,5: nie ma w normie | Rozmiar 3, Długość 9: nie ma w normie | Rozmiar 3, Długość 10: nie ma w normie | Rozmiar 3, Długość 11: nie ma w normie | Rozmiar 3, Długość 13: nie ma w normie | |||
| 4 | Rozmiar 4, Długość 2,6: nie ma w normie | Rozmiar 4, Długość 3,7: nie ma w normie | Rozmiar 4, Długość 9: nie ma w normie | Rozmiar 4, Długość 10: nie ma w normie | Rozmiar 4, Długość 11: nie ma w normie | Rozmiar 4, Długość 13: nie ma w normie | |||
| 5 | Rozmiar 5, Długość 2,6: nie ma w normie | Rozmiar 5, Długość 3,7: nie ma w normie | Rozmiar 5, Długość 5: nie ma w normie | Rozmiar 5, Długość 10: nie ma w normie | Rozmiar 5, Długość 11: nie ma w normie | Rozmiar 5, Długość 13: nie ma w normie | |||
| 6 | Rozmiar 6, Długość 2,6: nie ma w normie | Rozmiar 6, Długość 3,7: nie ma w normie | Rozmiar 6, Długość 5: nie ma w normie | Rozmiar 6, Długość 6,5: nie ma w normie | Rozmiar 6, Długość 13: nie ma w normie | ||||
| 8 | Rozmiar 8, Długość 2,6: nie ma w normie | Rozmiar 8, Długość 3,7: nie ma w normie | Rozmiar 8, Długość 5: nie ma w normie | Rozmiar 8, Długość 6,5: nie ma w normie | Rozmiar 8, Długość 7,5: nie ma w normie | Rozmiar 8, Długość 10: nie ma w normie | |||
| 10 | Rozmiar 10, Długość 2,6: nie ma w normie | Rozmiar 10, Długość 3,7: nie ma w normie | Rozmiar 10, Długość 5: nie ma w normie | Rozmiar 10, Długość 6,5: nie ma w normie | Rozmiar 10, Długość 7,5: nie ma w normie | Rozmiar 10, Długość 9: nie ma w normie | Rozmiar 10, Długość 10: nie ma w normie | Rozmiar 10, Długość 11: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 6888karta katalogowa
karta katalogowaWpust czółenkowy — wymiary i warunki techniczne wg DIN 6888
Wymiary i warunki techniczne wg DIN 6888
Karta normy DIN 6888Wymiary
wszystkie wartości w mm| b x h | b(h9) | h(h12) | d2 | l | d1, szereg 1 | d1, szereg 2 | t1 | t2 |
|---|---|---|---|---|---|---|---|---|
| 1,5x2,6 | 1,5 | 2,6 | 7 | 6,76 | 4–6 | 8–10 | 2,0 | 0,6 |
| 2x2,6 | 2 | 2,6 | 7 | 6,76 | 6–8 | 10–12 | 1,8 | 1 |
| 2x3,7 | 2 | 3,7 | 10 | 9,66 | 6–8 | 10–12 | 2,9 | 1 |
| 2,5x3,7 | 2,5 | 3,7 | 10 | 9,66 | 8–10 | 12–17 | 2,9 | 1 |
| 3x3,7 | 3 | 3,7 | 10 | 9,66 | 8–10 | 12–17 | 2,5 | 1,4 |
| 3x5 | 3 | 5 | 13 | 12,65 | 8–10 | 12–17 | 3,8 | 1,4 |
| 3x6,5 | 3 | 6,5 | 16 | 15,72 | 12–17 | 5,3 | 1,4 | |
| 4x5 | 4 | 5 | 13 | 12,65 | 10–12 | 17–22 | 3,5 | 1,7 |
| 4x6,5 | 4 | 6,5 | 16 | 15,72 | 10–12 | 17–22 | 5 | 1,7 |
| 4x7,5 | 4 | 7,5 | 19 | 18,57 | 17–22 | 6 | 1,7 | |
| 5x6,5 | 5 | 6,5 | 16 | 15,72 | 12–17 | 22–30 | 4,5 | 2,2 |
| 5x7,5 | 5 | 7,5 | 19 | 18,57 | 12–17 | 22–30 | 5,5 | 2,2 |
| 5x9 | 5 | 9 | 22 | 21,63 | 22–30 | 7 | 2,2 | |
| 6x7,5 | 6 | 7,5 | 19 | 18,57 | 17–22 | 30–38 | 5,1 | 2,6 |
| 6x9 | 6 | 9 | 22 | 21,63 | 17–22 | 30–38 | 6,6 | 2,6 |
| 6x10 | 6 | 10 | 25 | 24,49 | 17–22 | 30–38 | 7,6 | 2,6 |
| 6x11 | 6 | 11 | 28 | 27,35 | 30–38 | 8,6 | 2,6 | |
| 8x9 | 8 | 9 | 22 | 21,63 | 22–30 | ≥ 38 | 6,2 | 3 |
| 8x11 | 8 | 11 | 28 | 27,35 | 22–30 | ≥ 38 | 8,2 | 3 |
| 8x13 | 8 | 13 | 32 | 31,43 | ≥ 38 | 10,2 | 3 | |
| 10x13 | 10 | 13 | 32 | 31,43 | 30–38 | ≥ 38 | 9,8 | 3,4 |
- b(h9)
- szerokość wpustu
- h(h12)
- wysokość wpustu
- d2
- średnica segmentu (tarczy), z której wycięto wpust
- l
- długość wpustu (wartość przybliżona ≈)
- t1
- głębokość rowka w wale
- t2
- głębokość rowka w piaście
| b x h | 1,5x2,6 | 2x2,6 | 2x3,7 | 2,5x3,7 | 3x3,7 | 3x5 | 3x6,5 | 4x5 | 4x6,5 | 4x7,5 | 5x6,5 | 5x7,5 | 5x9 | 6x7,5 | 6x9 | 6x10 | 6x11 | 8x9 | 8x11 | 8x13 | 10x13 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| b(h9)szerokość wpustu | 1,5 | 2 | 2 | 2,5 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 10 |
| h(h12)wysokość wpustu | 2,6 | 2,6 | 3,7 | 3,7 | 3,7 | 5 | 6,5 | 5 | 6,5 | 7,5 | 6,5 | 7,5 | 9 | 7,5 | 9 | 10 | 11 | 9 | 11 | 13 | 13 |
| d2średnica segmentu (tarczy), z której wycięto wpust | 7 | 7 | 10 | 10 | 10 | 13 | 16 | 13 | 16 | 19 | 16 | 19 | 22 | 19 | 22 | 25 | 28 | 22 | 28 | 32 | 32 |
| ldługość wpustu (wartość przybliżona ≈) | 6,76 | 6,76 | 9,66 | 9,66 | 9,66 | 12,65 | 15,72 | 12,65 | 15,72 | 18,57 | 15,72 | 18,57 | 21,63 | 18,57 | 21,63 | 24,49 | 27,35 | 21,63 | 27,35 | 31,43 | 31,43 |
| d1, szereg 1 | 4–6 | 6–8 | 6–8 | 8–10 | 8–10 | 8–10 | 10–12 | 10–12 | 12–17 | 12–17 | 17–22 | 17–22 | 17–22 | 22–30 | 22–30 | 30–38 | |||||
| d1, szereg 2 | 8–10 | 10–12 | 10–12 | 12–17 | 12–17 | 12–17 | 12–17 | 17–22 | 17–22 | 17–22 | 22–30 | 22–30 | 22–30 | 30–38 | 30–38 | 30–38 | 30–38 | ≥ 38 | ≥ 38 | ≥ 38 | ≥ 38 |
| t1głębokość rowka w wale | 2,0 | 1,8 | 2,9 | 2,9 | 2,5 | 3,8 | 5,3 | 3,5 | 5 | 6 | 4,5 | 5,5 | 7 | 5,1 | 6,6 | 7,6 | 8,6 | 6,2 | 8,2 | 10,2 | 9,8 |
| t2głębokość rowka w piaście | 0,6 | 1 | 1 | 1 | 1,4 | 1,4 | 1,4 | 1,7 | 1,7 | 1,7 | 2,2 | 2,2 | 2,2 | 2,6 | 2,6 | 2,6 | 2,6 | 3 | 3 | 3 | 3,4 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- d1 — zalecany zakres średnicy wału (mm)
- d1, szereg 1 — gdy wpust przenosi moment obrotowy (wpust pasowany)
- d1, szereg 2 — gdy wpust jest tylko elementem ustalającym, a moment przenosi inny element (np. stożek)
- wymiar nie występuje w danym szeregu
Materiał
1 pozycja| Stal | St 60 (inne gatunki stali według uzgodnień) |
|---|
Oznaczanie
przykład zapisuSzereg 1 średnic wałków dotyczy wpustów przenoszących moment obrotowy. Dla wałków drążonych, stopniowanych lub przy niewielkich przenoszonych momentach dopuszcza się stosowanie wpustów o mniejszych przekrojach na wałkach o większych średnicach niż podane w tabeli. Szereg 2 dotyczy wpustów pełniących wyłącznie funkcję ustalającą, gdy moment obrotowy przenoszony jest innym elementem (np. stożkiem).
Wpust czółenkowy 4x5 DIN 6888Opis
Wpust czółenkowy wg normy DIN 6888 (odpowiedniki: ISO 3912, PN-M-85008). Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana.
Dostępny asortyment: w rozmiarach od 1,5 do 3 mm i długościach 2,6–5 mm.
Specyfikacja produktu
4 pozycje| Pokrycie | Bez powłoki (surowe) |
|---|---|
| Układ rozmiaru | średnica (mm) |
| Norma | DIN 6888 |
| Rodzaj | Wpust czółenkowy |
Wykonania DIN 6888
3 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wpust czółenkowy DIN 6888, bez powłokiBez powłoki (surowe)to wykonanie | Bez powłoki (surowe) | 4/4 | wybierz wymiar |
| Wpust czółenkowy DIN 6888, bez powłokiBez powłoki (surowe) | Bez powłoki (surowe) | 14/18 | wybierz wymiar |
| Zestaw wpustów czółenkowych 578 DIN 6888 DIN 6888 | — | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
DIN 6888 · 4 warianty
