Kołek spręż. gładki 2x6 surowe ISO 8752 | Świat Śrub

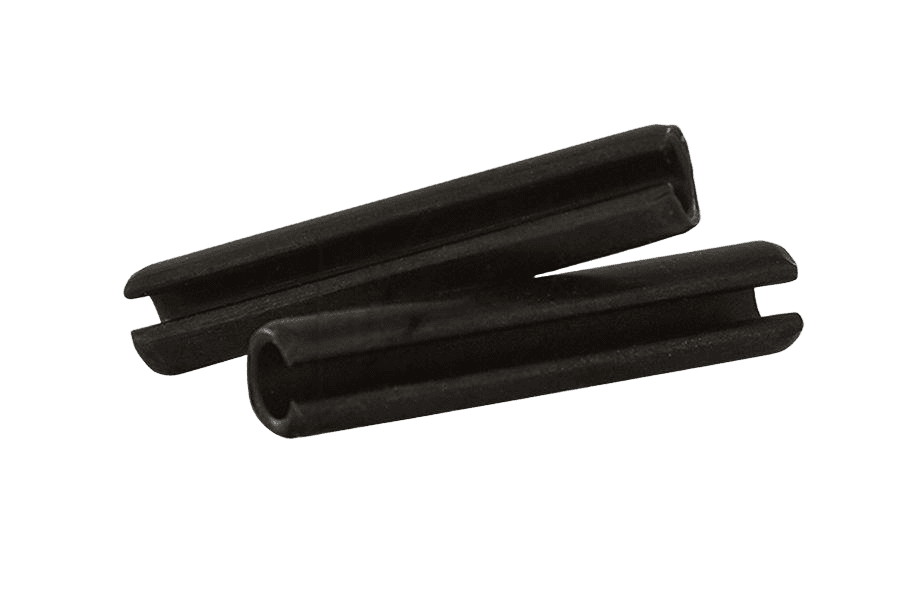

Kołek spręż. gładki 2x6 surowe ISO 8752

Rys. techniczny · ISO 8752

Wybierz długość i średnica

Długość → Średnica ↓	6
2

wybrany dostępny zapytaj o dostępność

51,17 zł

/ opak

Ilość w opakowaniu: 4000 szt

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

ISO 8752karta katalogowa

Kołek spręż. gładki

Wymiary i warunki techniczne wg ISO 8752

Wymiary (mm)wybrany rozmiar: 6 × 2

d1 — nom.	1	1,5	2	2,5	3	3,5	4	4,5	5	6	8	10	12	13	14	16	18	20	21	25	28	30	32	35
d1 (max)*	1,3	1,8	2,4	2,9	3,5	4	4,6	5,1	5,6	6,7	8,8	10,8	12,8	13,8	14,8	16,8	18,9	20,9	21,9	25,9	28,9	30,9	32,9	35,9
d1 (min)*	1,2	1,7	2,3	2,8	3,3	3,8	4,4	4,9	5,4	6,4	8,5	10,5	12,5	13,5	14,5	16,5	18,5	20,5	21,5	25,5	28,5	30,5	32,5	35,5
d2*	0,8	1,1	1,5	1,8	2,1	2,3	2,8	2,9	3,4	4	5,5	6,5	7,5	8,5	8,5	10,5	11,5	12,5	13,5	15,5	17,5	18,5	20,5	21,5
a (max)	0,35	0,45	0,55	0,6	0,7	0,8	0,85	1	1,1	1,4	2	2,4	2,4	2,4	2,4	2,4	2,4	3,4	3,4	3,4	3,4	3,4	3,6	3,6
a (min)	0,15	0,25	0,35	0,4	0,5	0,6	0,65	0,8	0,9	1,2	1,6	2	2	2	2	2	2	3	3	3	3	3	3	3
s	0,2	0,3	0,4	0,5	0,6	0,75	0,8	1	1	1,2	1,5	2	2,5	2,5	3	3	3,5	4	4	5	5,5	6	6	7

* — wymiary przed montażem, wymiar pomocniczyDla kołków o średnicy nominalnej d1 ≥ 10 mm konfiguracja z pojedynczą fazą jest opcjonalna i zależy od dostawcy/producenta.Otwór pod kołek sprężysty: średnica = d1 nominalne, klasa dokładności H12; szczelina zamontowanego kołka (w najmniejszym dopuszczalnym otworze) nie powinna być całkowicie zamknięta.d1 — średnica nominalnad2* — śr. otworu po rozcięciua — długość fazy końcowejs — szerokość szczeliny

Wymagania i powołane normy

Materiał

Stal (St)	wg uznania dostawcy: stal węglowa C≥0,65%, Mn≥0,5% (analiza kontrolna), hartowana i odpuszczana do 420–520 HV30 (lub hartowana izotermicznie do 500–560 HV30); albo stal manganowo-krzemowa C≥0,5%, Si≥1,50%, Mn≥0,7%, hartowana i odpuszczana do 420–560 HV30
Stal nierdzewna A (austenityczna)	C≤0,15%, Mn≤2,00%, Si≤1,5%, Cr 16–20%, Ni 6–12%, P≤0,045%, S≤0,03%, Mo≤0,8%; wykonywana przeróbką plastyczną na zimno
Stal nierdzewna C (martenzytyczna)	C≥0,15%, Mn≤1,00%, Si≤1,0%, Cr 11,5–14%, Ni≤1,00%, P≤0,04%, S≤0,03%; hartowana i odpuszczana do 460–560 HV; próba twardości wg ISO 6507-1

Szczelina

Kołek normalny	kształt i szerokość szczeliny wg uznania dostawcy
Typ N	kołki nieblokujące, o kształcie i/lub szerokości szczeliny gwarantującej nieblokowanie się — dostarczane na podstawie specjalnej umowy

Wykończenie powierzchni

	bez powłoki: kołki dostarczane po obróbce, zabezpieczone środkiem ochronnym (St) lub bez warstwy ochronnej (A/C), chyba że uzgodniono inaczej
Powłoki	dla kołków pokrywanych — proces niepowodujący kruchości wodorowej; przy powlekaniu elektrolitycznym lub fosforanowaniu wymagane możliwie szybkie odwodorowanie (patrz ISO 4042); tolerancje dotyczą kołków przed nałożeniem powłoki

Wykonanie

	kołki nie powinny wykazywać nieregularności ani wad; niedopuszczalne zadziory

Badanie wytrzymałości na ścinanie

	wg ISO 8749

Odbiór

	procedura odbioru wg ISO 3269

Oznaczanie

Przykład oznaczania: kołek sprężysty rozcięty wzmocniony, ze stali węglowej, o średnicy nominalnej d1 = 6 mm i długości nominalnej l = 30 mm:

Kołek sprężysty ISO 8752 – 6x30 – St.

Wersja nieblokująca (N), ze stali nierdzewnej martenzytycznej (C), o tych samych wymiarach: Kołek sprężysty ISO 8752 – 6x30 – N – C.

Normy powiązane: DIN 1481, PN 85023.

Specyfikacja produktu

Długość	6
Średnica	2
Norma	ISO 8752
Rodzaj	Kołek spręż. gładki
Pokrycie	Bez powłoki (surowe)
Rozmiar	2
Układ rozmiaru	średnica (mm)
Ilość w opakowaniu	4000 szt
Waga opakowania	357 g
Waga 1 szt	0,089 g
