Wymiary (mm)
* — wymiary przed montażem, wymiar pomocniczyDla kołków o średnicy nominalnej d1 ≥ 10 mm konfiguracja z pojedynczą fazą jest opcjonalna i zależy od dostawcy/producenta.Otwór pod kołek sprężysty: średnica = d1 nominalne, klasa dokładności H12; szczelina zamontowanego kołka (w najmniejszym dopuszczalnym otworze) nie powinna być całkowicie zamknięta.d1 — średnica nominalnad2* — śr. otworu po rozcięciua — długość fazy końcowejs — szerokość szczeliny
Wymagania i powołane normy
Materiał
| Stal (St) | wg uznania dostawcy: stal węglowa C≥0,65%, Mn≥0,5% (analiza kontrolna), hartowana i odpuszczana do 420–520 HV30 (lub hartowana izotermicznie do 500–560 HV30); albo stal manganowo-krzemowa C≥0,5%, Si≥1,50%, Mn≥0,7%, hartowana i odpuszczana do 420–560 HV30 |
|---|
| Stal nierdzewna A (austenityczna) | C≤0,15%, Mn≤2,00%, Si≤1,5%, Cr 16–20%, Ni 6–12%, P≤0,045%, S≤0,03%, Mo≤0,8%; wykonywana przeróbką plastyczną na zimno |
|---|
| Stal nierdzewna C (martenzytyczna) | C≥0,15%, Mn≤1,00%, Si≤1,0%, Cr 11,5–14%, Ni≤1,00%, P≤0,04%, S≤0,03%; hartowana i odpuszczana do 460–560 HV; próba twardości wg ISO 6507-1 |
|---|
Szczelina
| Kołek normalny | kształt i szerokość szczeliny wg uznania dostawcy |
|---|
| Typ N | kołki nieblokujące, o kształcie i/lub szerokości szczeliny gwarantującej nieblokowanie się — dostarczane na podstawie specjalnej umowy |
|---|
Wykończenie powierzchni
| bez powłoki: kołki dostarczane po obróbce, zabezpieczone środkiem ochronnym (St) lub bez warstwy ochronnej (A/C), chyba że uzgodniono inaczej |
|---|
| Powłoki | dla kołków pokrywanych — proces niepowodujący kruchości wodorowej; przy powlekaniu elektrolitycznym lub fosforanowaniu wymagane możliwie szybkie odwodorowanie (patrz ISO 4042); tolerancje dotyczą kołków przed nałożeniem powłoki |
|---|
Wykonanie
| kołki nie powinny wykazywać nieregularności ani wad; niedopuszczalne zadziory |
|---|
Badanie wytrzymałości na ścinanie
Odbiór
| procedura odbioru wg ISO 3269 |
|---|
Oznaczanie
Przykład oznaczania: kołek sprężysty rozcięty wzmocniony, ze stali węglowej, o średnicy nominalnej d1 = 6 mm i długości nominalnej l = 30 mm:
Kołek sprężysty ISO 8752 – 6x30 – St.
Wersja nieblokująca (N), ze stali nierdzewnej martenzytycznej (C), o tych samych wymiarach: Kołek sprężysty ISO 8752 – 6x30 – N – C.
Normy powiązane: DIN 1481, PN 85023.
Specyfikacja produktu
| Rozmiar | — |
|---|
| Długość | — |
|---|
| Norma | ISO 8752 |
|---|

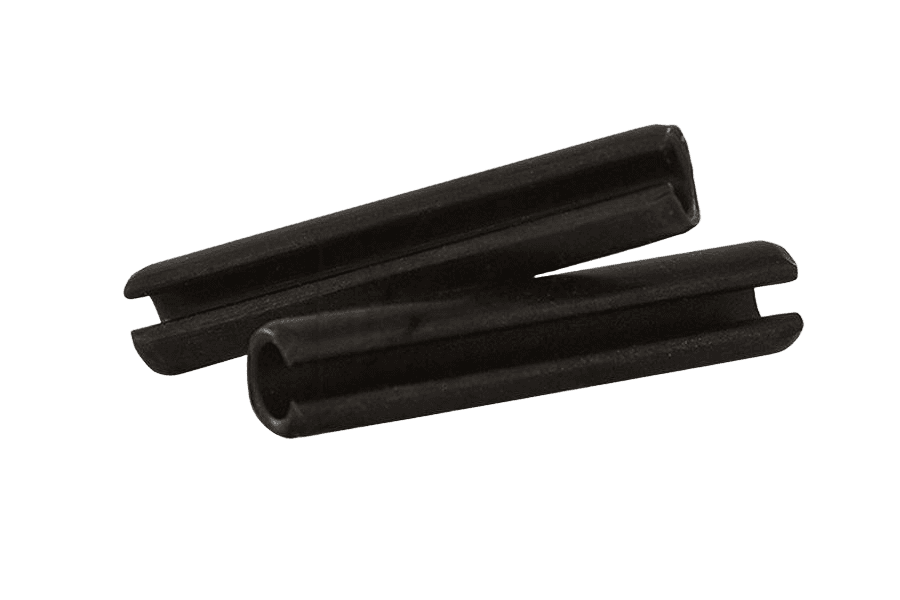

| Rodzaj | Kołek spręż. gładki |
|---|
| Pokrycie | Bez powłoki (surowe) |
|---|
| Układ rozmiaru | średnica (mm) |
|---|
