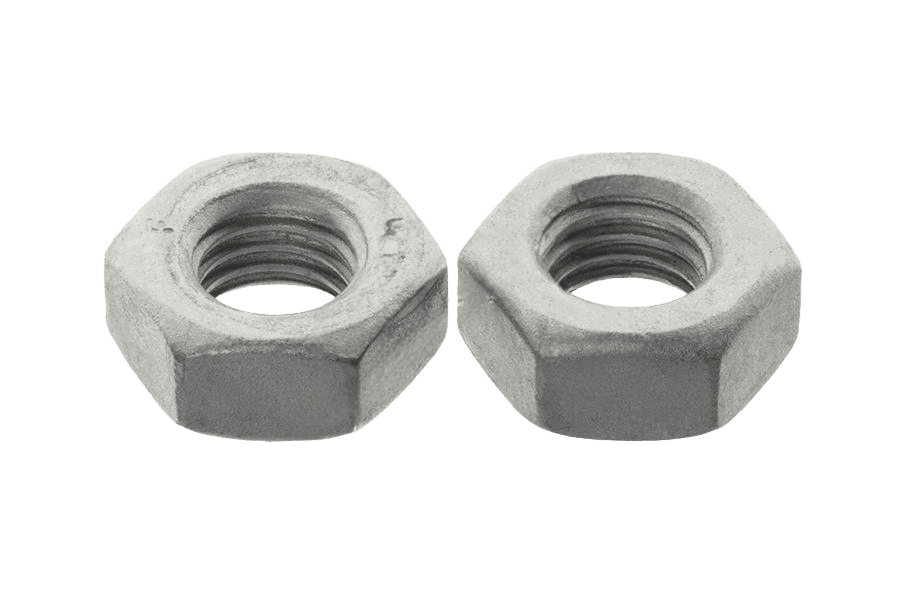

Nakrętka sześciokątna DIN 934, kl. 10, cynk płatkowy
DIN 934DIN 934
Zdjęcie 1 z 2
OznaczenieDIN 934 · 10 · Cynk płatkowy srebrny (fl Zn)
Opis
Nakrętka sześciokątna wg normy DIN 934, w klasie 10. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Dobierana do śrub o odpowiadającej klasie własności.
Dostępny asortyment: w rozmiarach od M8 do M48. W ofercie również w wykonaniu 8 ocynkowanym, 8 surowym i 10 surowym.
Dane techniczne
25 wariantów| Klasa wytrzymałości | 10 |
|---|---|
| Pokrycie | Cynk płatkowy srebrny (fl Zn) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 934 |
| Rodzaj | Nakrętka 6-kt |
| Klasa / materiał | 10 |
| Pasywacja | chromianowa Cr³⁺ |
| Ilość w opakowaniu | 1000 szt |
| Waga opakowania | 4,53 kg |
| Waga 1 szt | 4,53 g |
DIN 934karta katalogowa
karta katalogowaNakrętka 6-kt — wymiary i warunki techniczne wg DIN 934
Wymiary i warunki techniczne wg DIN 934
Karta normy DIN 934Wymiary
wszystkie wartości w mm| Indeks | Pskok gwintu | m (max) | m (min) | srozmiar klucza |
|---|---|---|---|---|
| M2 | 0,4 | 1,6 | 1,35 | 4 |
| M2,5 | 0,45 | 2 | 1,75 | 5 |
| M3 | 0,5 | 2,4 | 2,15 | 5,5 |
| (M3,5) | 0,6 | 2,8 | 2,55 | 6 |
| M4 | 0,7 | 3,2 | 2,9 | 7 |
| M5 | 0,8 | 4 | 3,7 | 8 |
| M6 | 1 | 5 | 4,7 | 10 |
| (M7) | 1 | 5,5 | 5,2 | 11 |
| M8 | 1,25 | 6,5 | 6,14 | 13 |
| M10 | 1,5 | 8 | 7,64 | 17 |
| M12 | 1,75 | 10 | 9,64 | 19 |
| (M14) | 2 | 11 | 10,3 | 22 |
| M16 | 2 | 13 | 12,3 | 24 |
| (M18) | 2,5 | 15 | 14,3 | 27 |
| M20 | 2,5 | 16 | 14,9 | 30 |
| (M22) | 2,5 | 18 | 16,9 | 32 |
| M24 | 3 | 19 | 17,7 | 36 |
| (M27) | 3 | 22 | 20,7 | 41 |
| M30 | 3,5 | 24 | 22,7 | 46 |
| (M33) | 3,5 | 26 | 24,7 | 50 |
| M36 | 4 | 29 | 27,4 | 55 |
| (M39) | 4 | 31 | 29,4 | 60 |
| M42 | 4,5 | 34 | 32,4 | 65 |
| (M45) | 4,5 | 36 | 34,4 | 70 |
| M48 | 5 | 38 | 36,4 | 75 |
| (M52) | 5 | 42 | 40,4 | 80 |
| M56 | 5,5 | 45 | 43,4 | 85 |
| (M60) | 5,5 | 48 | 46,4 | 90 |
| M64 | 6 | 51 | 49,1 | 95 |
| (M68) | 6 | 54 | 52,1 | 100 |
| M72 | 6 | 58 | 56,1 | 105 |
| (M76) | 6 | 61 | 59,1 | 110 |
| M80 | 6 | 64 | 62,1 | 115 |
| (M85) | 6 | 68 | 66,1 | 120 |
| M90 | 6 | 72 | 70,1 | 130 |
| M100 | 6 | 80 | 78,1 | 145 |
| Wymiar | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | M56 | (M60) | M64 | (M68) | M72 | (M76) | M80 | (M85) | M90 | M100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5 | 5,5 | 5,5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| m (max) | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 4 | 5 | 5,5 | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 36 | 38 | 42 | 45 | 48 | 51 | 54 | 58 | 61 | 64 | 68 | 72 | 80 |
| m (min) | 1,35 | 1,75 | 2,15 | 2,55 | 2,9 | 3,7 | 4,7 | 5,2 | 6,14 | 7,64 | 9,64 | 10,3 | 12,3 | 14,3 | 14,9 | 16,9 | 17,7 | 20,7 | 22,7 | 24,7 | 27,4 | 29,4 | 32,4 | 34,4 | 36,4 | 40,4 | 43,4 | 46,4 | 49,1 | 52,1 | 56,1 | 59,1 | 62,1 | 66,1 | 70,1 | 78,1 |
| srozmiar klucza | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 145 |
Kolumna M8 odpowiada wybranemu wariantowi Nakrętka sześciokątna DIN 934 M8, kl. 10, cynk płatkowy.
- (…)wymiary nie zalecane
- m — wysokość
Warunki techniczne / wymagania i powołane normy
13 pozycjiMateriał
- Stal
- klasa własności: d < M3: 6; M3 ≤ d ≤ M39: 6, 8, 10; d > M39 wg uzgodnienia (wg DIN 267-4)
- Stal nierdzewna
- d ≤ M39: A2-70, A4-70; d > M39 wg uzgodnienia (wg DIN 267-11)
- Metale nieżelazne
- wg uzgodnienia (wg DIN 267-18)
Wymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6H
- Norma
- DIN 13-12, DIN 13-15
Tolerancje
- Klasa dokładności
- A dla d ≤ M16; B dla d > M16
- Norma
- ISO 4759-1
Powierzchnia
- jak wykonano (stal); bez powłoki (stal nierdzewna, metale nieżelazne)
- Chropowatość / nieciągłości powierzchni
- wg DIN 267-2 i DIN 267-20
- Powłoki galwaniczne
- wg DIN 267-9
- Powłoki ogniowe
- wg DIN 267-10
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania: nakrętka sześciokątna z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 934 – M12 - 8Wykonania DIN 934
