DIN 934karta katalogowa

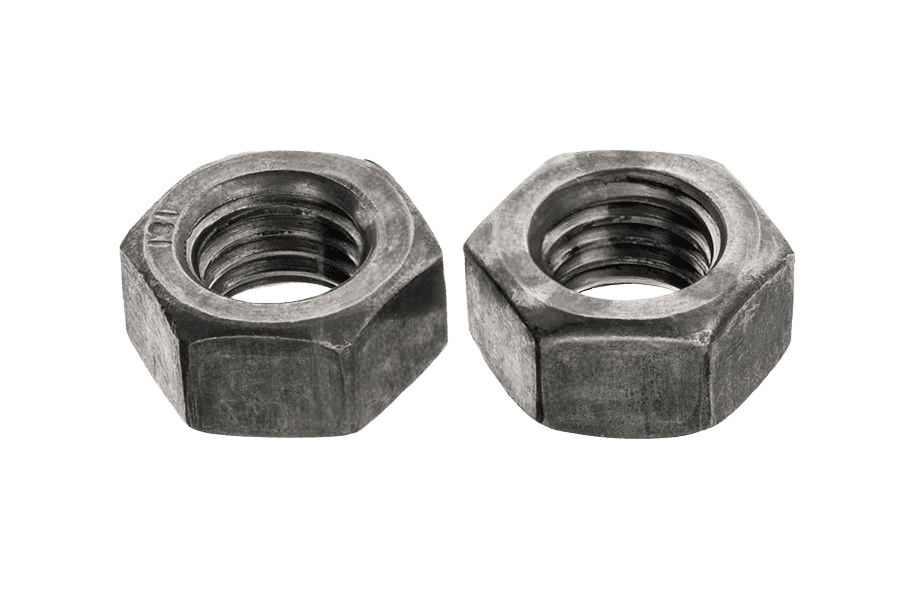

Nakrętka 6-kt
Wymiary i warunki techniczne wg DIN 934
Wymiary (mm)
| M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | M56 | (M60) | M64 | (M68) | M72 | (M76) | M80 | (M85) | M90 | M100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5 | 5,5 | 5,5 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| m (max) | 1,6 | 2 | 2,4 | 2,8 | 3,2 | 4 | 5 | 5,5 | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 36 | 38 | 42 | 45 | 48 | 51 | 54 | 58 | 61 | 64 | 68 | 72 | 80 |
| m (min) | 1,35 | 1,75 | 2,15 | 2,55 | 2,9 | 3,7 | 4,7 | 5,2 | 6,14 | 7,64 | 9,64 | 10,3 | 12,3 | 14,3 | 14,9 | 16,9 | 17,7 | 20,7 | 22,7 | 24,7 | 27,4 | 29,4 | 32,4 | 34,4 | 36,4 | 40,4 | 43,4 | 46,4 | 49,1 | 52,1 | 56,1 | 59,1 | 62,1 | 66,1 | 70,1 | 78,1 |
| s | 4 | 5 | 5,5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 145 |
— wymiary nie zalecaneP — podziałka gwintuP — skok gwintum — wysokośćs — rozmiar klucza
Warunki techniczne / wymagania i powołane normy
Materiał
| Stal | klasa własności: d < M3: 6; M3 ≤ d ≤ M39: 6, 8, 10; d > M39 wg uzgodnienia (wg DIN 267-4) |
|---|---|
| Stal nierdzewna | d ≤ M39: A2-70, A4-70; d > M39 wg uzgodnienia (wg DIN 267-11) |
| Metale nieżelazne | wg uzgodnienia (wg DIN 267-18) |
Wymagania ogólne
| Norma | DIN 267-1 |
|---|
Gwint
| Tolerancja | 6H |
|---|---|
| Norma | DIN 13-12, DIN 13-15 |
Tolerancje
| Klasa dokładności | A dla d ≤ M16; B dla d > M16 |
|---|---|
| Norma | ISO 4759-1 |
Powierzchnia
| jak wykonano (stal); bez powłoki (stal nierdzewna, metale nieżelazne) | |
| Chropowatość / nieciągłości powierzchni | wg DIN 267-2 i DIN 267-20 |
| Powłoki galwaniczne | wg DIN 267-9 |
| Powłoki ogniowe | wg DIN 267-10 |
Odbiór
| procedura odbioru wg DIN 267-5 |
Oznaczanie
Przykład oznaczania: nakrętka sześciokątna z gwintem M12 i klasy własności mechanicznych 8:
Nakrętka sześciokątna DIN 934 – M12 - 8.
Norma powiązana: PN 82144.
Specyfikacja produktu
| Rozmiar | — |
|---|---|
| Norma | DIN 934 |
| Rodzaj | Nakrętka 6-kt |
| Klasa / materiał | 8 |
| Pokrycie | Bez powłoki (surowe) |
| Układ rozmiaru | gwint metryczny |
