Nakrętka sześciokątna DIN 934, stal kwasoodporna A4-80

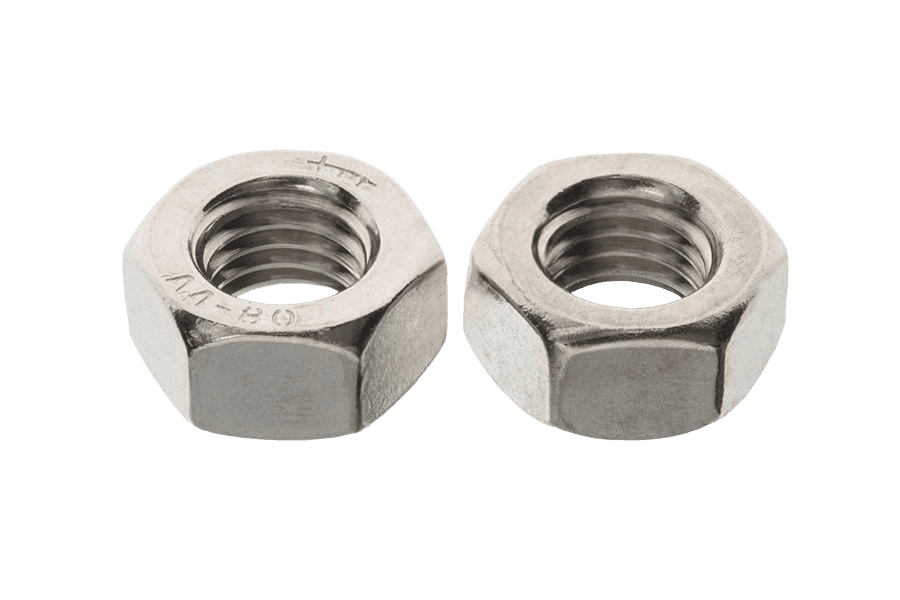

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.

Zdjęcie poglądowe — powłoka wybranego wykonania może wyglądać inaczej.
Rysunek wg normy
M5 4 8

Rysunek wg DIN 934 · Ød = M5 · m = 4 · s = 8 — schematyczny, nie w skali.

Rysunek schematyczny wg normy, nie w skali.
Zdjęcie 1 z 2

OznaczenieDIN 934 · A4-80 · stal nierdzewna A4

Opis

Nakrętka sześciokątna wg normy DIN 934, ze stali nierdzewnej A4-80 — odpornej na korozję także w środowisku morskim i chemicznym. Dobierana do śrub o odpowiadającej klasie własności.

Dostępny asortyment: w rozmiarach od M5 do M36. W ofercie również w wykonaniu 8 ocynkowanym, 8 surowym i 10 surowym.

Dane techniczne

13 wariantów
Klasa wytrzymałościA4-80
Materiał wyrobustal nierdzewna A4
Układ rozmiarugwint metryczny
Rodzaj gwintuGwint zwykły (zgrubny)
NormaDIN 934
RodzajNakrętka 6-kt
Klasa / materiałNierdzewna A4-80
Ilość w opakowaniu1000 szt
Waga opakowania1,04 kg
Waga 1 szt1,04 g

DIN 934karta katalogowa

karta katalogowa

Nakrętka 6-kt — wymiary i warunki techniczne wg DIN 934

Wymiary i warunki techniczne wg DIN 934

Karta normy DIN 934
M5 4 8

Rysunek wg DIN 934 · Ød = M5 · m = 4 · s = 8 — schematyczny, nie w skali.

Ød = M5 · m = 4 · s = 8

Wymiary

wszystkie wartości w mm

IndeksPskok gwintum (max)m (min)srozmiar klucza
M20,41,61,354
M2,50,4521,755
M30,52,42,155,5
(M3,5)0,62,82,556
M40,73,22,97
M50,843,78
M6154,710
(M7)15,55,211
M81,256,56,1413
M101,587,6417
M121,75109,6419
(M14)21110,322
M1621312,324
(M18)2,51514,327
M202,51614,930
(M22)2,51816,932
M2431917,736
(M27)32220,741
M303,52422,746
(M33)3,52624,750
M3642927,455
(M39)43129,460
M424,53432,465
(M45)4,53634,470
M4853836,475
(M52)54240,480
M565,54543,485
(M60)5,54846,490
M6465149,195
(M68)65452,1100
M7265856,1105
(M76)66159,1110
M8066462,1115
(M85)66866,1120
M9067270,1130
M10068078,1145
WymiarM2M2,5M3(M3,5)M4M5M6(M7)M8M10M12(M14)M16(M18)M20(M22)M24(M27)M30(M33)M36(M39)M42(M45)M48(M52)M56(M60)M64(M68)M72(M76)M80(M85)M90M100
Pskok gwintu0,40,450,50,60,70,8111,251,51,75222,52,52,5333,53,5444,54,5555,55,566666666
m (max)1,622,42,83,2455,56,581011131516181922242629313436384245485154586164687280
m (min)1,351,752,152,552,93,74,75,26,147,649,6410,312,314,314,916,917,720,722,724,727,429,432,434,436,440,443,446,449,152,156,159,162,166,170,178,1
srozmiar klucza455,56781011131719222427303236414650556065707580859095100105110115120130145

Kolumna M5 odpowiada wybranemu wariantowi Nakrętka sześciokątna DIN 934 M5, stal kwasoodporna A4-80.

  • (…)wymiary nie zalecane
  • m — wysokość

Warunki techniczne / wymagania i powołane normy

13 pozycji

Materiał

Stal
klasa własności: d < M3: 6; M3 ≤ d ≤ M39: 6, 8, 10; d > M39 wg uzgodnienia (wg DIN 267-4)
Stal nierdzewna
d ≤ M39: A2-70, A4-70; d > M39 wg uzgodnienia (wg DIN 267-11)
Metale nieżelazne
wg uzgodnienia (wg DIN 267-18)

Wymagania ogólne

Norma
DIN 267-1

Gwint

Tolerancja
6H
Norma
DIN 13-12, DIN 13-15

Tolerancje

Klasa dokładności
A dla d ≤ M16; B dla d > M16
Norma
ISO 4759-1

Powierzchnia

jak wykonano (stal); bez powłoki (stal nierdzewna, metale nieżelazne)
Chropowatość / nieciągłości powierzchni
wg DIN 267-2 i DIN 267-20
Powłoki galwaniczne
wg DIN 267-9
Powłoki ogniowe
wg DIN 267-10

Odbiór

procedura odbioru wg DIN 267-5

Oznaczanie

przykład zapisu

Przykład oznaczania: nakrętka sześciokątna z gwintem M12 i klasy własności mechanicznych 8:

Nakrętka sześciokątna DIN 934 – M12 - 8

Wykonania DIN 934

19 wykonań

WykonanieKlasa · powłokaNa stanie
Nakrętka sześciokątna DIN 934, stal kwasoodporna A4-80A4-80 · stal nierdzewna A4to wykonanieA4-80 · stal nierdzewna A4—
Nakrętka sześciokątna DIN 934, kl. 8, ocynk biały8 · Ocynk galwaniczny biały (oc.B)8 · Ocynk galwaniczny biały (oc.B)—
Nakrętka sześciokątna DIN934——
Nakrętka sześciokątna DIN 934, stal nierdzewna A2-70A2-70 · stal nierdzewna A2A2-70 · stal nierdzewna A2—
Nakrętka sześciokątna DIN 934, kl. 8, bez powłoki8 · Bez powłoki (surowe)8 · Bez powłoki (surowe)—
Nakrętka sześciokątna DIN 934, kl. 10, ocynk biały10 · Ocynk galwaniczny biały (oc.B)10 · Ocynk galwaniczny biały (oc.B)—
Nakrętka sześciokątna DIN 934, kl. 10, bez powłoki10 · Bez powłoki (surowe)10 · Bez powłoki (surowe)—
Nakrętka sześciokątna DIN 934, kl. 6, cynk-nikiel czarny6 · Cynk-nikiel czarny (Zn-Ni cz.)6 · Cynk-nikiel czarny (Zn-Ni cz.)—
Nakrętka sześciokątna DIN 934, kl. 12, bez powłoki12 · Bez powłoki (surowe)12 · Bez powłoki (surowe)—
Nakrętka sześciokątna DIN 934, kl. 10, cynk płatkowy10 · Cynk płatkowy srebrny (fl Zn)10 · Cynk płatkowy srebrny (fl Zn)—
Nakrętka sześciokątna DIN 934, kl. 8, cynk płatkowy8 · Cynk płatkowy srebrny (fl Zn)8 · Cynk płatkowy srebrny (fl Zn)—
Nakrętka sześciokątna DIN 934, mosiądzmosiądzmosiądz—
Nakrętka sześciokątna DIN 934, kl. 12, cynk płatkowy12 · Cynk płatkowy srebrny (fl Zn)12 · Cynk płatkowy srebrny (fl Zn)—
Nakrętka sześciokątna DIN 934, kl. 8, cynk płatkowy czarny8 · Cynk płatkowy czarny (fl Zn cz.)8 · Cynk płatkowy czarny (fl Zn cz.)—
Nakrętka sześciokątna DIN 934, stal nierdzewna A2stal nierdzewna A2stal nierdzewna A2—
Nakrętka sześciokątna DIN 934, stal kwasoodporna A4stal nierdzewna A4stal nierdzewna A4—
Nakrętka sześciokątna DIN 934, kl. 8, ocynk biały, gwint lewy8 · Ocynk galwaniczny biały (oc.B)8 · Ocynk galwaniczny biały (oc.B)—
Nakrętka sześciokątna DIN 934, kl. 8, ocynk ogniowy8 · Cynk ogniowy (tZn, EN 14399)8 · Cynk ogniowy (tZn, EN 14399)—
Nakrętka sześciokątna DIN 934, kl. 6, ocynk biały6 · Ocynk galwaniczny biały (oc.B)6 · Ocynk galwaniczny biały (oc.B)—

Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
