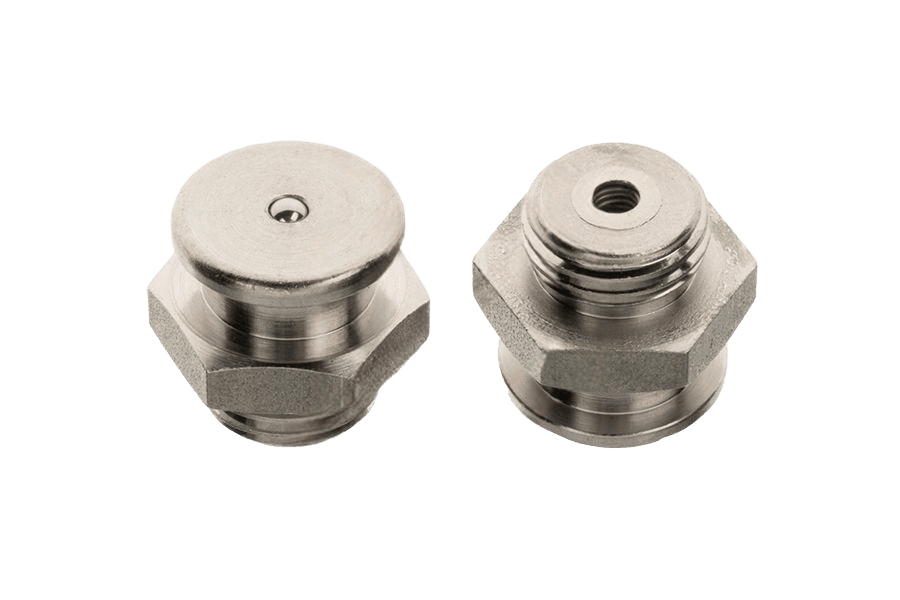

Smarowniczka DIN 3404, stal kwasoodporna A4
DIN 3404DIN 3404
Zdjęcie 1 z 2
OznaczenieDIN 3404 · M10x1 · stal nierdzewna A4
DIN 3404karta katalogowa
karta katalogowaSmarowniczka — wymiary i warunki techniczne wg DIN 3404
Wymiary i warunki techniczne wg DIN 3404
Karta normy DIN 3404Wymiary — Ø d3 = 10 mm (Typ M4)
M6x1–M10x1| Ød1(nom) | M6x1 | M8x1 | M10x1 |
|---|---|---|---|
| hwysokość całkowita | 13,5 | 13,5 | 13,5 |
| ldługość gwintu | 6 | 6 | 6 |
| srozmiar klucza (sześciokąt) | 11 | 11 | 11 |
Kolumna M10x1 odpowiada wybranemu wariantowi M10x1.
- Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M4)
- Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindryczny
Wymiary — Ø d3 = 16 mm (Typ M1)
M6x1–1/4-18 NPT l=11| Ød1(nom) | h | l | s |
|---|---|---|---|
| M6x1 | 17 | 6 | 17 |
| M8x1 | 17 | 6 | 17 |
| M8x1,25 | 17 | 6 | 17 |
| M10x1 | 17 | 6 | 17 |
| M10x1 (l=9) | 20 | 9 | 17 |
| M10x1,5 | 17 | 6 | 17 |
| M12x1 | 17 | 6 | 17 |
| M12x1,75 | 17 | 6 | 17 |
| M12x1,5 | 17 | 6 | 17 |
| M14x1,5 | 17 | 6 | 17 |
| M16x1,5 | 18 | 7 | 17 |
| G 1/8 | 17 | 6 | 17 |
| G 1/4 | 17 | 6 | 17 |
| G 3/8 | 18 | 7 | 17 |
| 1/4-18 NPT | 21 | 10 | 17 |
| 1/4-18 NPT (l=11) | 21,5 | 11 | 17 |
- h
- wysokość całkowita
- l
- długość gwintu
- s
- rozmiar klucza (sześciokąt)
| Ød1(nom) | M6x1 | M8x1 | M8x1,25 | M10x1 | M10x1 (l=9) | M10x1,5 | M12x1 | M12x1,75 | M12x1,5 | M14x1,5 | M16x1,5 | G 1/8 | G 1/4 | G 3/8 | 1/4-18 NPT | 1/4-18 NPT (l=11) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| hwysokość całkowita | 17 | 17 | 17 | 17 | 20 | 17 | 17 | 17 | 17 | 17 | 18 | 17 | 17 | 18 | 21 | 21,5 |
| ldługość gwintu | 6 | 6 | 6 | 6 | 9 | 6 | 6 | 6 | 6 | 6 | 7 | 6 | 6 | 7 | 10 | 11 |
| srozmiar klucza (sześciokąt) | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
Kolumna M10x1 odpowiada wybranemu wariantowi M10x1.
- Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M1)
- Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindryczny
- G 1/8 = 1/8-28 BSPP; G 1/4 = 1/4-19 BSPP; G 3/8 = 3/8-19 BSPP (oznaczenia równoważne wg PDF)
- 1/4-18 NPT, PTF — gwint rurowy stożkowy (NPT/PTF), w odróżnieniu od pozostałych gwintów cylindrycznych w tej tabeli
Wymiary — Ø d3 = 22 mm (Typ M22)
M10x1–G 1/2| Ød1(nom) | h | l | s |
|---|---|---|---|
| M10x1 | 23,5 | 9,5 | 22 |
| M16x1,5 | 21,5 | 8 | 22 |
| G 1/4 | 21,5 | 8 | 22 |
| G 3/8 | 21,5 | 8 | 22 |
| G 1/2 | 21,5 | 8 | 22 |
- h
- wysokość całkowita
- l
- długość gwintu
- s
- rozmiar klucza (sześciokąt)
| Ød1(nom) | M10x1 | M16x1,5 | G 1/4 | G 3/8 | G 1/2 |
|---|---|---|---|---|---|
| hwysokość całkowita | 23,5 | 21,5 | 21,5 | 21,5 | 21,5 |
| ldługość gwintu | 9,5 | 8 | 8 | 8 | 8 |
| srozmiar klucza (sześciokąt) | 22 | 22 | 22 | 22 | 22 |
Kolumna M10x1 odpowiada wybranemu wariantowi M10x1.
- Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M22)
- Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindryczny
- G 1/4 = 1/4-19 BSPP; G 3/8 = 3/8-19 BSPP; G 1/2 = 1/2-14 BSPP (oznaczenia równoważne wg PDF)
Wymiary gniazda montażowego
wszystkie wartości w mm| Ød3 | 10 | 16 | 22 |
|---|---|---|---|
| ewysokość gniazda montażowego (wg rysunku instrukcji montażu) | 50 | 55 | 60 |
| mszerokość otworu/rowka gniazda | 26 | 32 | 36 |
| rpromień zaokrąglenia gniazda | 14 | 16 | 18 |
| gdługość otworu/rowka gniazda | 30 | 35 | 45 |
Materiał / powłoka
3 pozycje| Materiał (wykonanie stalowe) | stal automatowa 11SMnPb30+C (1.0718) |
|---|---|
| Powłoka (wykonanie stalowe) | galwaniczna wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz |
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 3404 · M10x1 · stal nierdzewna A4Opis
Smarowniczka wg normy DIN 3404, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym.
Dostępny asortyment: w rozmiarze M10x1. W ofercie również w wykonaniu ocynkowanym i nierdzewnym A1.
Specyfikacja produktu
9 pozycji| Rozmiar | M10x1 |
|---|---|
| Materiał wyrobu | stal nierdzewna A4 |
| Układ rozmiaru | calowy / rurowy |
| Norma | DIN 3404 |
| Rodzaj | Smarowniczka |
| Rozmiar klucza | 16 |
| Ilość w opakowaniu | 20 szt |
| Waga opakowania | 350 g |
| Waga 1 szt | 17,5 g |
Wykonania DIN 3404
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Smarowniczka DIN 3404, stal kwasoodporna A4stal nierdzewna A4to wykonanie | stal nierdzewna A4 | — | wybierz wymiar |
| Smarowniczka DIN 3404, ocynk białystal · Ocynk galwaniczny biały (oc.B) | stal · Ocynk galwaniczny biały (oc.B) | 17/17 | wybierz wymiar |
| Smarowniczka DIN 3404, mosiądzmosiądz | mosiądz | — | wybierz wymiar |
| Smarowniczka DIN 3404, stal nierdzewna A1stal nierdzewna A1 | stal nierdzewna A1 | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 3404 · stal nierdzewna A4
M10x1423,22 zł / opak
M10x1 · 20 szt.20 szt. · 21,16 zł brutto / szt. · dostępne
