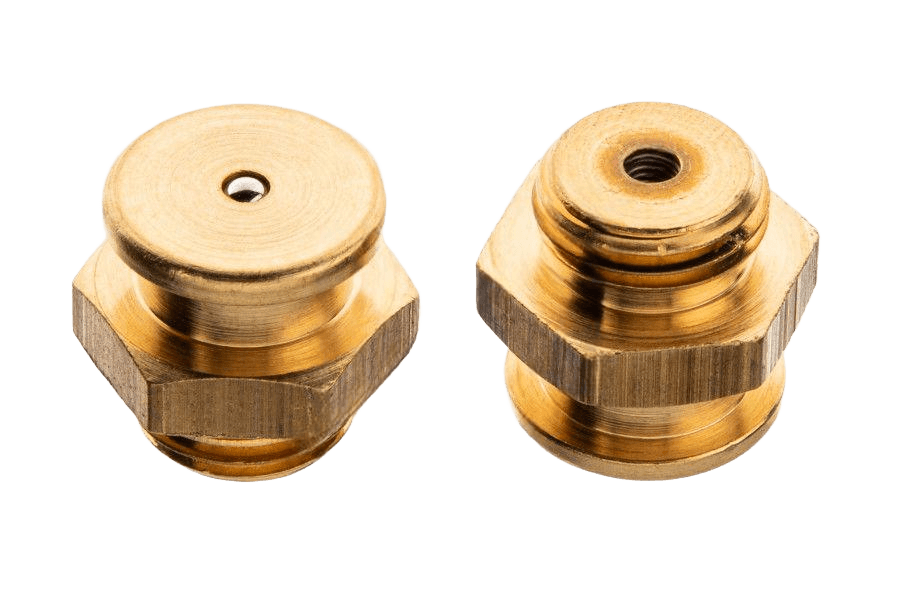

Smarowniczka DIN 3404, mosiądz
DIN 3404DIN 3404
Zdjęcie 1 z 2
OznaczenieDIN 3404 · mosiądz
Opis
Smarowniczka wg normy DIN 3404, z mosiądzu.
Dostępny asortyment: w rozmiarach od G 1/8 do M12x1,5. W ofercie również w wykonaniu ocynkowanym, nierdzewnym A1 i nierdzewnym A4.
Dane techniczne
6 wariantów| Materiał wyrobu | mosiądz |
|---|---|
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 3404 |
| Rodzaj | Smarowniczka |
| Klasa / materiał | Mosiądz (ms) |
| Ilość w opakowaniu | 50 szt |
| Waga opakowania | 1,02 kg |
| Waga 1 szt | 20,5 g |
DIN 3404karta katalogowa
karta katalogowaSmarowniczka — wymiary i warunki techniczne wg DIN 3404
Wymiary i warunki techniczne wg DIN 3404
Karta normy DIN 3404Wymiary — Ø d3 = 10 mm (Typ M4)
M6x1–M10x1| Ød1(nom) | M6x1 | M8x1 | M10x1 |
|---|---|---|---|
| hwysokość całkowita | 13,5 | 13,5 | 13,5 |
| ldługość gwintu | 6 | 6 | 6 |
| srozmiar klucza (sześciokąt) | 11 | 11 | 11 |
- Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M4)
- Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindryczny
Wymiary — Ø d3 = 16 mm (Typ M1)
M6x1–1/4-18 NPT l=11| Ød1(nom) | h | l | s |
|---|---|---|---|
| M6x1 | 17 | 6 | 17 |
| M8x1 | 17 | 6 | 17 |
| M8x1,25 | 17 | 6 | 17 |
| M10x1 | 17 | 6 | 17 |
| M10x1 (l=9) | 20 | 9 | 17 |
| M10x1,5 | 17 | 6 | 17 |
| M12x1 | 17 | 6 | 17 |
| M12x1,75 | 17 | 6 | 17 |
| M12x1,5 | 17 | 6 | 17 |
| M14x1,5 | 17 | 6 | 17 |
| M16x1,5 | 18 | 7 | 17 |
| G 1/8 | 17 | 6 | 17 |
| G 1/4 | 17 | 6 | 17 |
| G 3/8 | 18 | 7 | 17 |
| 1/4-18 NPT | 21 | 10 | 17 |
| 1/4-18 NPT (l=11) | 21,5 | 11 | 17 |
- h
- wysokość całkowita
- l
- długość gwintu
- s
- rozmiar klucza (sześciokąt)
| Ød1(nom) | M6x1 | M8x1 | M8x1,25 | M10x1 | M10x1 (l=9) | M10x1,5 | M12x1 | M12x1,75 | M12x1,5 | M14x1,5 | M16x1,5 | G 1/8 | G 1/4 | G 3/8 | 1/4-18 NPT | 1/4-18 NPT (l=11) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| hwysokość całkowita | 17 | 17 | 17 | 17 | 20 | 17 | 17 | 17 | 17 | 17 | 18 | 17 | 17 | 18 | 21 | 21,5 |
| ldługość gwintu | 6 | 6 | 6 | 6 | 9 | 6 | 6 | 6 | 6 | 6 | 7 | 6 | 6 | 7 | 10 | 11 |
| srozmiar klucza (sześciokąt) | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
Kolumna G 1/4 odpowiada wybranemu wariantowi Smarowniczka DIN 3404 G 1/4(16), mosiądz.
- Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M1)
- Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindryczny
- G 1/8 = 1/8-28 BSPP; G 1/4 = 1/4-19 BSPP; G 3/8 = 3/8-19 BSPP (oznaczenia równoważne wg PDF)
- 1/4-18 NPT, PTF — gwint rurowy stożkowy (NPT/PTF), w odróżnieniu od pozostałych gwintów cylindrycznych w tej tabeli
Wymiary — Ø d3 = 22 mm (Typ M22)
M10x1–G 1/2| Ød1(nom) | h | l | s |
|---|---|---|---|
| M10x1 | 23,5 | 9,5 | 22 |
| M16x1,5 | 21,5 | 8 | 22 |
| G 1/4 | 21,5 | 8 | 22 |
| G 3/8 | 21,5 | 8 | 22 |
| G 1/2 | 21,5 | 8 | 22 |
- h
- wysokość całkowita
- l
- długość gwintu
- s
- rozmiar klucza (sześciokąt)
| Ød1(nom) | M10x1 | M16x1,5 | G 1/4 | G 3/8 | G 1/2 |
|---|---|---|---|---|---|
| hwysokość całkowita | 23,5 | 21,5 | 21,5 | 21,5 | 21,5 |
| ldługość gwintu | 9,5 | 8 | 8 | 8 | 8 |
| srozmiar klucza (sześciokąt) | 22 | 22 | 22 | 22 | 22 |
Kolumna G 1/4 odpowiada wybranemu wariantowi Smarowniczka DIN 3404 G 1/4(16), mosiądz.
- Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M22)
- Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindryczny
- G 1/4 = 1/4-19 BSPP; G 3/8 = 3/8-19 BSPP; G 1/2 = 1/2-14 BSPP (oznaczenia równoważne wg PDF)
Wymiary gniazda montażowego
wszystkie wartości w mm| Ød3 | 10 | 16 | 22 |
|---|---|---|---|
| ewysokość gniazda montażowego (wg rysunku instrukcji montażu) | 50 | 55 | 60 |
| mszerokość otworu/rowka gniazda | 26 | 32 | 36 |
| rpromień zaokrąglenia gniazda | 14 | 16 | 18 |
| gdługość otworu/rowka gniazda | 30 | 35 | 45 |
Materiał / powłoka
3 pozycje| Materiał (wykonanie stalowe) | stal automatowa 11SMnPb30+C (1.0718) |
|---|---|
| Powłoka (wykonanie stalowe) | galwaniczna wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz |
Oznaczanie
przykład zapisuPrzykład oznaczenia smarowniczki kulkowej z główką płaską, gwint M10x1, średnica kołnierza Ø d3 = 16 mm, wysokość nominalna h = 17 mm, wykonanej ze stali węglowej:
Smarowniczka DIN 3404 – M10x1 – 20- StWykonania DIN 3404
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie |
|---|---|---|
| Smarowniczka DIN 3404, mosiądzmosiądzto wykonanie | mosiądz | — |
| Smarowniczka DIN 3404, ocynk białystal · Ocynk galwaniczny biały (oc.B) | stal · Ocynk galwaniczny biały (oc.B) | 17/17 |
| Smarowniczka DIN 3404, stal nierdzewna A1stal nierdzewna A1 | stal nierdzewna A1 | — |
| Smarowniczka DIN 3404, stal kwasoodporna A4stal nierdzewna A4 | stal nierdzewna A4 | — |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
