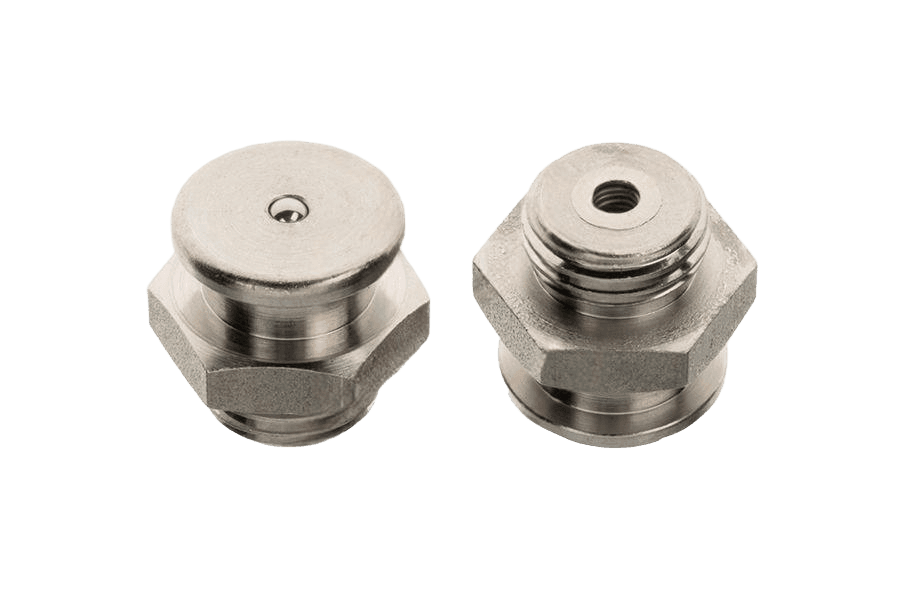

Smarowniczka DIN 3404, ocynk biały
DIN 3404DIN 3404
Zdjęcie 1 z 2
OznaczenieDIN 3404 · stal · Ocynk galwaniczny biały (oc.B)
- Materiał wyrobu
- stal
- Pokrycie
- Ocynk galwaniczny biały (oc.B)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
rozmiar klucza × rozmiar17 wariantów normy · 17 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Rozmiar G 1/4–M10x1
| ↓ \ →Rozmiar →Rozmiar klucza ↓ | G 1/4 | G 1/8 | G 3/8 | M6x1 | M8x1 | M10x1 | M10x1,5 | M12x1 | M12x1,5 | M14x1,5 | M16x1,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | Rozmiar klucza 10, Rozmiar G 1/4: nie ma w normie | Rozmiar klucza 10, Rozmiar G 1/8: nie ma w normie | Rozmiar klucza 10, Rozmiar G 3/8: nie ma w normie | Rozmiar klucza 10, Rozmiar M10x1,5: nie ma w normie | Rozmiar klucza 10, Rozmiar M12x1: nie ma w normie | Rozmiar klucza 10, Rozmiar M12x1,5: nie ma w normie | Rozmiar klucza 10, Rozmiar M14x1,5: nie ma w normie | Rozmiar klucza 10, Rozmiar M16x1,5: nie ma w normie | |||
| 16 | |||||||||||
| 22 | Rozmiar klucza 22, Rozmiar G 1/8: nie ma w normie | Rozmiar klucza 22, Rozmiar M6x1: nie ma w normie | Rozmiar klucza 22, Rozmiar M8x1: nie ma w normie | Rozmiar klucza 22, Rozmiar M10x1: nie ma w normie | Rozmiar klucza 22, Rozmiar M10x1,5: nie ma w normie | Rozmiar klucza 22, Rozmiar M12x1: nie ma w normie | Rozmiar klucza 22, Rozmiar M12x1,5: nie ma w normie | Rozmiar klucza 22, Rozmiar M14x1,5: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 3404karta katalogowa
karta katalogowaSmarowniczka — wymiary i warunki techniczne wg DIN 3404
Wymiary i warunki techniczne wg DIN 3404
Karta normy DIN 3404Wymiary — Ø d3 = 10 mm (Typ M4)
M6x1–M10x1| Ød1(nom) | M6x1 | M8x1 | M10x1 |
|---|---|---|---|
| hwysokość całkowita | 13,5 | 13,5 | 13,5 |
| ldługość gwintu | 6 | 6 | 6 |
| srozmiar klucza (sześciokąt) | 11 | 11 | 11 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M4)
- Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindryczny
Wymiary — Ø d3 = 16 mm (Typ M1)
M6x1–1/4-18 NPT l=11| Ød1(nom) | h | l | s |
|---|---|---|---|
| M6x1 | 17 | 6 | 17 |
| M8x1 | 17 | 6 | 17 |
| M8x1,25 | 17 | 6 | 17 |
| M10x1 | 17 | 6 | 17 |
| M10x1 (l=9) | 20 | 9 | 17 |
| M10x1,5 | 17 | 6 | 17 |
| M12x1 | 17 | 6 | 17 |
| M12x1,75 | 17 | 6 | 17 |
| M12x1,5 | 17 | 6 | 17 |
| M14x1,5 | 17 | 6 | 17 |
| M16x1,5 | 18 | 7 | 17 |
| G 1/8 | 17 | 6 | 17 |
| G 1/4 | 17 | 6 | 17 |
| G 3/8 | 18 | 7 | 17 |
| 1/4-18 NPT | 21 | 10 | 17 |
| 1/4-18 NPT (l=11) | 21,5 | 11 | 17 |
- h
- wysokość całkowita
- l
- długość gwintu
- s
- rozmiar klucza (sześciokąt)
| Ød1(nom) | M6x1 | M8x1 | M8x1,25 | M10x1 | M10x1 (l=9) | M10x1,5 | M12x1 | M12x1,75 | M12x1,5 | M14x1,5 | M16x1,5 | G 1/8 | G 1/4 | G 3/8 | 1/4-18 NPT | 1/4-18 NPT (l=11) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| hwysokość całkowita | 17 | 17 | 17 | 17 | 20 | 17 | 17 | 17 | 17 | 17 | 18 | 17 | 17 | 18 | 21 | 21,5 |
| ldługość gwintu | 6 | 6 | 6 | 6 | 9 | 6 | 6 | 6 | 6 | 6 | 7 | 6 | 6 | 7 | 10 | 11 |
| srozmiar klucza (sześciokąt) | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 | 17 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M1)
- Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindryczny
- G 1/8 = 1/8-28 BSPP; G 1/4 = 1/4-19 BSPP; G 3/8 = 3/8-19 BSPP (oznaczenia równoważne wg PDF)
- 1/4-18 NPT, PTF — gwint rurowy stożkowy (NPT/PTF), w odróżnieniu od pozostałych gwintów cylindrycznych w tej tabeli
Wymiary — Ø d3 = 22 mm (Typ M22)
M10x1–G 1/2| Ød1(nom) | h | l | s |
|---|---|---|---|
| M10x1 | 23,5 | 9,5 | 22 |
| M16x1,5 | 21,5 | 8 | 22 |
| G 1/4 | 21,5 | 8 | 22 |
| G 3/8 | 21,5 | 8 | 22 |
| G 1/2 | 21,5 | 8 | 22 |
- h
- wysokość całkowita
- l
- długość gwintu
- s
- rozmiar klucza (sześciokąt)
| Ød1(nom) | M10x1 | M16x1,5 | G 1/4 | G 3/8 | G 1/2 |
|---|---|---|---|---|---|
| hwysokość całkowita | 23,5 | 21,5 | 21,5 | 21,5 | 21,5 |
| ldługość gwintu | 9,5 | 8 | 8 | 8 | 8 |
| srozmiar klucza (sześciokąt) | 22 | 22 | 22 | 22 | 22 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- Ø d3 — średnica kołnierza (główki) smarowniczki; grupuje warianty wg oznaczenia producenta (tu: Typ M22)
- Ø d1 — gwint smarowniczki (oznaczenie nominalne); gwint cylindryczny
- G 1/4 = 1/4-19 BSPP; G 3/8 = 3/8-19 BSPP; G 1/2 = 1/2-14 BSPP (oznaczenia równoważne wg PDF)

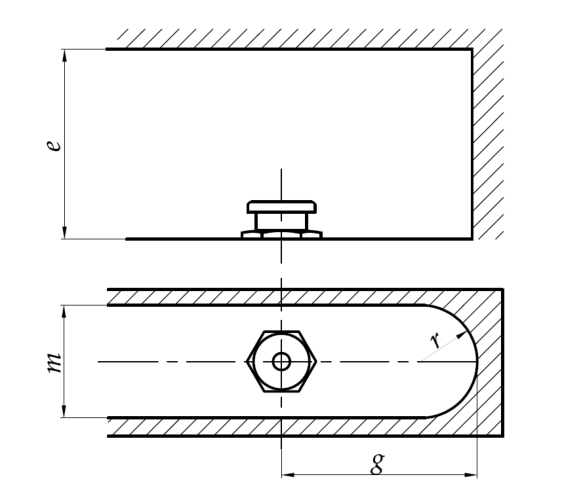

Wymiary gniazda montażowego
wszystkie wartości w mm| Ød3 | 10 | 16 | 22 |
|---|---|---|---|
| ewysokość gniazda montażowego (wg rysunku instrukcji montażu) | 50 | 55 | 60 |
| mszerokość otworu/rowka gniazda | 26 | 32 | 36 |
| rpromień zaokrąglenia gniazda | 14 | 16 | 18 |
| gdługość otworu/rowka gniazda | 30 | 35 | 45 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
Materiał / powłoka
3 pozycje| Materiał (wykonanie stalowe) | stal automatowa 11SMnPb30+C (1.0718) |
|---|---|
| Powłoka (wykonanie stalowe) | galwaniczna wg DIN 267-9: A3F |
| Warianty materiałowe | stal nierdzewna A1 (1.4305), stal kwasoodporna A4, mosiądz |
Oznaczanie
przykład zapisuPrzykład oznaczenia smarowniczki kulkowej z główką płaską, gwint M10x1, średnica kołnierza Ø d3 = 16 mm, wysokość nominalna h = 17 mm, wykonanej ze stali węglowej:
Smarowniczka DIN 3404 – M10x1 – 20- StOpis
Smarowniczka wg normy DIN 3404, ze stali. Powłoka cynkowa (ocynk galwaniczny) chroni przed korozją w typowych zastosowaniach wewnętrznych.
Dostępny asortyment: w rozmiarach od G 1/8 do M16x1,5. W ofercie również w wykonaniu nierdzewnym A1 i nierdzewnym A4.
Specyfikacja produktu
5 pozycji| Materiał wyrobu | stal |
|---|---|
| Pokrycie | Ocynk galwaniczny biały (oc.B) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 3404 |
| Rodzaj | Smarowniczka |
Wykonania DIN 3404
4 wykonania| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Smarowniczka DIN 3404, ocynk białystal · Ocynk galwaniczny biały (oc.B)to wykonanie | stal · Ocynk galwaniczny biały (oc.B) | 17/17 | wybierz wymiar |
| Smarowniczka DIN 3404, mosiądzmosiądz | mosiądz | — | wybierz wymiar |
| Smarowniczka DIN 3404, stal nierdzewna A1stal nierdzewna A1 | stal nierdzewna A1 | — | wybierz wymiar |
| Smarowniczka DIN 3404, stal kwasoodporna A4stal nierdzewna A4 | stal nierdzewna A4 | — | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
DIN 3404 · 17 wariantów
od 60,50 zł
brutto / opak
